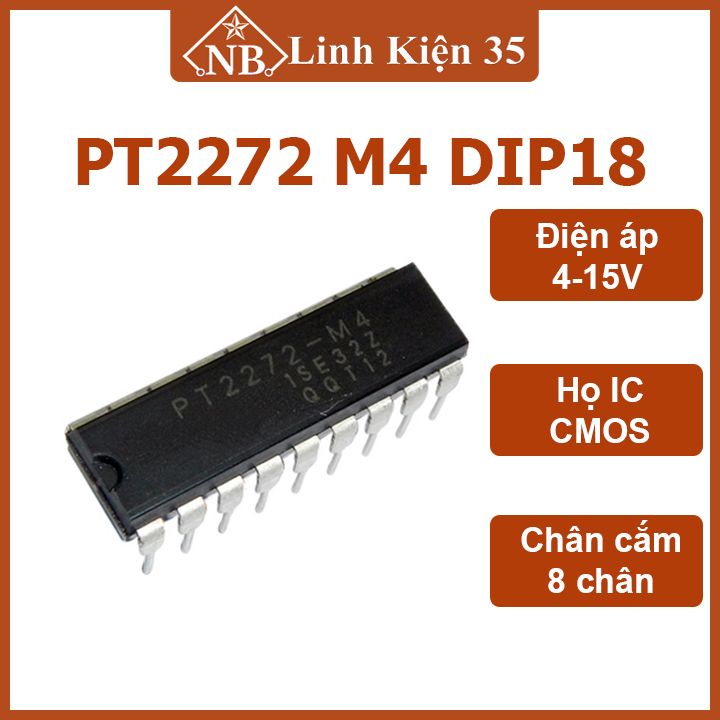

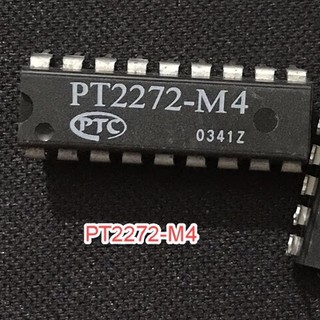

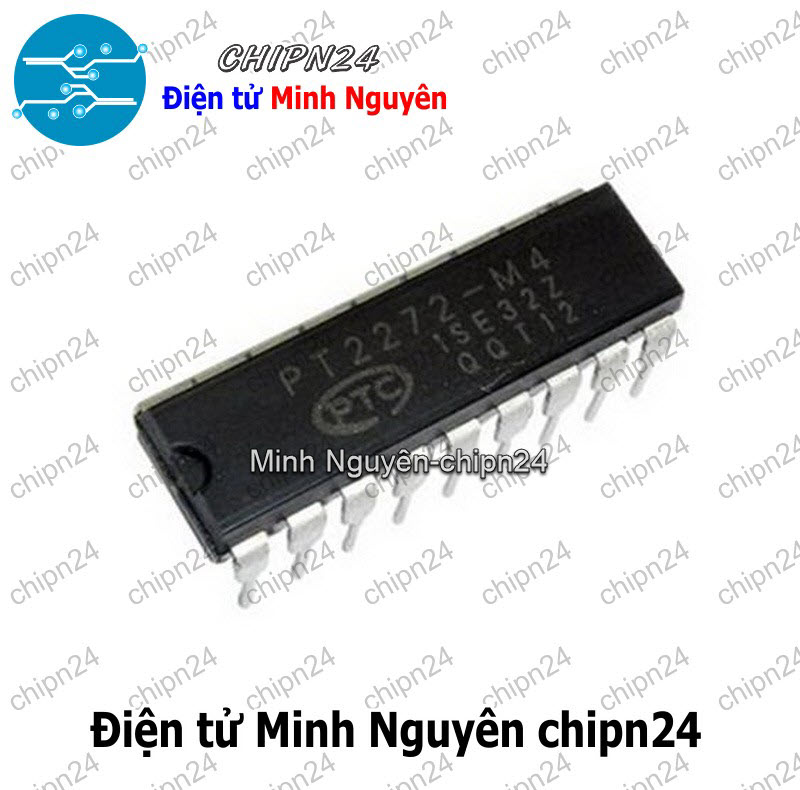

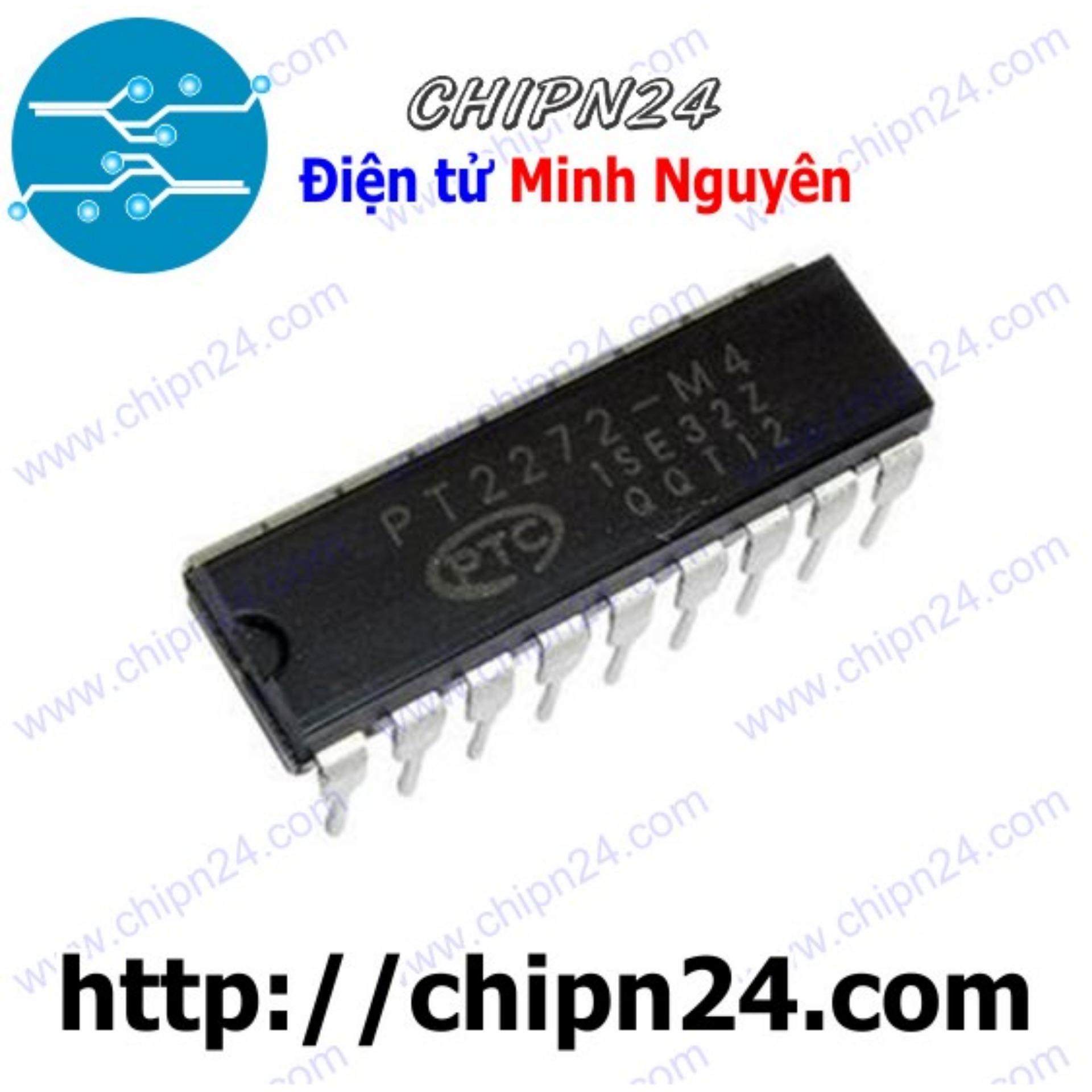

IC PT2272-M4 DIP-18 (PT2272 2272)

_x000D_ IC PT2272-M4 DIP-18

Ý nghĩa của module M4 , L4, T4:
+ M4 ( PT2272-M4) ( Momentary): Dữ liệu được truyền đến và trở về trạng thái ban đầu khi không còn tín hiệu.
+ L4 ( PT2274-L4) ( Latch): Dữ liệu được truyền đến và chốt lại. Trong thời điểm kích, chỉ nhớ 1 trạng thái

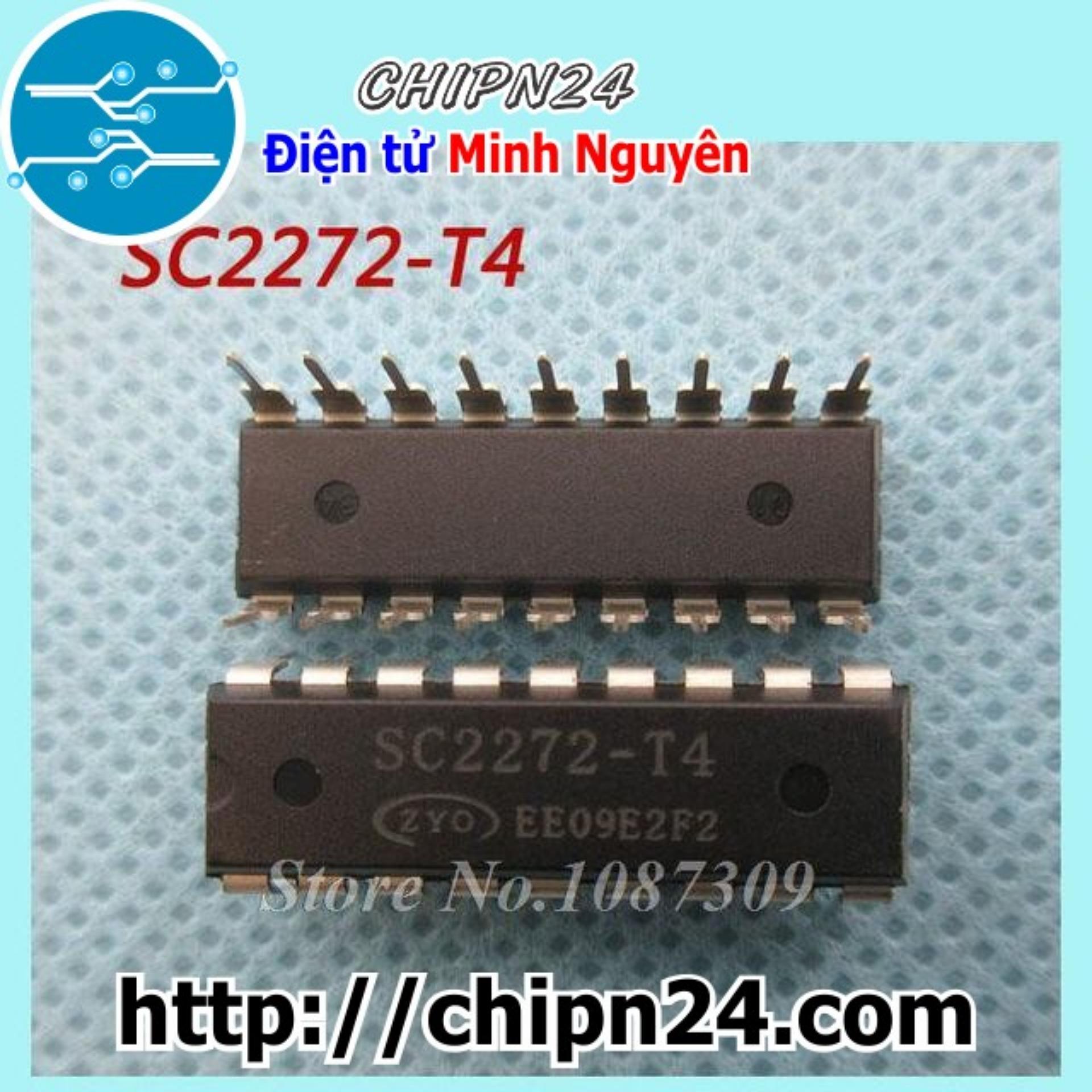

+ T4 ( PT2272-T4) (Latch): Dữ liệu được truyền đến và chốt lại, 4 bit hoạt động độc lập
VD: Dữ liệu lần đầu đưa D0 lên 1 và được giữ ở trạng thái 1. Trở về 0 khi dữ liệu được đưa vào lần hai. Khi bấm D1 thì chỉ D1 đảo trạng thái, không liên quan gì đến D0

PT2272isaremotecontroldecoderpairedwith PT2262utilizing CMOSTechnology.Ithas12-bitof tri-state address pins providing a maximum of 531,441 (or 312) address codes;thereby, drasticallyreducing anycodecollisionandunauthorizedcodescanning possibilities. PT2272 is available in several options to suiteveryapplicationneed:variablenumberofdata output pins, latch or momentary output type.

Giới thiệu: PT2262 và PT2272 là sản phẩm của Princeton Technology được phát triển và ra đời sau dòng mã hóa 12E/D của hãng Holtek.


PT2262 có 2 loại chính : loại có 8 địa chỉ mã hóa , 4 địa chỉ dữ liệu và loại có 6 địa chỉ mã hóa và 6 địa chỉ dữ liệu. Mã hóa 12 bit 1 khung A0-->A7, D0-->D3.
Các linh kiện PT2262 đưa vào việt Nam chỉ có loại PT2262 với 8 địa chỉ mã hóa và 4 địa chỉ dữ liệu.

Tương tự với PT2262 có 2 kiểu thì PT2272 cũng có 2 kiểu:


PT2272 có 8 địa chỉ giải mã và 4 dữ liệu đầu ra thường được kí hiệu: T2272 - L4
PT2272 có 6 địa chỉ giải mã và 6 giữ liệu ra: kí hiệu PT2272 - L6 .

Loại L4 là thông dụng ở việt nam và ít có loại L6.

PT2262 có "" 3 mũ 12 "" mã hóa tức là có thể mã hóa 531441 mã mới có thể trùng lặp lại. So với thằng anh HT12E ra đời trước nó thì nó trội hơn hẳn về cái khoản mật mã này. ( HT12E chỉ có 2 mũ 12 mã hóa ).
Cách mã hóa PT2262 có thể làm được bằng cách nối ngắn mạch các chân ""mã hóa địa chỉ "" lên dương nguồn (mã hóa +) và xuống âm nguồn (mã hóa -) hoặc có thể bỏ trống (mã hóa 0).

+ Dữ liệu + mã hóa được truyền trên một khung 12 bit gồm 8 bit đầu là mã hóa (A0-->A7 ) và 4 dữ liệu . Bởi vậy bạn có thể truyền được song song 4 bit dữ liệu 0 hoặc 1. Nếu để truyền dữ liệu thì nên để mặc định cho 4 chân dữ liệu này là 0 hoặc là 1 bằng cách nối thêm điện trở "" kéo lên "" hoặc "" đưa xuống GND) để tránh nhiễu.

PT2262 dùng dao động ngoài: đơn giản là chỉ cần lắp thêm 1 điện trở dao động vào chân 15 và chân 16 của PT2262.

+ Tín hiệu encoder được đưa ra ở chân 17 của PT2262, chân này thường ở mức 1 khi tín hiệu nghỉ và mức 0 khi tín hiệu hoạt động.
Tín hiệu đưa ra gồm : sóng mang dao động < 700KHz + địa chỉ mã hóa + dữ liệu.

+ Tần số Sóng mang dao động được quyết định bởi R chân 15 và 16 và được tính bằng : f = R/12 . Ví dụ : mắc điện trở 470k vào chân 15 và 16 đầu ra chân 17 sẽ có 470/12 = khoảng 39Khz ( cái này có thể làm điều khiển hoặc truyền dữ liệu bằng hồng ngoại với con PT2262 đấy nhé. )

(PT2262 có điện áp rộng : Có thể làm việc được từ 2,5V đến 15 V . Trong datasheet của nó là từ 4 V nhưng qua thời gian rất dài làm việc và nghiên cứu con này có thể khẳng định được về điện áp của nó làm việc rất thấp. --- "" đã từng chế tạo và xuất xưởng gần 1 vạn mạch sử dụng cặp PT2262 và PT2272 để làm điều khiển "".

PT2272 là con giải mã của PT2262 nó cũng có 8 địa chỉ giải mã tương ứng + 4 dữ liệu ra + 1 chân báo hiệu mã đúng VT ( chân 17 ).

Cách giải mã như sau : Chân 15 và 16 cũng cần một điện trở để làm dao động giải mã . Trong dải hồng ngoại hoặc dưới 100KHz có thể dùng R rất lớn hoặc không cần. Nhưng từ khoảng 100KHz dao động trở lên --- thì bắt buộc phải dùng R để tạo dao động cho PT2272.

Chỉ số R của PT2272 sẽ bằng khoảng : ( Chỉ số R của PT2262) chia cho 10
---> ví dụ : PT2262 mắc điện trở 4,7 megaom thì PT2272 sẽ mắc 470k

Giải mã : các chân mã hóa của PT2262 ( chân 1 đến chân 8 ),nối thế nào thì các chân giải mã của PT2272cũng phải nối tương tự như vậy.

Chân nào nối dương, chân nào nối âm, chân nào bỏ trống ...v.v thì chân ( 1 đến 8 )của PT2272 hãy làm như thế . Khi truyền một mã đúng và giải mã đúng thì chân 17 của PT2272 sẽ có điện áp cao đưa ra , báo hiệu là đã đúng mã hóa. 4 chân dữ liệu có thể truyền song song, nối tiếp rất động lập.




Tóm lại bạn xài cặp này bạn có thể làm mạch RF rồi lấy data ở ngõ ra pt2262 và trả lại data cho pt2272, rồi toàn quyền xử lý(có thể nối với vi điều khiển) hoặc mua mạch RF có bán sẵn rồi nối với cặp pt là xong.

Sơ đồ mạch phát dùng PT2262:



Sơ đồ mạch thu dùng PT2272:





Theo : ant7.com/forum

NOTE : PT2262-IR is specially designed for infrared remote control applications and its output waveform
carries 38KHz frequency. To get the 38KHz carrier frequency at the data output, the oscillator
frequency MUSST be 76KHz. A 440KΩ resistor connected between OSC1 and OSC2 pins of PT2262-IR
is recommended. Moreover, for a matching decoder frequency, 1MΩ resistor connected between the
OSC1 and OSC2 pins of PT2272 is also recommended.

Datasheet:
http://www.voti.nl/docs/SC2272.pdf
http://www.princeton.com.tw/Portals/0/Product/PT2272.pdf
