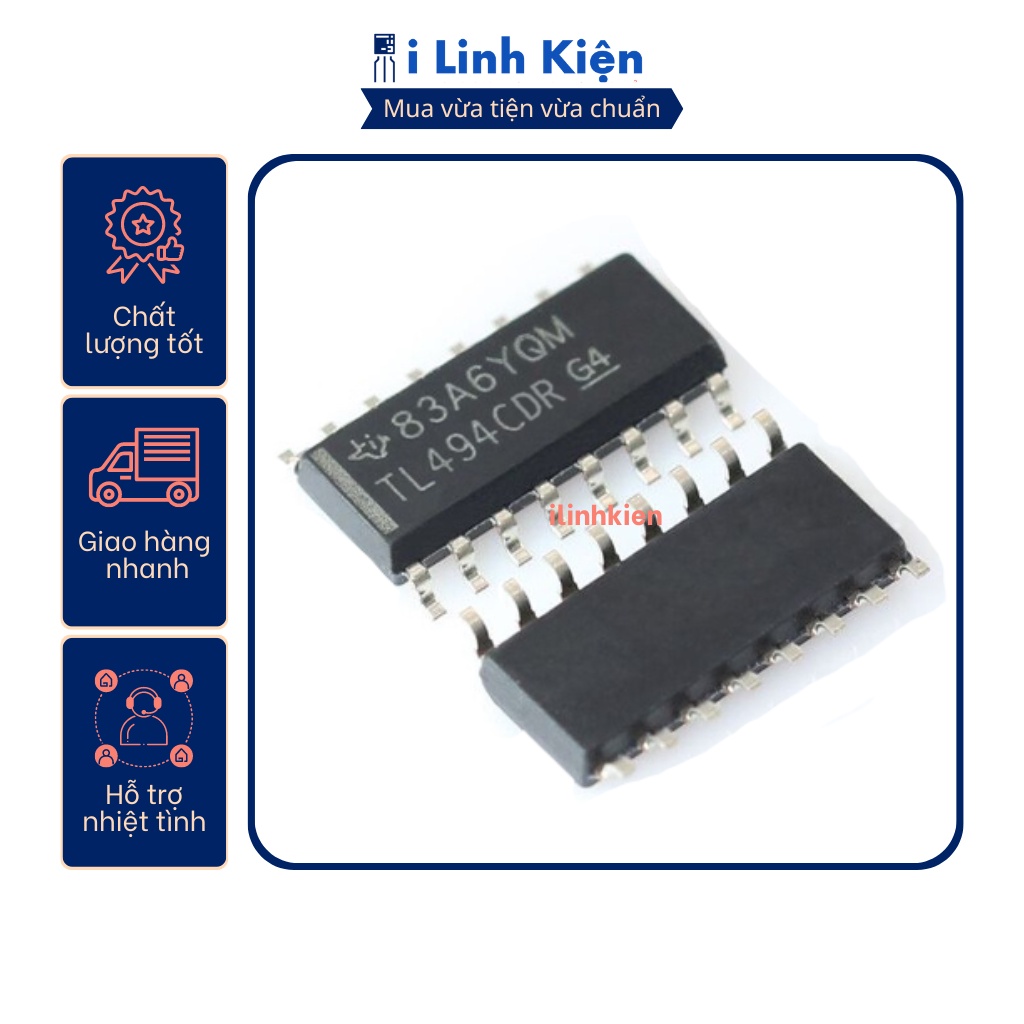

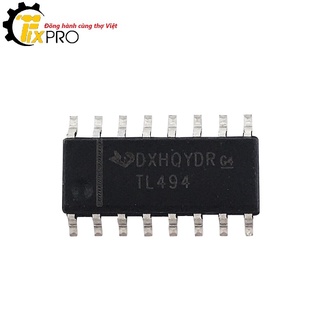

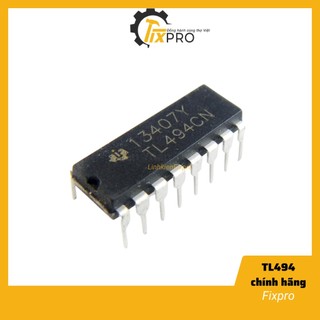

IC nguồn TL494 DIP-16 SOP-16 chính hãng chất lượng cao

IC nguồn IC TL494 DIP SOP-16 IC TL494 là một mạch tích hợp được sử dụng phổ biến trong các mạch điều khiển nguồn xung (switching power supply), đặc biệt là trong các bộ nguồn ATX của máy tính. Nó được thiết kế để cung cấp khả năng điều chế độ rộng xung (PWM – Pulse Width Modulation) với nhiều tính năng tích hợp sẵn. 1. Cấu tạo IC TL494 IC TL494 bao gồm các khối chính sau: + 2 Bộ khuếch đại so sánh (Comparator): So sánh tín hiệu điều khiển với tín hiệu hồi tiếp để điều chỉnh độ rộng xung. + Bộ tạo dao động nội (Oscillator): Tạo ra tần số dao động cố định, thường được điều chỉnh bằng điện trở và tụ bên ngoài. + Bộ điều khiển độ rộng xung PWM: Điều khiển độ rộng xung dựa trên tín hiệu từ comparator. + Điện áp tham chiếu 5V nội (5V Reference): Cung cấp điện áp ổn định cho các phần mạch khác. + Flip-flop SR và mạch logic điều khiển: Giúp đảm bảo sự ổn định và điều phối đầu ra. + Khối điều khiển đầu ra (Output Control): Điều khiển đầu ra theo chế độ push-pull hoặc single-ended. + Bảo vệ quá dòng (Current Limiting): Dùng để bảo vệ mạch khỏi dòng điện quá mức. Là loại ICtạo được Xung dao động Switching có 2 Phase - Dải nhiệt độ hoạt động: -55 ~ 125 độ C - Dòng điện max cho mỗi cổng ra: 50mA - Điện áp max cho mỗi cổng ra: 40V 2. Nguyên lý hoạt động TL494 hoạt động theo cơ chế PWM, với các bước chính như sau: - Dao động nội: Tạo tần số sóng tam giác hoặc sóng cưa. - So sánh tín hiệu: Tín hiệu từ dao động nội được so sánh với tín hiệu phản hồi từ tải (hoặc tín hiệu điều khiển) bởi comparator. - Tạo xung PWM: Kết quả so sánh quyết định độ rộng xung ở đầu ra. - Điều khiển đầu ra: Tín hiệu PWM được xuất ra thông qua các transistor đầu ra, dùng để điều khiển các thiết bị như transistor công suất hoặc MOSFET trong bộ nguồn. 3. Ứng dụng của TL494 TL494 được dùng rộng rãi trong: - Bộ nguồn chuyển mạch (Switching Power Supply): - Nguồn ATX máy tính - Nguồn sạc pin, adapter laptop - Bộ nghịch lưu (Inverter): Biến điện 12V DC sang 220V AC Bộ điều khiển động cơ DC (Motor controller) - Các ứng dụng điều khiển công suất qua PWM khác: ví dụ như đèn LED công suất. *𝗤𝘂𝘆𝗲̂̀𝗻 𝗹𝗼̛̣𝗶 𝗸𝗵𝗶 𝗺𝘂𝗮 𝗵𝗮̀𝗻𝗴 𝘁𝗮̣𝗶 𝗙𝗶𝘅𝗽𝗿𝗼: - Shop luôn ưu tiên quyền lợi cho khách hàng,  vì vậy khi gặp hàng thiếu/sai/hư hỏng vui lòng liên hệ lại để shop hỗ trợ.  (Vui lòng quay video bóc hộp/lúc lắp để shop giải quyết sớm hơn giúp mình nhé) - Sản phẩm bao test cẩn thận, đảm bảo hoạt động tốt trước khi được giao đến tay khách hàng. - Miễn phí vận chuyển và rất nhiều mã giảm giá hấp dẫn. - Sẵn sàng hỗ trợ khách kể cả ngoài giờ làm việc hoặc ngày nghỉ. - Ship hỏa tốc nội thành Hà Nội - Giao hàng nhanh chóng, tư vấn nhiệt tình và đúng mô tả, tính năng sản phẩm. #backhoadientu #linhkienfixpro #fixpro #ic #ictl494 #494dan#494SMD #icchandan #494 #TL494 #icnguonTL494 #icnguon #TL494cam
