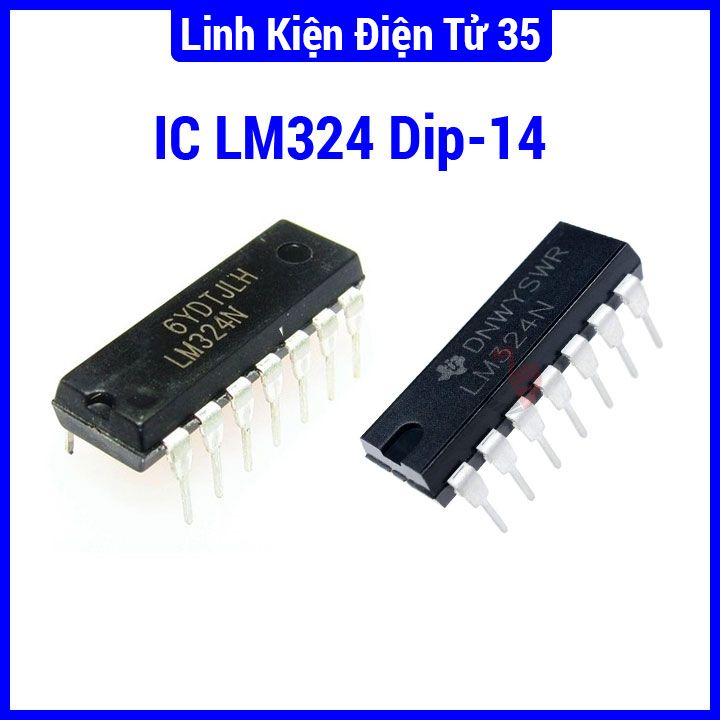

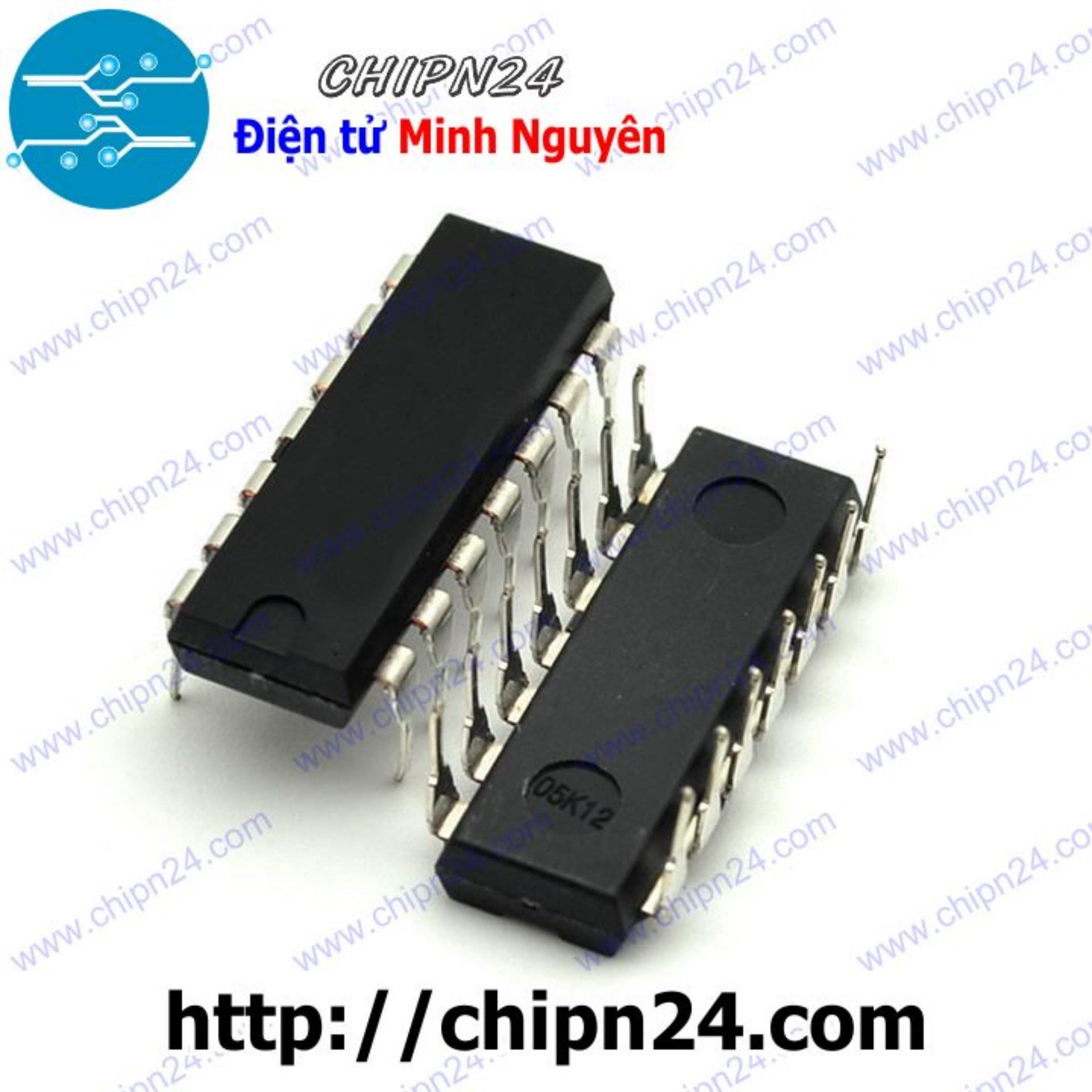

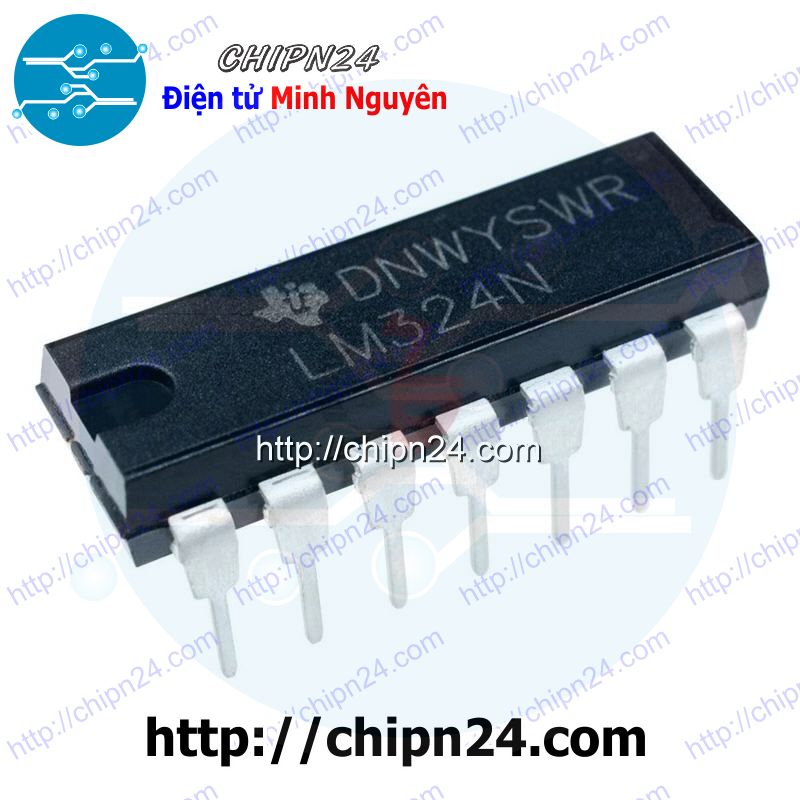

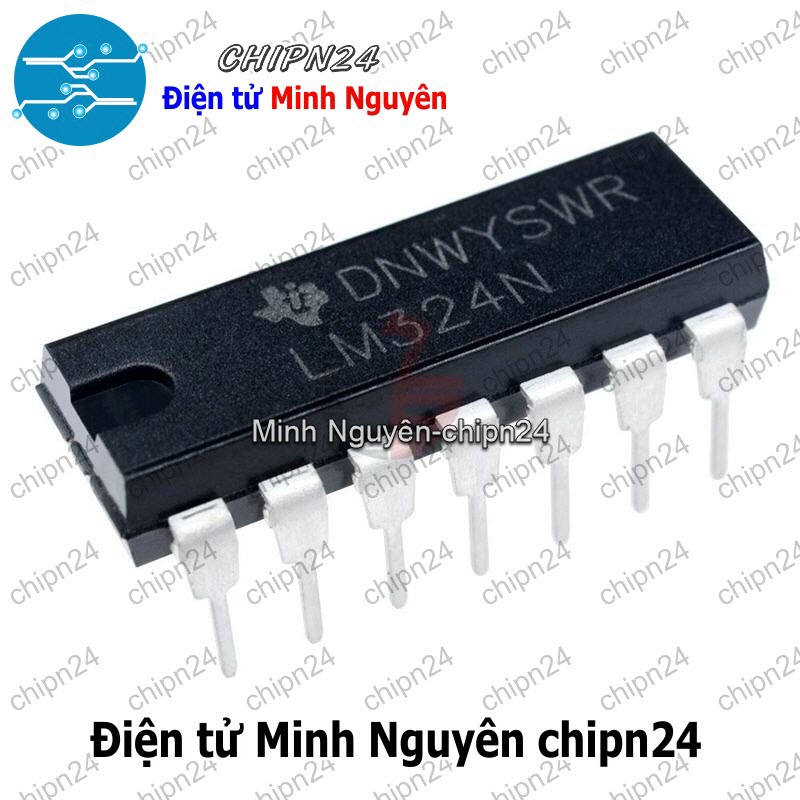

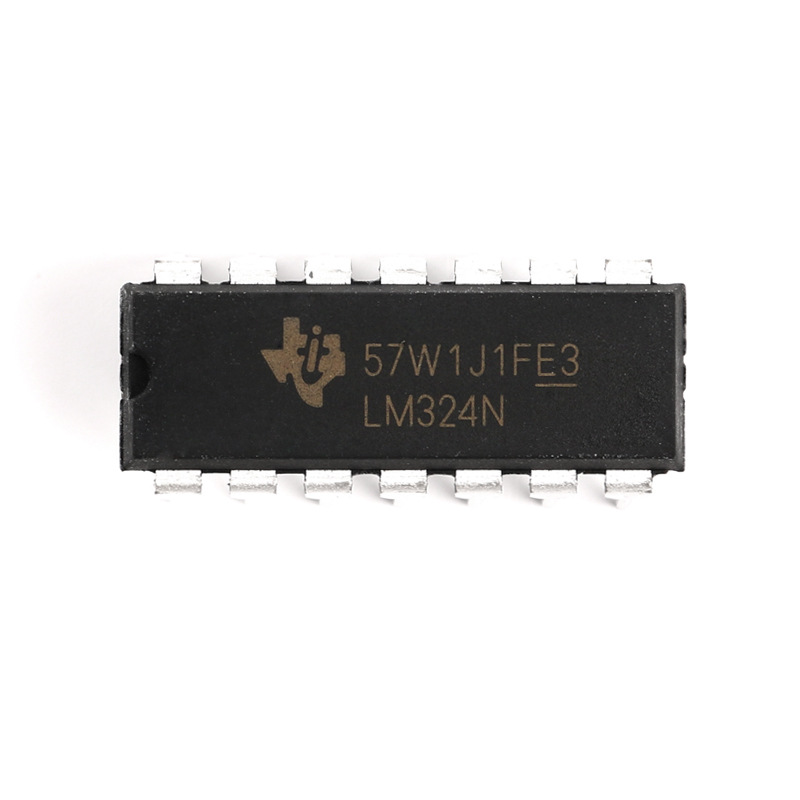

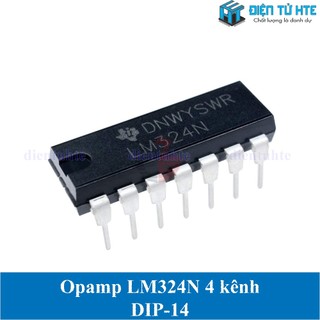

IC LM324 DIP-14 (LM324N 324)

IC LM324N DIP-14

Mô tả:

LM324 là một IC khuếch đại hoạt động nổi tiếng, được sử dụng rộng rãi trong các thiết bị thương mại và cũng được sử dụng bởi những người yêu thích điện tử, sinh viên kỹ thuật, kỹ sư và thợ điện tử trên khắp thế giới. Nó được sản xuất trong gói DIP 14 chân, 14 SOP và các gói khác. IC chứa bốn op-amp có độ lợi cao độc lập với nhau. Bạn có thể sử dụng một hoặc hai op-amp trong bốn hoặc bạn cũng có thể sử dụng cả bốn cùng một lúc. Đầu vào cung cấp điện cho tất cả bốn op-amp chân 4 (nguồn dương) và chân 11 (nối đất / nguồn âm).

Với điện áp hoạt động tối thiểu chỉ 3VDC và mức tiêu thụ dòng điện tối thiểu chỉ từ 0,7mA đến 0,8ma, IC này có thể được sử dụng ở những nơi cần có mạch công suất tiêu thụ dòng điện thấp và độ lợi cao cao, ví dụ như trong các thiết bị di động và hoạt động bằng pin.

Thông số kỹ thuật:

- Bốn op-amp có độ lợi cao trong một gói duy nhâ't.

- Độ lợi DC của mỗi op-amp là 100dB.

- Tất cả bốn op-amp có thể được vận hành từ một nguồn cấp duy nhâ't.

- Hoạt động với điện áp cấp rộng từ 3V đến 32V.

- Đầu vào và đầu ra được bảo vệ khỏi quá tải.

- Dòng điện hoạt động rất thấp 700uA đến 800uA

- Băng thông tối đa là 1MHz.

- IC có thể dễ dàng sử dụng với các thiết bị logic và vi điều khiển.

- Bảo vệ ngắn mạch bên trong.

- Và nhiều tính năng khác…

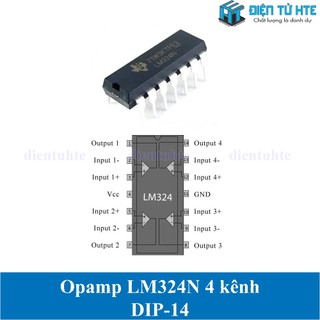

Sơ đồ chân IC LM324

Chân 1 - đầu ra 1: đầu ra của op-amp thứ nhất của IC.

Chân 2 - đầu vào 1 (-) / đầu vào đảo ngược 1: đầu vào đảo ngược của op-amp thứ nhất của IC.

Chân 3 - đầu vào 1 (+) / đầu vào không đảo ngược 1: đầu vào không đảo ngược của op-amp thứ nhất của IC.

Chân 4 - Vcc / nguồn dương: nguồn dương của IC / nguồn dương của tất cả các op-amp.

Chân 5 - đầu vào 1 (-) / đầu vào đảo ngược 2: đầu vào đảo ngược của op-amp thứ hai của IC.

Chân 6 - đầu vào 1 (+) / đầu vào không đảo ngược 2: đầu vào không đảo ngược của op-amp thứ hai của IC.

Chân 7 - đầu ra 2: đầu ra của op-amp thứ hai của IC.

Chân 8 - đầu vào 1 (-) / đầu vào đảo ngược 3: đầu vào đảo ngược của op-amp thứ ba của IC.

Chân 9 - đầu vào 1 (+) / đầu vào không đảo ngược 3: đầu vào không đảo ngược của op-amp thứ ba của IC.

Chân 10 - đầu ra 3: đầu ra của op-amp thứ ba của IC.

Chân 11 - nối đất (GND): nối đất / nguồn âm của IC / nguồn âm của tất cả các op-amp.

Chân 12 - đầu vào 1 (-) / đầu vào đảo ngược 4: đầu vào đảo ngược của op-amp thứ tư của IC.

Chân 13 - đầu vào 1 (+) / đầu vào không đảo ngược 4: đầu vào không đảo ngược của op-amp thứ tư của IC.

Chân 14 - đầu ra 4: đầu ra của op-amp thứ tư của IC.

Datasheet:

https://pdf1.alldatasheet.com/datasheet-pdf/view/212589/NSC/LM324.html
