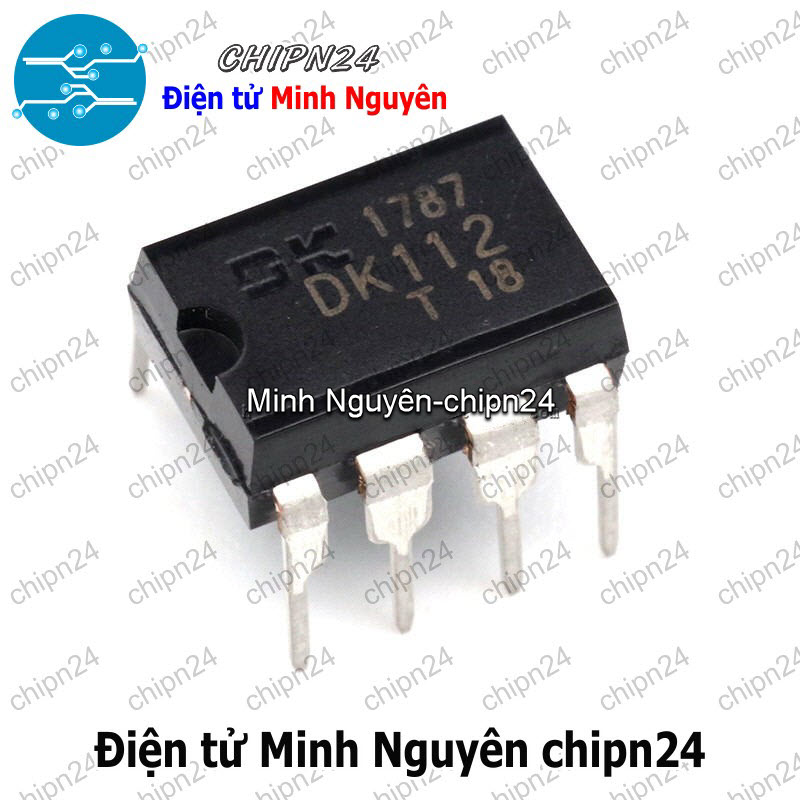

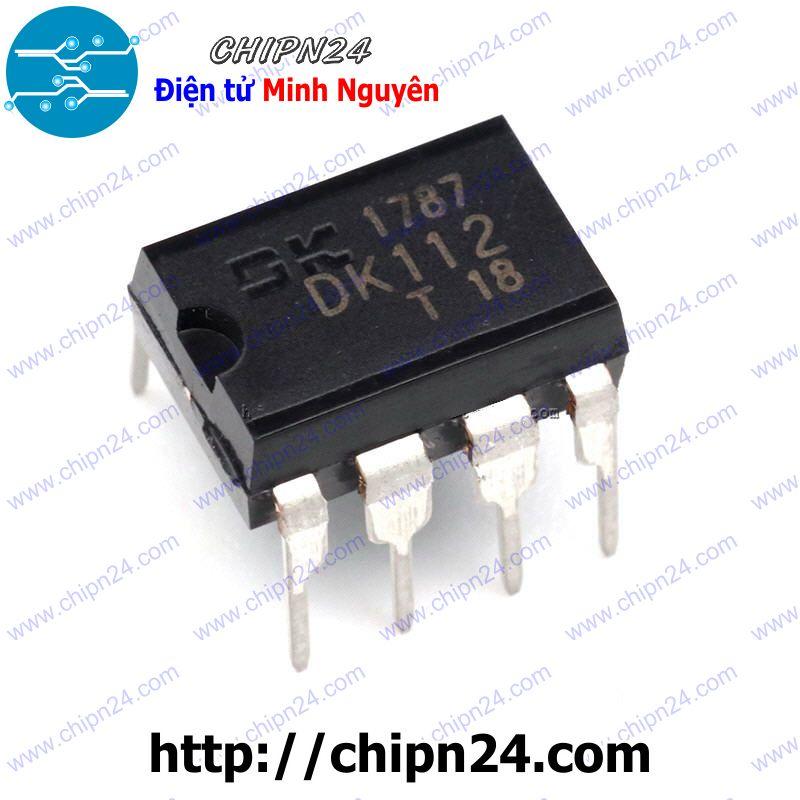

IC DK112 DIP-8 (112)

_x000D_ IC DK112 DIP-8 (112)

Mô tả:
DK112 là chip điều khiển nguồn cấp điện chuyển mạch ngoại tuyến phản hồi thứ cấp, flyback AC-DC. Chip áp dụng thiết kế mạch CMOS tích hợp cao, với ngắn mạch đầu ra, mạch hở thứ cấp, quá nhiệt, quá áp và các chức năng bảo vệ khác. Chip có sẵn các ống nguồn cao áp và mạch tự cấp nguồn, ít linh kiện bên ngoài và thiết kế biến áp đơn giản (biến áp cho mạch đầu ra cách ly chỉ cần hai cuộn dây).
DK112 is a secondary feedback, flyback AC-DC offline switching power supply contro- chip. The chip adopts highly integrated CMOS circuit design, with output short circuit, secondary open circuit, over temperature, over voltage and other protection functions. The chip has built-in high-voltage power tubes and self-powered circuits, with few externa- components and simple transformer design (the transformer for the isolated output circuit only needs two windings).

Thông số kỹ thuật:
- Ngõ vào điện áp đầy đủ 85V-265V.
- Ống nguồn 700V gắn trong.
- Mạch khởi động dòng điện không đổi điện áp cao được tích hợp trong chip, không cần điện trở khởi động bên ngoài.
- Công nghệ tự cấp điện được cấp bằng sáng chế, không cần nguồn điện quanh co bên ngoài.
- Công suất tiêu thụ ở chế độ chờ nhỏ hơn 0,3W.
- Tần số chuyển mạch 65KHz PWM.
- Tích hợp chức năng chuyển đổi tần số, tự động giảm tần số làm việc khi ở chế độ chờ, đồng thời đáp ứng tiêu chuẩn năng lượng xanh của Châu Âu (<0,3W)
Khi gợn sóng điện áp đầu ra giảm.
- Tích hợp mạch bù dốc để đảm bảo sự ổn định của mạch ở đầu ra điện áp thấp và công suất cao.
- Rung nhiễu tần số làm giảm chi phí lọc EMI.
- Quá nhiệt, quá dòng, quá áp và ngắn mạch đầu ra, bảo vệ hở mạch thứ cấp.
- Kiểm tra ESD chống tĩnh điện 4KV.

- Ful- voltage input 85V—265V.
- Built-in 700V power tube.
- A high-voltage constant-current startup circuit is integrated in the chip, no externa- startup resistor is required.
- Patented self-powered technology, without externa- winding power supply.
- Standby power consumption is less than 0.3W.
- 65KHz PWM switching frequency.
- Built-in frequency conversion function, automatically reduce the working frequency when standby, and meet the European green energy standard (<0.3W) at the same time
When the output voltage ripple is reduced.
- Built-in slope compensation circuit to ensure the stability of the circuit at low voltage and high power output.
- Frequency jitter reduces the cost of EMI filtering.
- Over temperature, over current, over voltage and output short circuit, secondary open circuit protection.
- 4KV anti-static ESD test.

Datasheet:
https://www.alldatasheet.com/datasheet-pdf/pdf/1133549/LINKAGE/DK112.html
