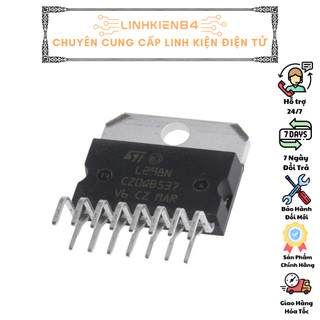

SP0110_Hỏa Tốc _IC Điều Khiển Động Cơ L298 L298N ZIP-15

- IC điều khiển động cơ là bộ khuếch đại dòng điện nhỏ, nhận tín hiệu dòng điện thấp và đưa ra tín hiệu dòng điện cao cấp cho động cơ. IC cũng có thể điều khiển chiều quay của động cơ. - IC điều khiển động cơ DC có nhiều loại tùy thuộc vào điện áp cấp tối đa, dòng điện đầu ra tối đa, công suất tiêu thụ định mức, điện áp tải và số lượng đầu ra, v.v. Bài viết này sẽ đề cập đến IC điều khiển động cơ DC L298N. - IC được sử dụng trong dự án điều khiển tốc độ động cơ một chiều và giúp giao tiếp với động cơ DC dễ dàng với bộ vi điều khiển. Hữu dụng trong điều khiển robot qua Bluetooth sử dụng vi điều khiển PIC. Có thể tham khảo robot dò đường để biết thêm các ứng dụng của IC L298N. - L298N là một package tích hợp đa công suất 15W có khả năng cấp điện áp cao cho động cơ DC. Là IC điều khiển full-bridge kép có dòng điện cao được thiết kế để nhận tín hiệu chuẩn logic TTL. Có thể điều khiển tải cảm, ví dụ như rơ le, van điện từ, động cơ (DC và động cơ bước), v.v. - Các tính năng cơ bản: - Điện áp cấp tối đa 46V - Dòng điện DC đầu ra tối đa 4A - Điện áp bão hòa thấp - Bảo vệ quá nhiệt - Điện áp đầu vào tương ứng logic “0” lên đến 1,5 V
