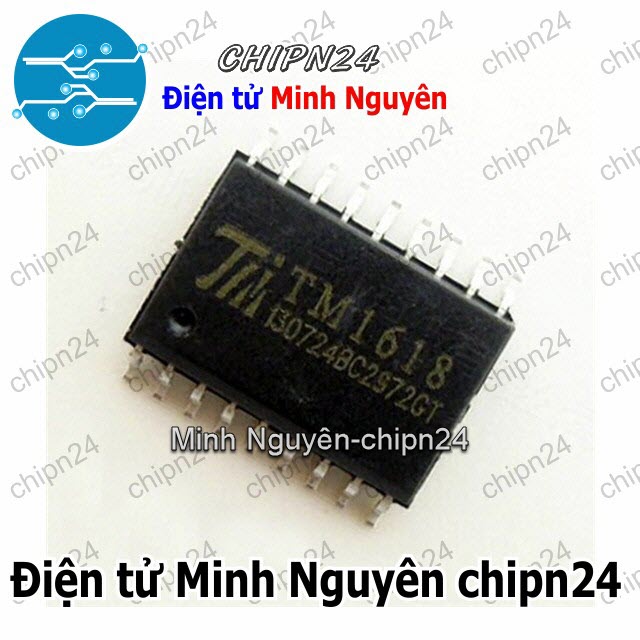

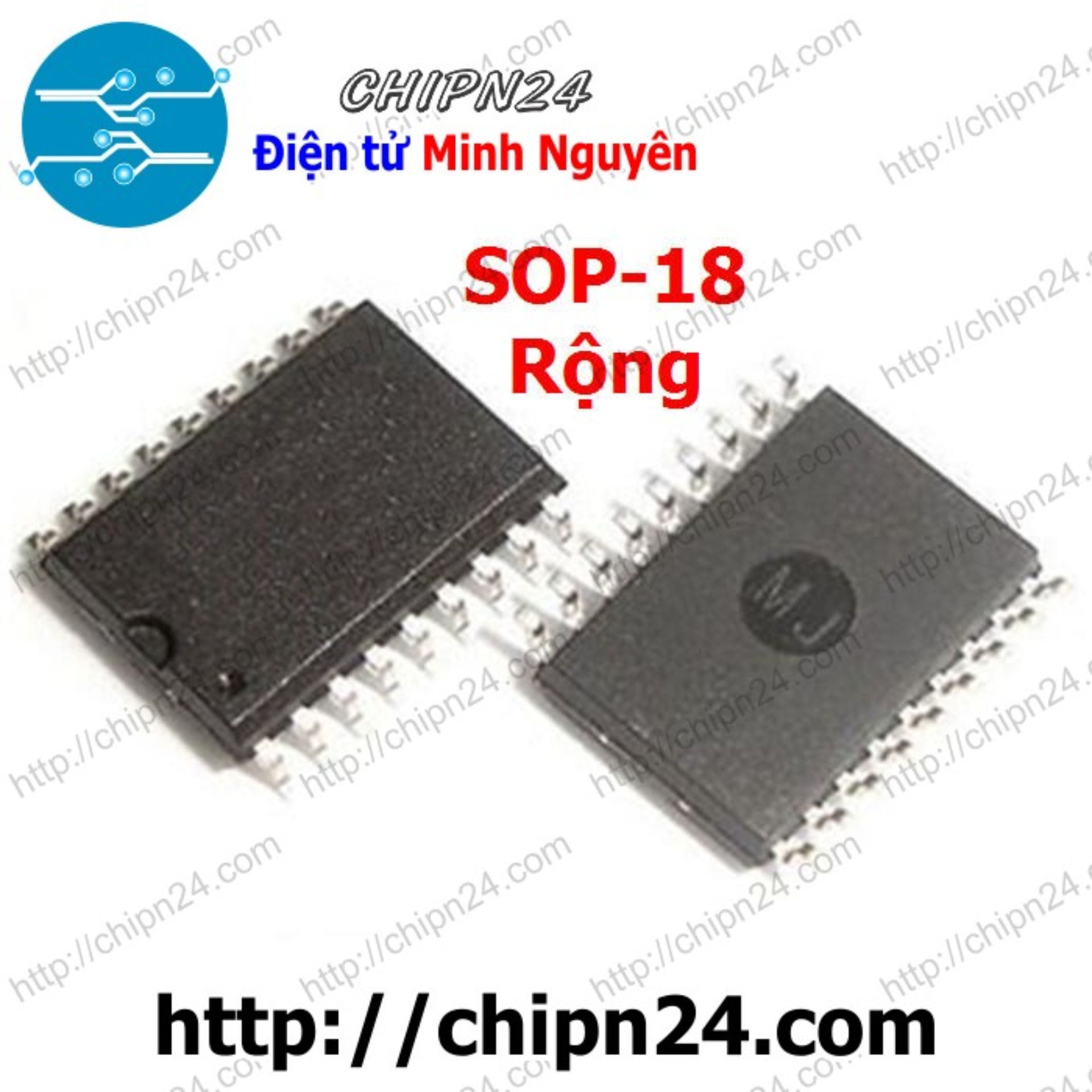

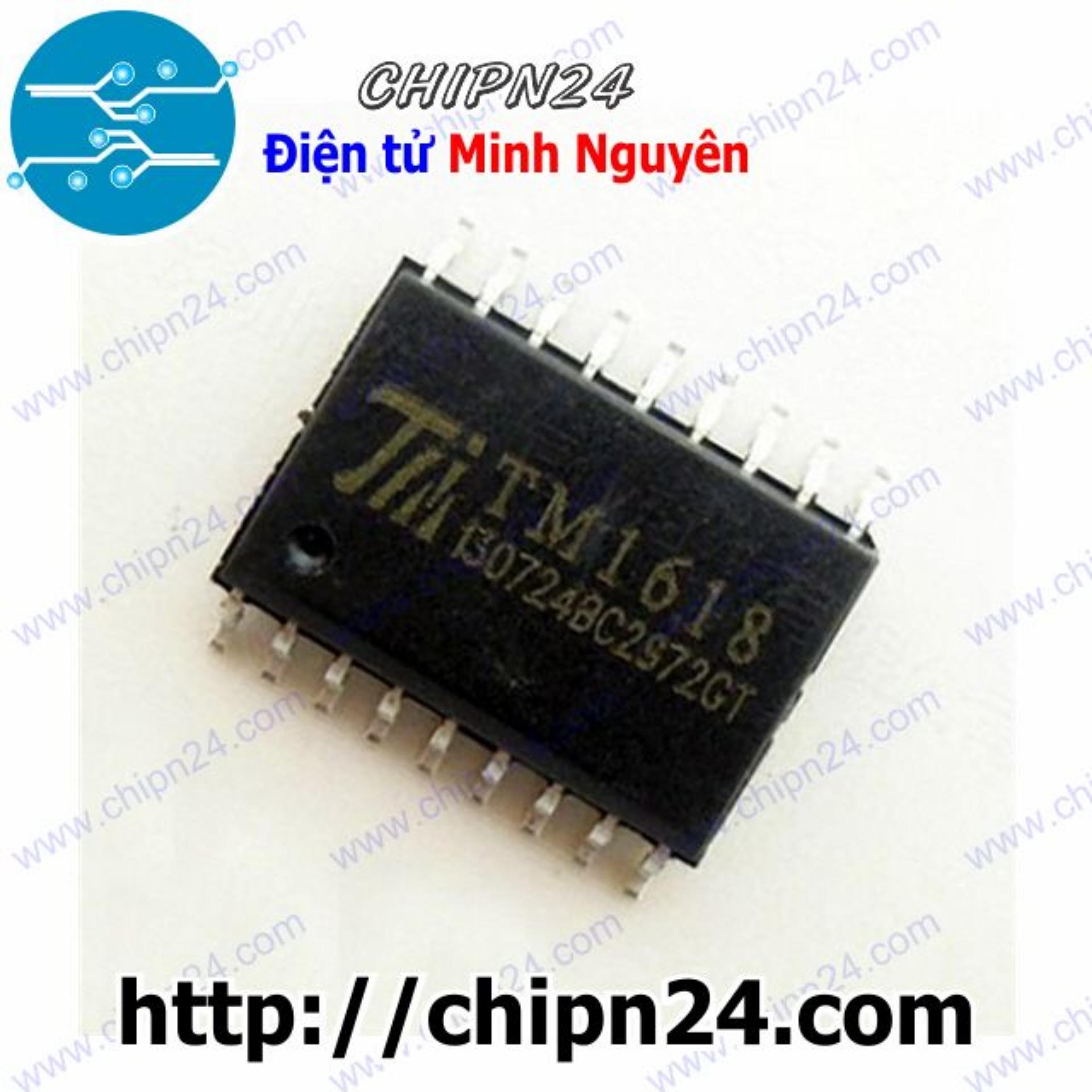

IC TM1618 SOP-18 (SMD Dán)

_x000D_ IC TM1618 SOP-18 (SMD Dán)

Mô tả:
TM1618 is a kind of LED (light emitting diode display) drive control IC with keyboard scanning interface, which is integrated with Digital interface, data latch, LED drive, keyboard scanning and other circuits. This product has reliable quality, good stability and anti-interference ability powerful. Mainly suitable for home appliances (smart water heaters, microwave ovens, washing machines, air conditioners, induction cookers), set-top boxes, electronic scales, Energy meter and other digital tube or LED display equipment.
TM1618 là một loại IC điều khiển ổ đĩa LED (hiển thị diode phát quang) với giao diện quét bàn phím, được tích hợp với Giao diện kỹ thuật số, chốt dữ liệu, ổ đĩa LED, quét bàn phím và các mạch khác. Sản phẩm này có chất lượng đáng tin cậy, độ ổn định tốt và khả năng chống nhiễu quyền lực. Chủ yếu thích hợp cho các thiết bị gia dụng (bình nước nóng thông minh, lò vi sóng, máy giặt, điều hòa, bếp từ), set-top box, cân điện tử, Đồng hồ đo năng lượng và thiết bị hiển thị dạng ống hoặc đèn LED kỹ thuật số khác.

Thông số kỹ thuật:
- Sử dụng công nghệ CMOS
- Nhiều chế độ hiển thị (7 phân đoạn × 5 chữ số đến 8 phân đoạn × 4 chữ số)
- Mạch điều chỉnh độ sáng (có thể điều chỉnh chu kỳ làm việc 8 mức)
- Giao diện nối tiếp (CLK, STB, DIO)
- Chế độ dao động: dao động RC tích hợp
- Mạch khởi động lại nguồn tích hợp
- Mạch chốt dữ liệu tích hợp
- Khả năng chống nhiễu mạnh

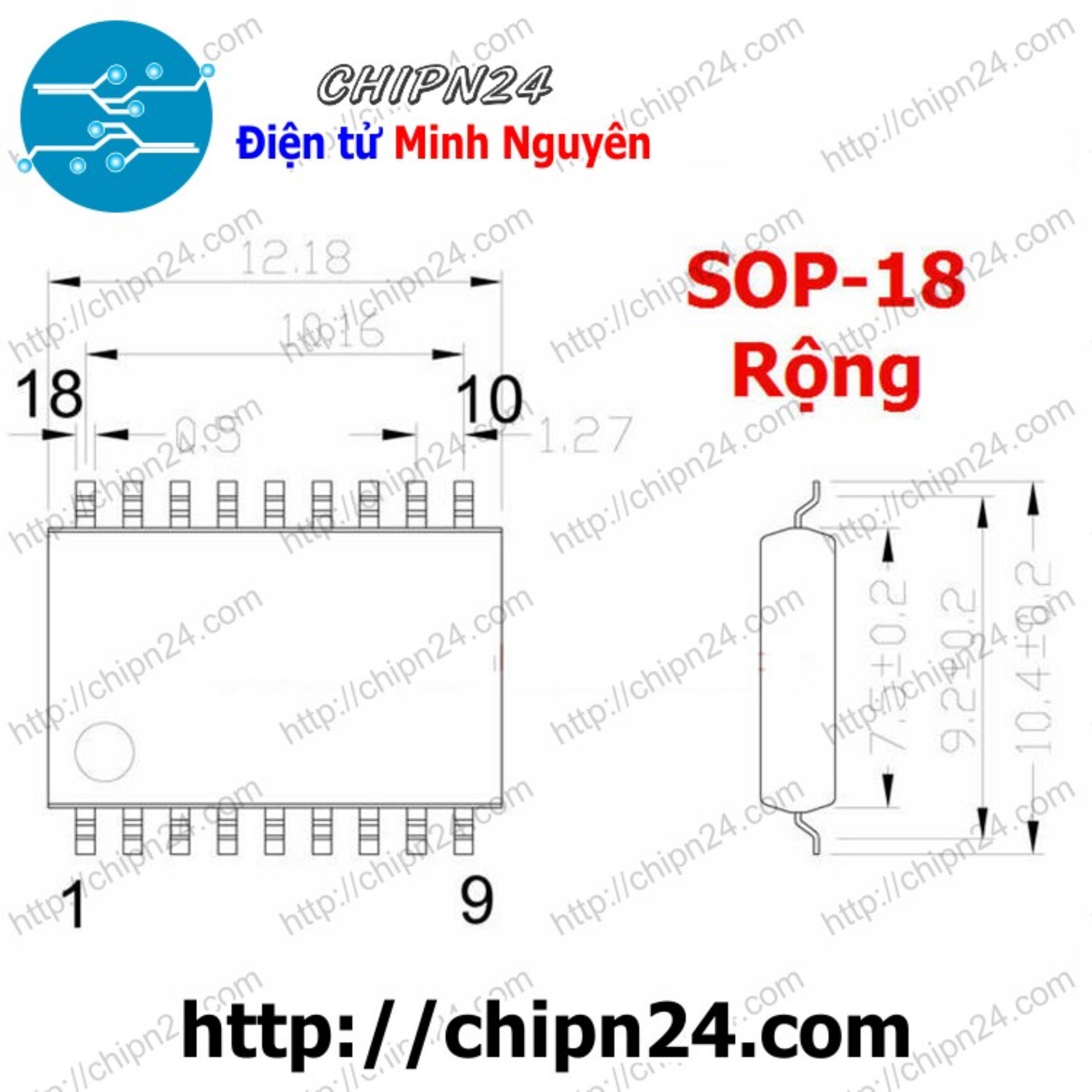

- Dạng gói: SOP18 / DIP18

- Using CMOS process
- Multiple display modes (7 segments × 5 digits to 8 segments × 4 digits)
- Brightness adjustment circuit (8-level duty cycle adjustable)
- Serial interface (CLK, STB, DIO)
- Oscillation mode: built-in RC oscillation
- Built-in power-on reset circuit
- Built-in data latch circuit
- Strong anti-interference ability
- Package form: SOP18/DIP18

Datasheet:
https://www.alldatasheet.com/datasheet-pdf/pdf/1134272/TITAN/TM1618.html
