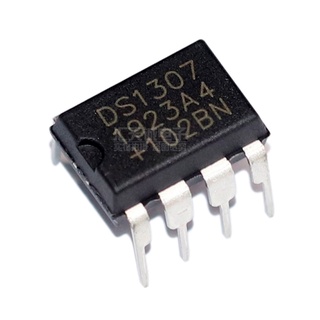

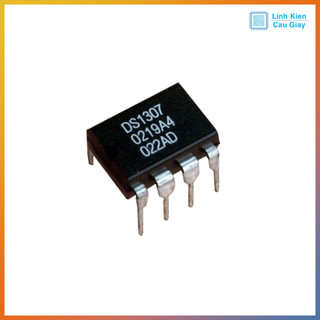

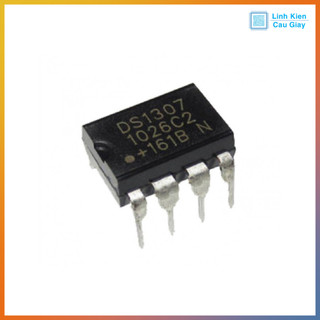

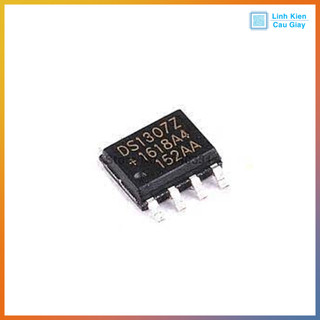

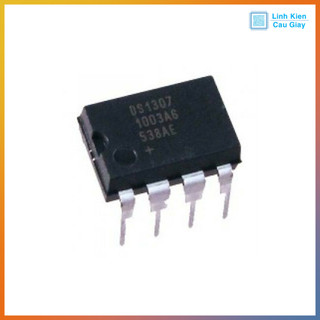

Linh kiện IC chức năng DS1307 DIP-8 và SOIC-8

Linh kiện DS1307 thời gian thực Mô tả sản phẩm DS1307 là dòng IC đồng hồ thời gian thực (RTC) giúp lưu giữ chính xác thời gian thực tế: giây, phút, giờ, ngày, tháng, năm, kể cả khi mất nguồn nhờ hỗ trợ pin CMOS backup. Sản phẩm giao tiếp dễ dàng với vi điều khiển thông qua chuẩn I2C, phù hợp trong các ứng dụng đếm thời gian, lịch, báo giờ, hệ thống tự động hóa hoặc thiết bị cần đồng bộ thời gian. DS1307 thường được sử dụng kèm pin 3V CR1220 hoặc CR2032 để duy trì hoạt động của mạch RTC ngay cả khi hệ thống tắt nguồn chính. Ứng dụng Hệ thống hiển thị thời gian trên thiết bị điện tử Bộ đếm giờ thực tế cho Arduino, ESP32, STM32 Hệ thống báo giờ tự động, máy điểm danh Tự động hóa nhà thông minh cần lưu thời gian thực Đồng hồ điện tử, hệ thống đo dữ liệu (Data Logger) Ứng dụng điều khiển theo lịch trình định sẵn Sơ đồ chân Chân Ký hiệu Mô tả chức năng 1 X1 Kết nối tinh thể thạch anh 32.768KHz (chân 1) 2 X2 Kết nối tinh thể thạch anh 32.768KHz (chân 2) 3 VBAT Nối pin backup 3V (giữ thời gian khi mất nguồn) 4 GND Nối đất 5 SDA Dữ liệu I2C 6 SCL Xung Clock I2C 7 SQW/OUT Ngõ ra xung vuông 1Hz hoặc tín hiệu cảnh báo 8 VCC Cấp nguồn chính (5V) Thông số kĩ thuật Thông số Giá trị Mã sản phẩm DS1307 RTC Loại IC Đồng hồ thời gian thực (RTC) Chuẩn giao tiếp I2C (SCL, SDA) Điện áp hoạt động 4.5V – 5.5V Điện áp pin backup 3V (dùng pin nút CR2032, CR1220…) Sai số thời gian < ±20ppm với thạch anh chuẩn Lưu giữ thời gian Tối đa 7 năm với pin backup Đơn vị lưu trữ Giây, phút, giờ, ngày, tháng, năm, thứ, chế độ 12/24h Tần số dao động 32.768KHz Ngõ ra phụ trợ SQW/OUT tạo xung 1Hz hoặc cảnh báo Hình ảnh - Hướng dẫn sử dụng Cấp nguồn 5V vào VCC, nối GND. Kết nối SDA, SCL đến vi điều khiển (Arduino, ESP32, STM32). Lắp pin backup 3V vào chân VBAT để lưu thời gian khi mất nguồn. Gắn thạch anh 32.768KHz vào chân X1, X2 (nếu chưa có trên module). Sử dụng thư viện RTClib hoặc DS1307 trên Arduino IDE để giao tiếp. Có thể dùng ngõ ra SQW tạo xung định thời hoặc cảnh báo. Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #DS1307 #ICRTC #DongHoThoiGianThuc #RealTimeClock #RTCArduino #ICGiuThoiGian #DS1307I2C #DS1307DIP8 #ICThoiGian #DongHoESP32 .
