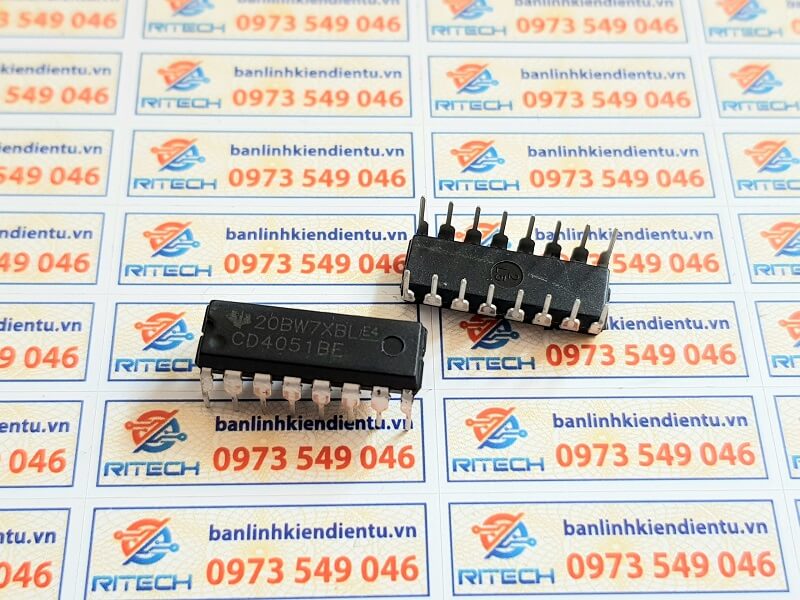

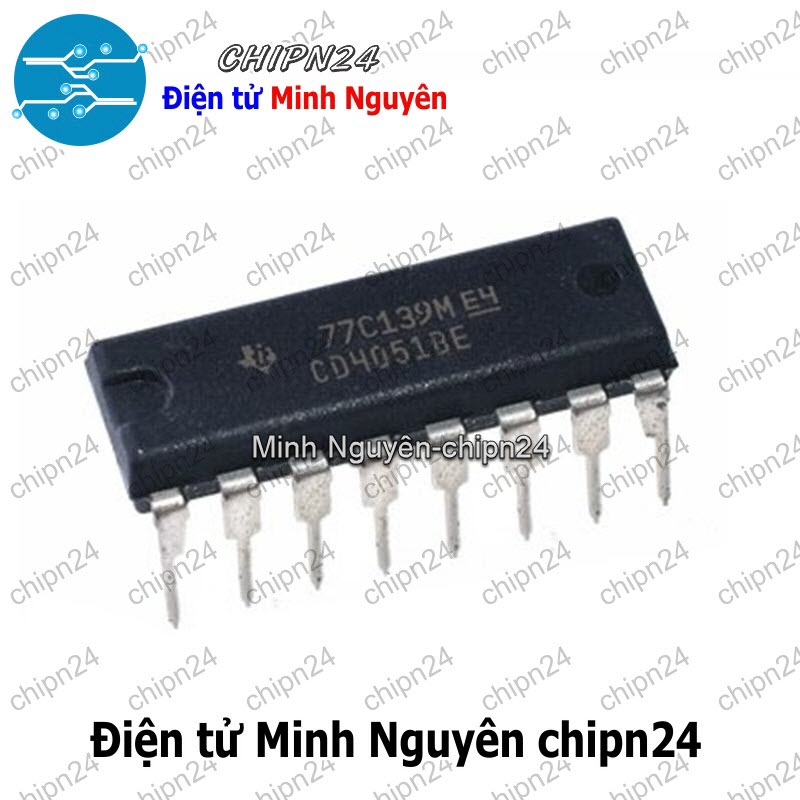

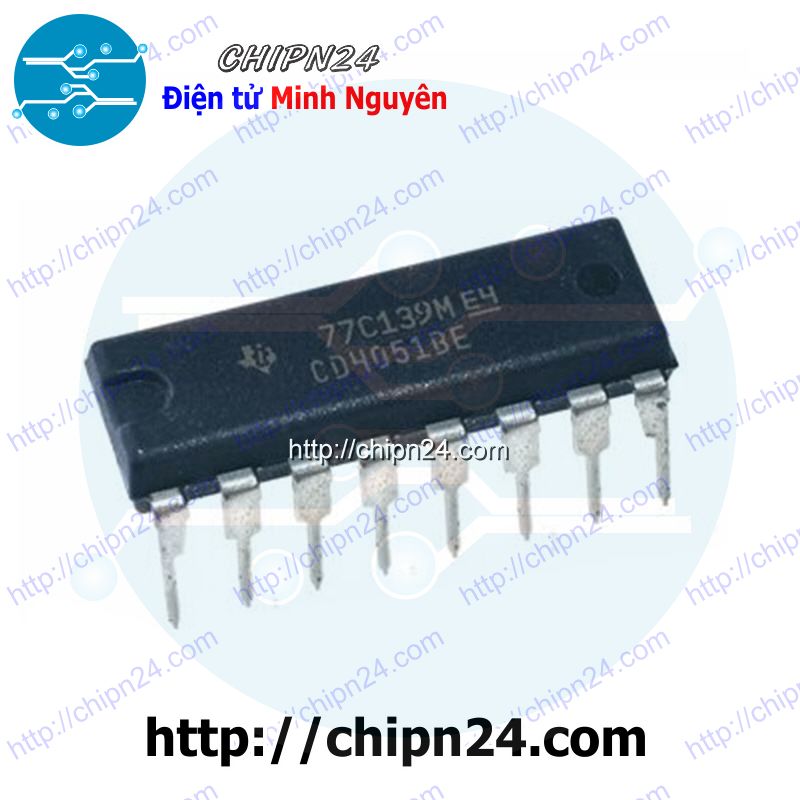

IC CD4051 DIP-16 (CD4051BE 4051)

_x000D_ IC CD4051 DIP-16 (CD4051BE 4051)

Mô tả:
CD4051- CD4051 Single 8-channnel Multiplexer/Demultiplexer
IC dồn/tách kênh (MUX/DEMUX) là các switching analog nhiều kênh tốc độ cao được điều khiển bởi tín hiệu digital

Thông số kỹ thuật:
- Dải điện áp hoạt động: 3V -> 20V
- Tốc độ chuyển trạng thái kênh <720ns
- Điện trở khi kênh ON: 125 Ôm
- Điện trở khi kênh OFF: rất lớn, dòng rò max=100pA với VDD- VEE=18V

Mô tả chân:
- Chân 9, 10, 11 là các đầu vào digital chọn kênh
- Chân 1, 2, 4, 5, 12, 13, 14, 15 là các kênh switch
- Chân 3 là kênh đầu ra (khi dồn kênh) hoặc đầu vào (khi tách kênh)
- Chân 6 là chân disable các channel
- VDD là điện áp dương nguồn cấp(có 3 mức 5V, 10V, 15V)
- VEE là chân điện áp âm nguồn cấp ( thường để VEE=0)
- Vss nối đất; VDD-Vss<20V
- IC hoạt động như sau: Khi chân 6 enable, IC hoạt động ở chế độ tách kênh.
- Ta có đầu ra là các kênh switch, đầu vào là chân số 4 COM OUT/IN. Ví dụ khi ABC=(101)=5 thì đầu ra CHANNEL I/O 5 được enable

Ứng dụng:
- Các mạch chuyển đổi ADC, DAC
- Phân luồn tín hiệu
- Các mạch logic khả trình(FPGA)
- Các loại cảm biến

Datasheet:
http://www.ti.com/lit/gpn/cd4051b-mil
