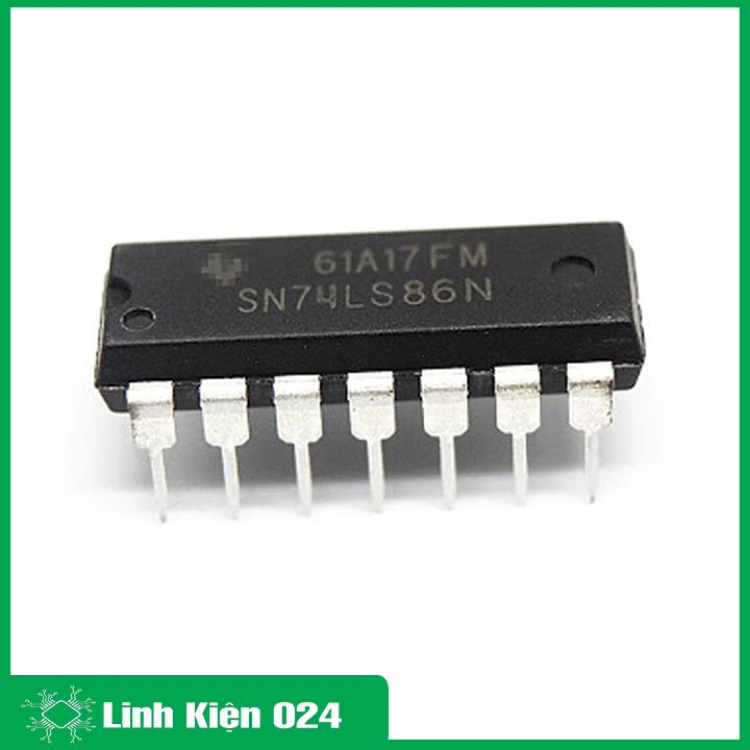

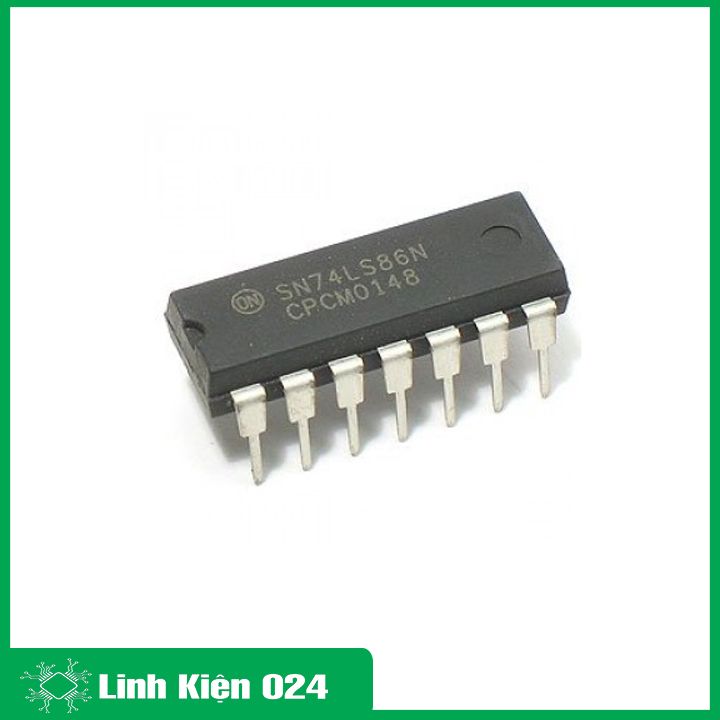

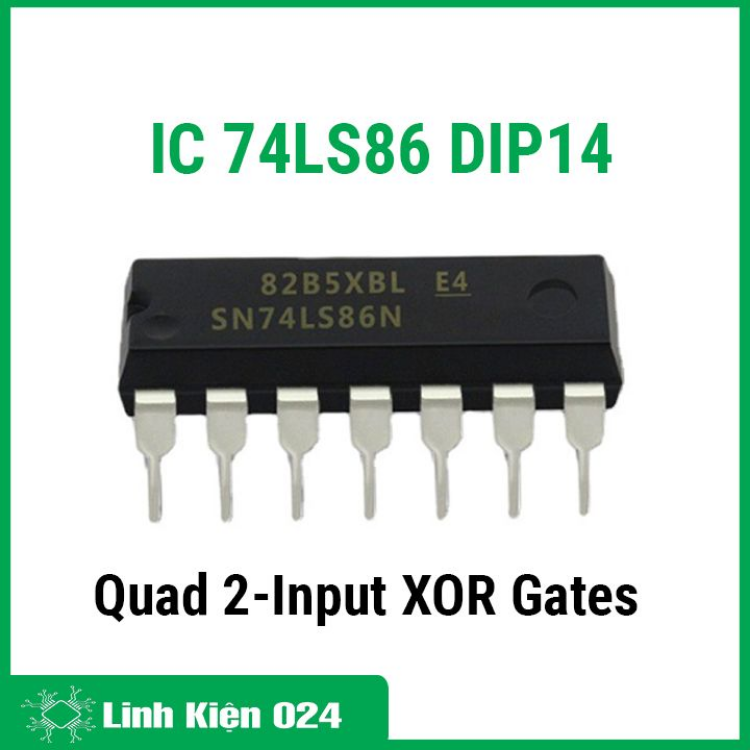

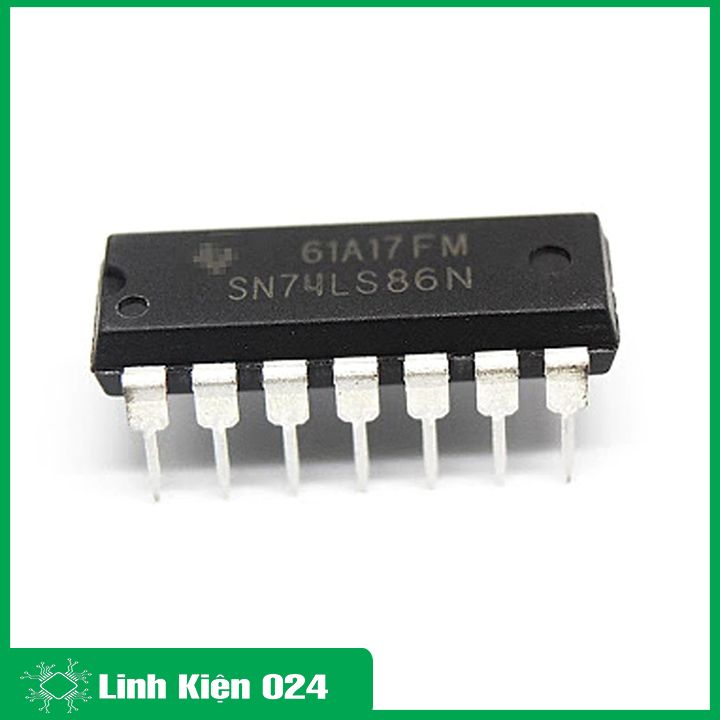

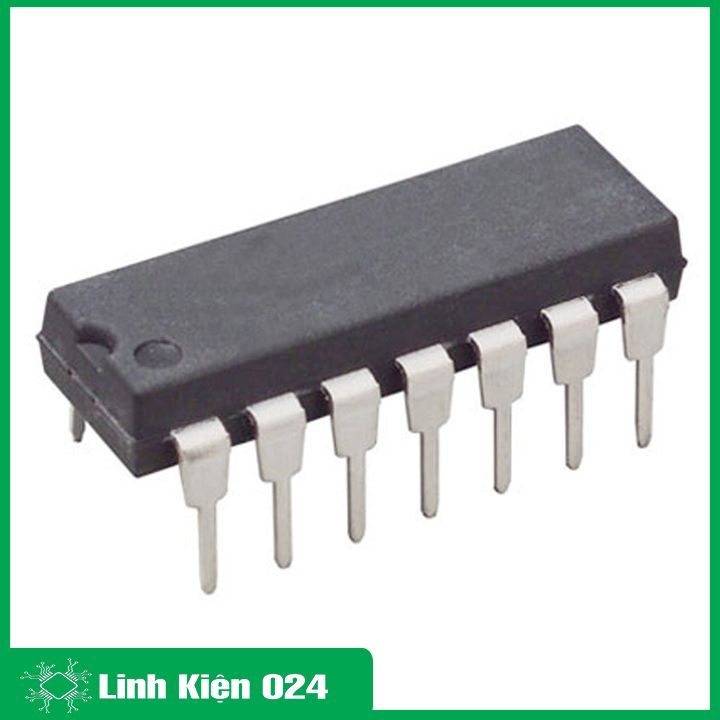

IC 74LS86 DIP14 chứa bốn cổng OR (XOR)

74LS86 Quad 2-Input XOR Gates

Đặc Điểm

✅ IC 74LS86 chứa bốn cổng OR (XOR) logic dương độc lập 2 đầu vào. Nó là một phần của dòng vi mạch 74XXYY. IC 74LS86 có nhiều điều kiện làm việc và giao tiếp trực tiếp với CMOS, NMOS và TTL. Đầu ra của IC luôn ở dạng TTL giúp dễ dàng làm việc với các thiết bị TTL và vi điều khiển khác. IC 74LS86 có kích thước nhỏ và tốc độ nhanh nên đáng tin cậy trong mọi loại thiết bị.

Thông Số Kỹ Thuật

✅ Họ công nghệ: LS

✅ VCC (Tối thiểu): 4,75V

✅ VCC (Tối đa): 5,25V

✅ Số kênh: 4

✅ Đầu vào mỗi kênh: 2

✅ IOL (Tối đa): 16mA

✅ IOH (Tối đa) -0,8mA

✅ Loại đầu vào: TTL-CMOS tương thích

✅ Loại đầu ra: Đẩy-Kéo

✅ Các tính năng: Tốc độ cao (TPD 10-50ns)

✅ Tốc độ dữ liệu (Tối đa): 35Mbps

✅ Phạm vi nhiệt độ hoạt động: 0 ° C đến 70 ° C

Các ứng dụng

✅ Cổng XOR được sử dụng để thực hiện phép cộng nhị phân trong máy tính.

✅ Cũng được sử dụng trong thiết bị mạng

✅ Ti vi & hệ thống giải trí gia đình
