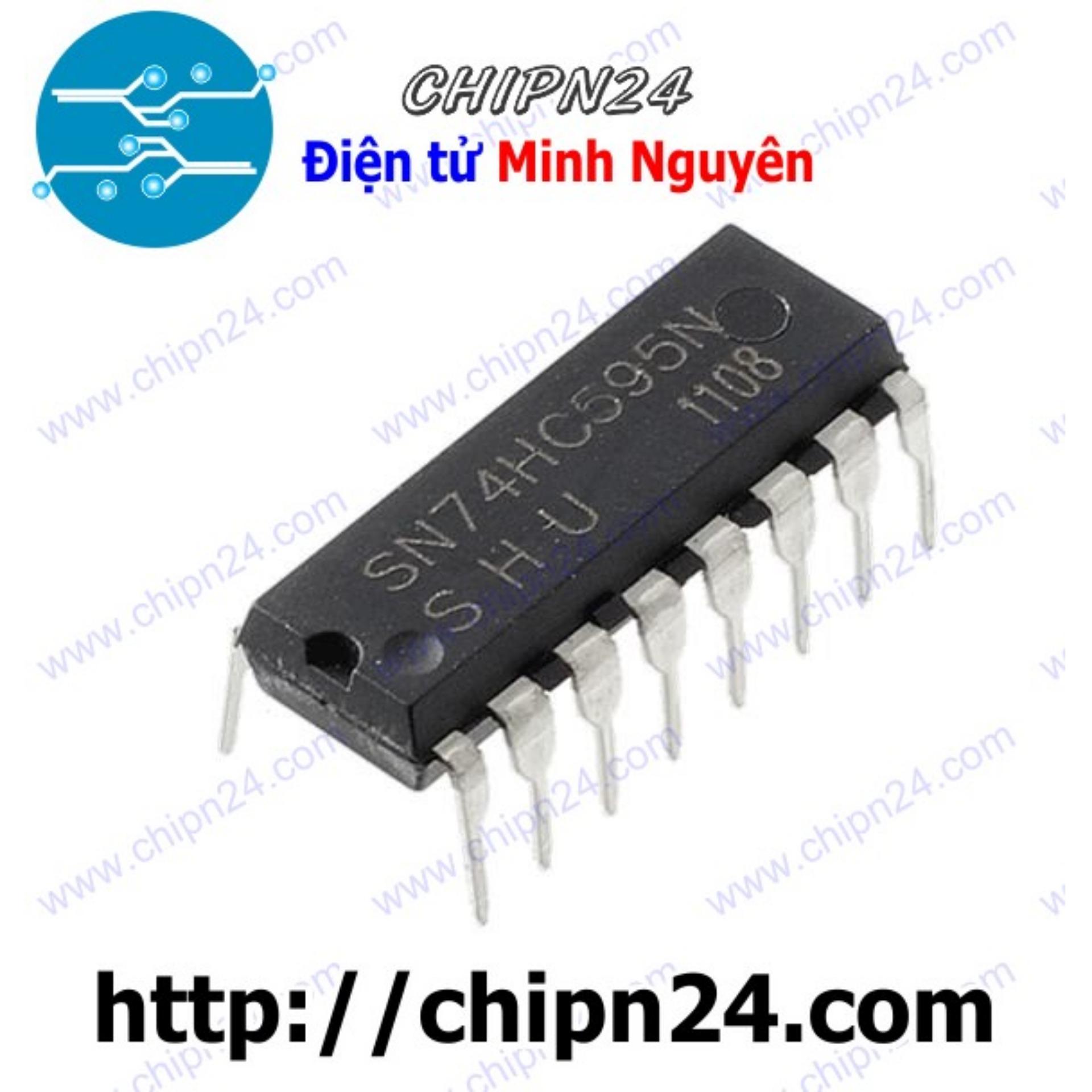

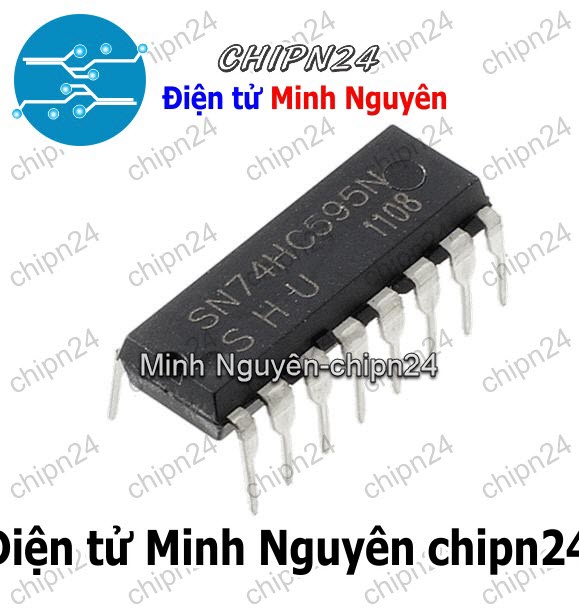

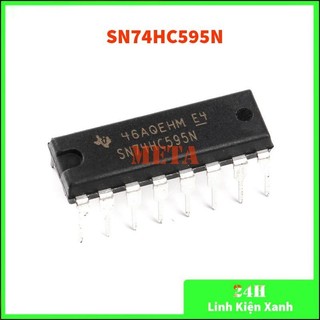

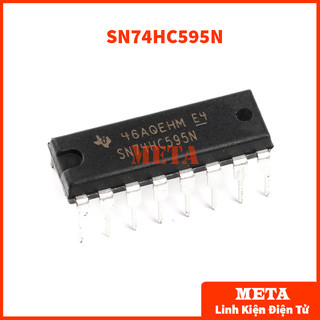

IC 74HC595 DIP-16 (74HC595N 74595)

_x000D_ IC 74HC595 74HC595N DIP-16

Mô tả:
IC 74HC595 là IC ghi dịch 8bit kết hợp chốt dữ liệu, đầu vào nối tiếp đầu ra song song, và đầu ra 3 trạng thái.
IC 74HC595 thường dùng trong các mạch quét led 7, led matrix …để tiết kiệm số chân VDK tối đa (3 chân). Có thể mở rộng số chân vi điều khiển bao nhiêu tùy thích mà k ic nào có thể làm dc bằng việc mắc nối tiếp đầu vào dữ liệu các ic với nhau .
IC 74HC595 đầu ra hoạt động ở 2 mức 0 &1 dòng ra tầm 35mA, điện áp hoạt động <=7V . Công suất trung bình 500mW.
IC 74HC595 chỉ hoạt động ổn định khi xung kích lớn hơn 0,5uS. có nghĩa là áp dk logic từ 0>1 ko được nhỏ hơn 0,5us.

Thông số kỹ thuật:
- Điện áp hoạt động: 2 – 6V
-8 bit serial vào, 8 bit serial hoặc song song ra.
- Thanh ghi lưu trữ với 3 trạng thái ra.
- Thanh ghi dịch với xóa trực tiếp.
- Tần số quét 100Mhz (đặc trưng).
- Khả năng xuất: Xuất song song (điều khiển bus), Xuất Serial.
- Các chân từ 1 tới 7 và chân số 15 là ngõ ra của IC (ứng với Q 0 , Q 1 ,…,Q 7 )
- Chân DS (chân số 14) là ngõ vào của IC (đây là IC vào nối tiếp nên ta chỉ cần 1 ngõ vào là đủ).
- Chân 16 - VCC là chân cấp nguồn dương (từ 2V đến 6V)
- Chân số 8 GND là chân cấp Ground – cực (-) của nguồn.

Datasheet:
http://www.alldatasheet.com/datasheet-pdf/pdf/12198/ONSEMI/74HC595.html
