Thông số kỹ thuật :

Công dụng:

Hướng dẫn lắp đặt công tắc:

Luy ý an toàn khi lắp đặt

Dòng tải: 10A (2200W/220V).

Điện áp định mức : 250V AC..

Cấp điện: 2chiều (đảo chiều dòng điện).

Chất liệu: đồng nguyên chất, tiếp điểm bạc, nhựa nhiệt rắn chống cháy.

Chủng loại: hạt vuông lắp với mặt lỗ vuông.

Chức năng: đóng/ngắt mạch điện 2cực(đảo chiều)

Màu sắc: mặt công tắcmàu trắng.

Lắp mới với các loại mặt công tắc lỗ vuông.

Thay thế các hạt công tắc với mặt lỗ vuông.

Sử dụng để đóng/ngắt (đảo chiều)cực dương hoặc âm đều được, tuy nhiên để đảm bảo an toàn điện nên sử dụng công tắc để đóng/ngắt cực dương.

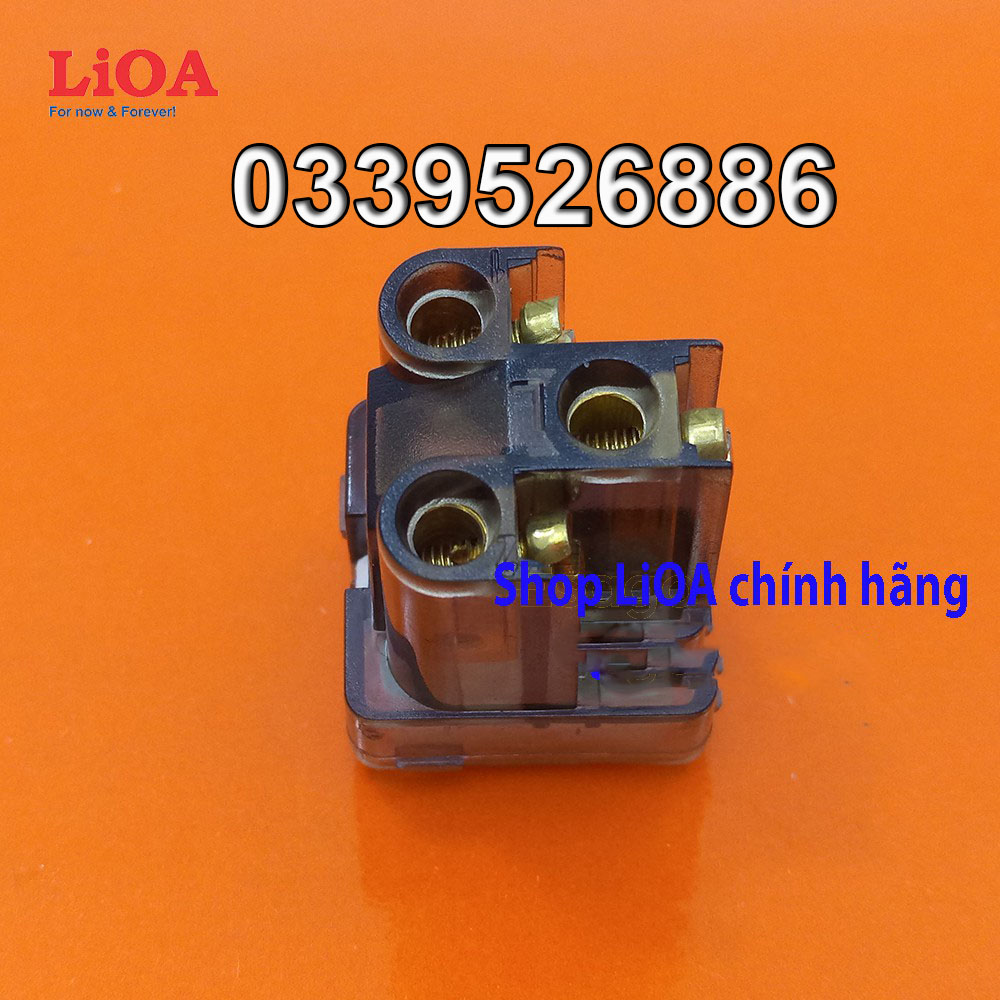

Điện dương vào: lỗ có ký hiệu "L" - lỗ giữa

Điện dương ra: lỗ "1" và "2"

Gắn công tắc vào mặt công tắc, bảng điện: đặt vào lỗ gắn công tắc và ấn vừa lực cho đến khi kêu "tách".

Tháo công tắc ra khỏi lỗ gắn: dùng tuốc nơ vít nhỏ hoặc bút thử điện 2 cạnh đưa vào cạnh công tắc và cạy lên.

Gắn dây: dùng tuốc nơ vít nhỏ hoặc bút thử điện mở và siếtốc vít tại lỗ gắn dây.

Việc lắp đặt công tắccần được thực hiện bởi người hiểu biết về điện

Trước khi lắp đặt công tắc cần ngắt nguồn điện.

Hãy mang găng tay và giày cách điện khi lắp đặt.

Dùng tuốc nơ vít có phần tay cầm cách điện hoàn toàn khi thao tác lắp đặt.

Tránh chạm các bộ phận cơ thể vào các thiết bị dẫn điện khi đang lắp đặt.

Lắp đặt đúng cực dương của nguồn điện vào công tắcđể đảm bảo an toàn trong quá trình vận hành và sử dụng thiết bị điện

Cần thông báo cho người khác khi ngắt điện để lắp đặt và mang đồ bảo hộ trong quá trình lắp đặt ngay cả khi đã ngắt điện hoàn toàn đề phòng sự cố ngoài ý muốn

Hệ thống điện trong gia đình, nhà xưởng nên lắp đặt cầu dao chống quá tải và ngắn mạch + cầu dao chống dòng rò (chống giật) để đảm bảo an toàn trong quá trình lắp đặt cũng như sử dụng thiết bị điện.
