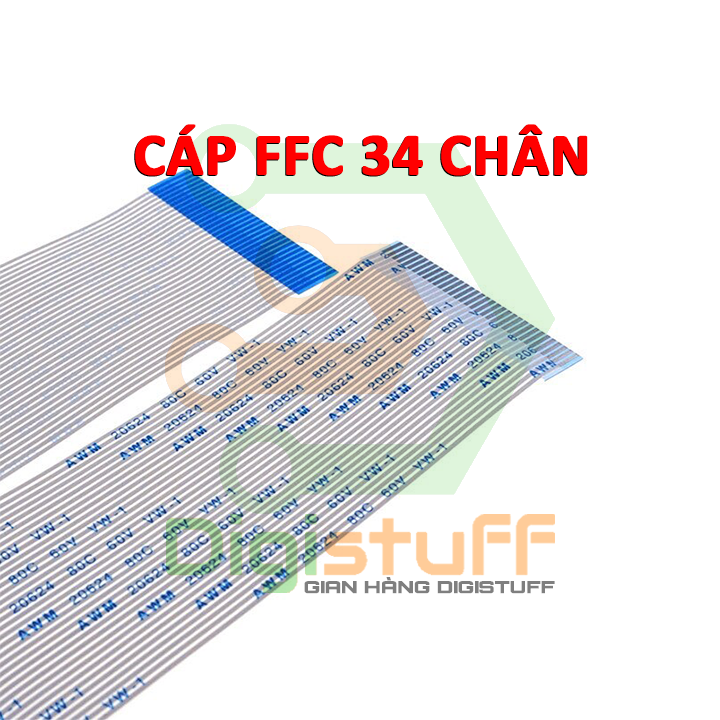

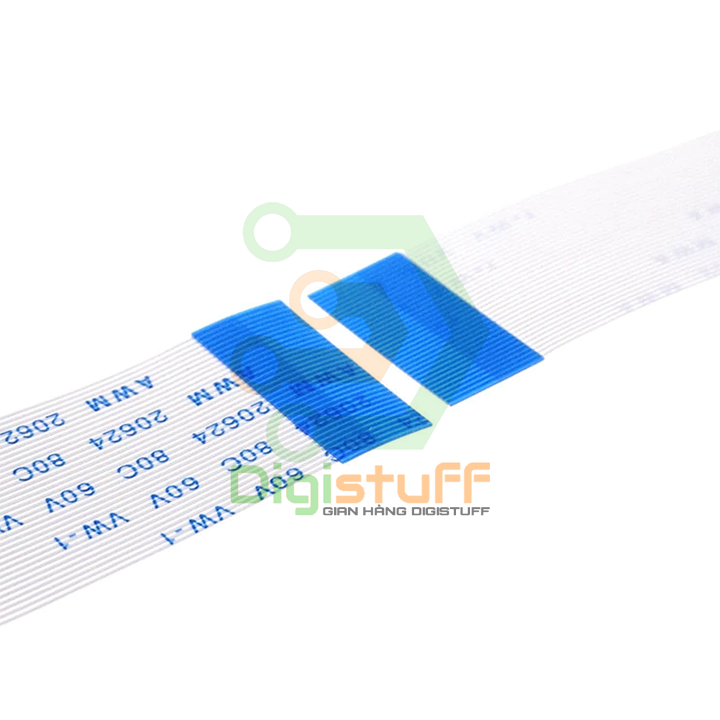

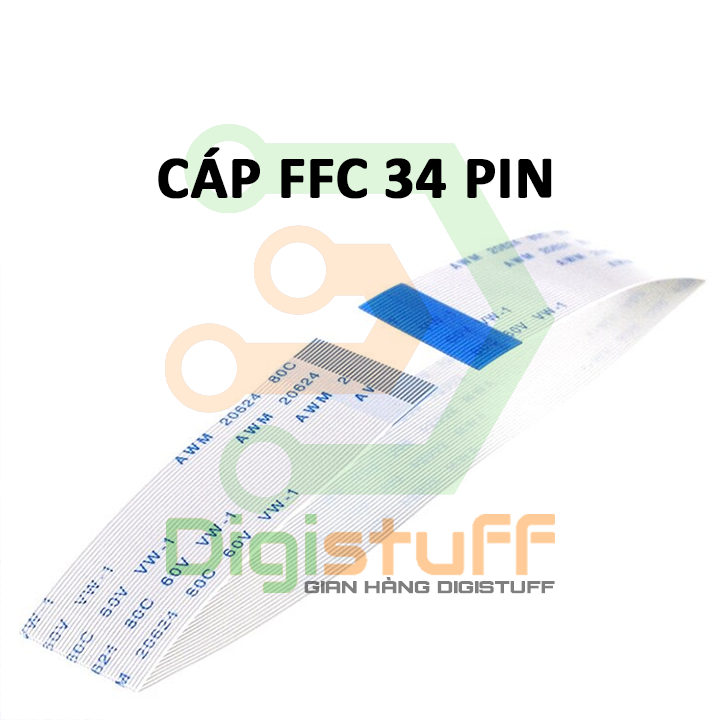

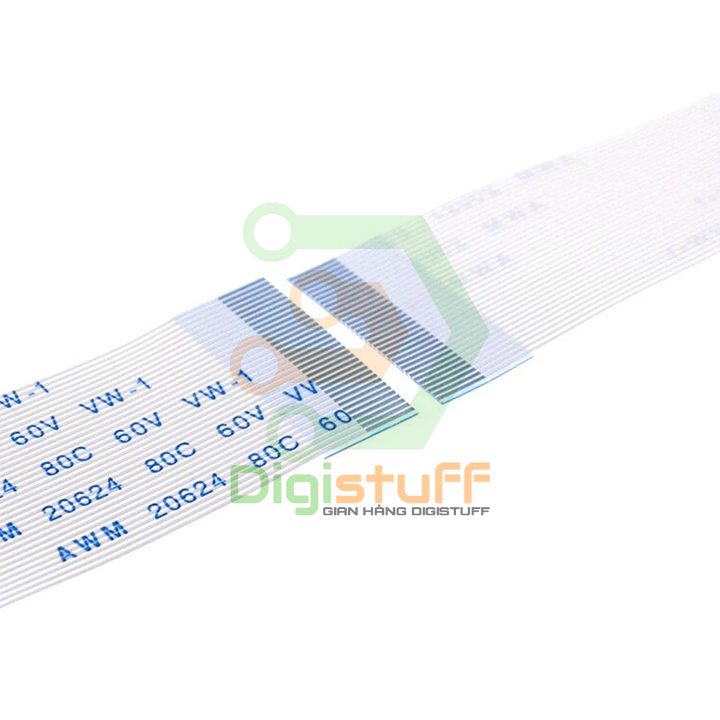

Cáp FFC ( cáp bẹ ) 34 chân ( pin ) AWM 20624 60C VW-1

Cáp bẹ 34 chân AWM 20624 80C 60V VW-1 được dùng để thay thế các loại cáp zin trong các thiết bị điện tử có các style AWM 20706, AWM 20798, AWM 20861, AWM 2896, AWM 20696 của các hãng: Xinya, CviLux, HAMBURG-SH-HF, High-Tek, JI-HAW, YOUNGSHIN-T, ... có các số hiệu: E476580, E208903-3, E235863, E353411, E118077, E221612, E353750,...

*** GIÁ 1 SỢI.

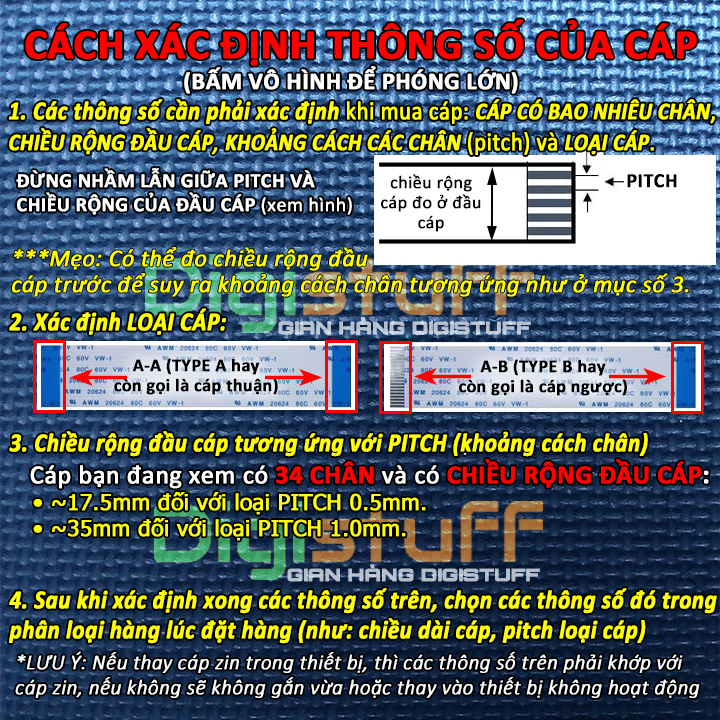

*** VUI LÒNG XEM THÔNG SỐ, HÌNH HƯỚNG DẪN, PHẢI BẢO ĐẢM CÁC THÔNG SỐ NÀY GIỐNG VỚI CÁP CŨ CỦA BẠN. CÁC THÔNG SỐ BẮT BUỘC PHẢI GIỐNG: ĐẾM SỐ CHÂN CỦA CÁP, LOẠI CÁP, CHIỀU RỘNG ĐẦU CÁP (đo chiều rộng đầu cáp trước, sau đó suy ra PITCH như trong hình hướng dẫn, lúc đặt hàng, chọn PITCH tương ứng).

*** CÁP QUÁ NGẮN KHÔNG ĐÁP ỨNG NHU CẦU CỦA BẠN? HÃY MUA THÊM ADAPTER NỐI DÀI CÁP FFC / FPC VẤN ĐỀ CỦA BẠN SẼ ĐƯỢC GIẢI QUYẾT! Ngoài ra, bên shop còn bán ĐẦU CHUYỂN FFC FPC sang DIP/SIP, socket ( đầu cắm ) FFC/FPC, hãy tìm trong gian hàng shop. Shop bán đủ các loại cáp FFC/FPC từ 4 pin đến 96 pin.

*** CHIỀU RỘNG CÁP VÀ PITCH (khoảng cách các chân): Chọn lúc đặt hàng, bạn có thể đo chiều rộng cáp trước để suy ra PITCH.

• - PITCH 0.5mm: có chiều rộng: xem hình hướng dẫn.
• - PITCH 1.0mm: có chiều rộng: xem hình hướng dẫn.
• - PITCH 0.8mm: có chiều rộng: xem hình hướng dẫn.
• - PITCH 1.25mm: có chiều rộng: xem hình hướng dẫn.

*** CHIỀU DÀI CÁP: chọn trong phân loại hàng lúc đặt hàng.

*** LOẠI CÁP (chọn lúc đặt hàng):

• - Type A (A-A): loại cáp này có 2 đầu cáp giống nhau hay còn gọi là cáp thuận.
• - Type B (A-B): loại cáp này có 2 đầu cáp ngược nhau hay còn gọi là cáp ngược.
• - Type E: loại cáp này có 1 đầu hàn chết vào main và một đầu kẹp vào đầu cắm ZIF.

*** LƯU Ý QUAN TRỌNG:

• - Không hỗ trợ đổi/trả hàng do lỗi của khách.
• - CẦN XEM KỸ ĐẦU CÁP, nên chọn loại có đầu cáp giống với cáp zin. Nếu chọn khác loại nhưng chiều rộng đầu cáp vẫn giống với cáp zin thì có thể thay được hoặc không được tùy vào chân cắm của mỗi thiết bị. Trường hợp này quý khách phải tự chịu rủi ro.
• - Nếu thay cho cáp tín hiệu camera: camera dùng loại PITCH 0.5mm, tuy nhiên, LOẠI CÁP khác nhau tùy model. Do đó cần phải mua giống như hình hướng dẫn. Cáp bên shop dạng dẹp như hình, cần kiểm tra xem liệu sản phẩm có thể gắn vừa vào model camera của bạn hay không.
• - Phải mua đúng LOẠI CÁP giống với cáp cũ, cáp type A không thể thay thế cáp type B và ngược lại. Mua sai có thể dẫn đến hư hỏng thiết bị, shop sẽ không chịu trách nhiệm về vấn đề này.
• - Đối với cáp Type E, phải hàn đúng thứ tự chân giống cáp cũ, hàn sai thiết bị sẽ không hoạt động và có thể gây hư hỏng.
• - Một lưu ý quan trọng về LOẠI CÁP: Khái niệm "cáp thuận" là loại cáp mà 2 đầu cáp có chân TIẾP XÚC cùng nằm trên một mặt cáp, bao gồm cả cáp TYPE A, TYPE C và TYPE F. "Cáp ngược" là loại cáp có chân TIẾP XÚC nằm trên 2 mặt khác nhau, bao gồm cáp TYPE B và TYPE D.
• - Khoảng cách các chân (pitch) có thể là: 0.3mm, 0.5mm, 0.8mm, 1.0mm, 1.25mm, 1.27mm, 1.5mm, 2.0mm, phổ biến nhất vẫn là loại 0.5mm và 1.0mm và cũng tùy thuộc vào loại thiết bị. Do đó bạn phải đo cẩn thận.
