Khi dùng cho Arduino, lưu ý đấu 1 trong 2 chân xung vào chân ngắt (interrupt) của Arduino (chân 2 hoặc chân 3), chân xung còn lại đấu vào chân IO bất kỳ của Arduino
Bộ mã hóa vòng quay
Encoder NPN 8-24V: Mã HN3806-AB-N

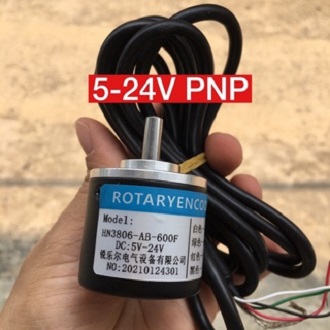

Encoder PNP 8-24V: Mã HN3806-AB-F

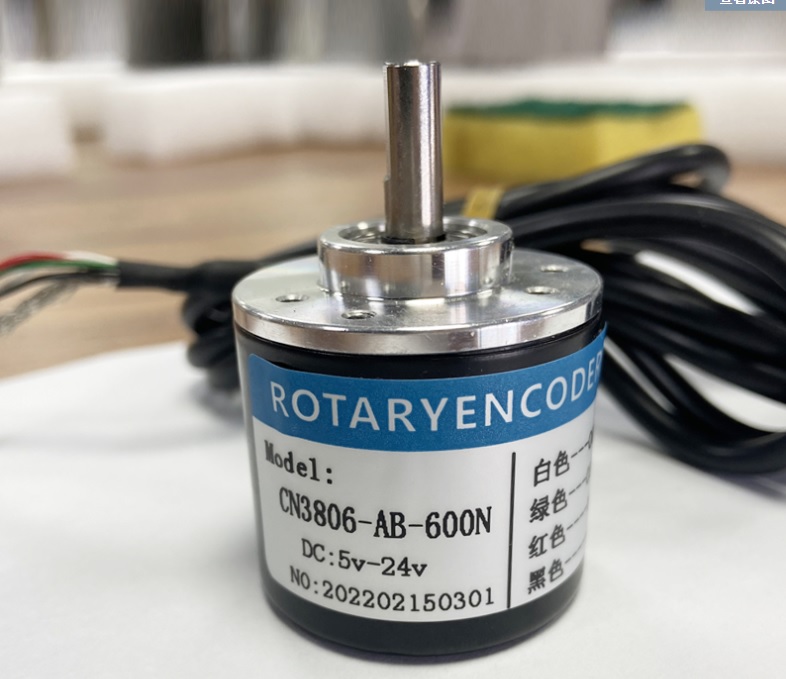

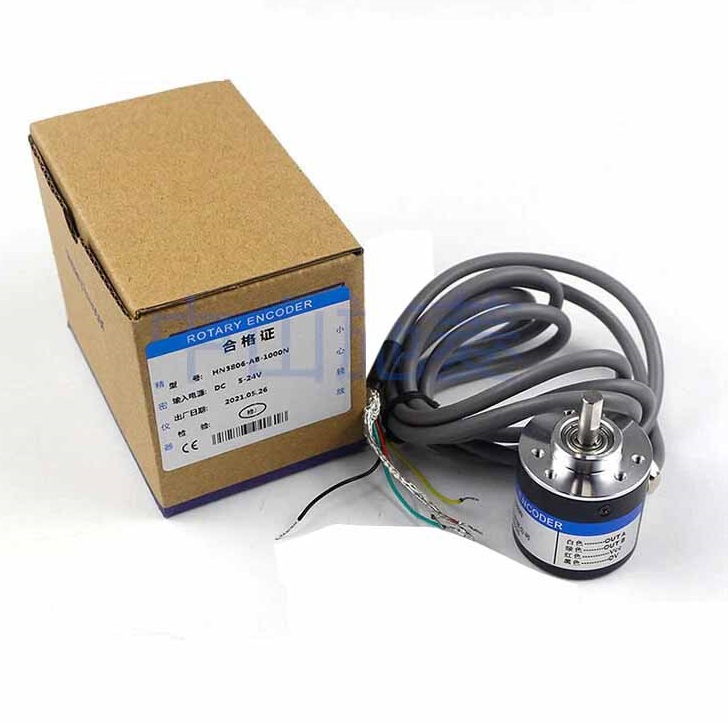

Encoder HN3806-AB là cảm biến phát xung thông qua hai pha A và B lệch nhau. Sản phẩm được sử dụng để đo tốc độ quay của đối tượng, đo góc, gia tốc, chiều dài đo lường chiều quay.
Nguồn cấp: 5VDC hoặc 8-24VDC.
Tốc độ cơ học cho phép: <=6300rpm.
Kích thước trục: ɸ6 x16mm.
Kiểu tín hiệu: NPN / PNP
Dây tín hiệu:
+ Đỏ: VCC.
+ Đen: GND.
+ Trắng: Pha A.
+ Xanh: Pha B.
Lưu ý: Trường hợp không nhận encoder, sử dụng điện trở kéo lên 4K7
