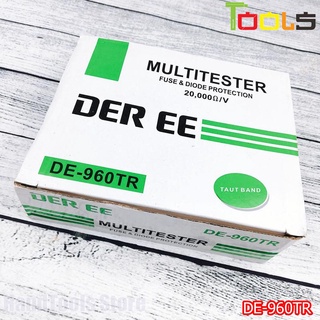

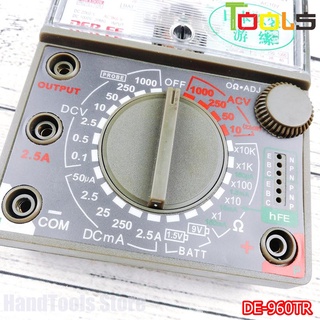

Đồng hồ vạn năng DER EE DE-960TR ( tặng kèm pin )

Giới thiệu Đồng hồ vạn năng DER EE DE-960TR Bộ sản phẩm đóng gói chuẩn gồm: Đồng hồ, vỏ hộp, que đo, HDSD và không bao gồm PIN HandTools Store khuyến mại: 2 viên pin AA 1.5V và 1 viên pin vuông 9V để Quý khách hàng sử dụng trọn vẹn sản phẩm. chỉ số báo là 27 thì giá trị là = 100 x 27 = 2700 ohm = 2,7 K ohm Bước 4 : Nếu ta để thang đo quá cao thì kim chỉ lên một chút , như vậy đọc trị số sẽ không chính xác. Bước 5 : Nếu ta để thang đo quá thấp , kim lên quá nhiều, và đọc trị số cũng không chính xác. Khi đo điện trở ta chọn thang đo sao cho kim báo gần vị trí giữa vạch chỉ số sẽ cho độ chính xác cao nhất. 4.2 – Dùng thang điện trở để đo kiểm tra tụ điện Ta có thể dùng thang điện trở để kiểm tra độ phóng nạp và hư hỏng của tụ điện , khi đo tụ điện , nếu là tụ gốm ta dùng thang đo x1K ohm hoặc 10K ohm, nếu là tụ hoá ta dùng thang x 1 ohm hoặc x 10 ohm. Dùng thang x 1K ohm để kiểm tra tụ gốm Phép đo tụ gốm trên cho ta biết : Tụ C1 còn tốt => kim phóng nạp khi ta đo Tụ C2 bị dò => lên kim nhưng không trở về vị trí cũ Tụ C3 bị chập => kim đồng hồ lên = 0 ohm và không trở về. Dùng thang x 10 ohm để kiểm tra tụ hoá Ở trên là phép đo kiểm tra các tụ hoá, tụ hoá rất ít khi bị dò hoặc chập mà chủ yếu là bị khô ( giảm điện dung) khi đo tụ hoá để biết chính xác mức độ hỏng của tụ ta cần đo so sánh với một tụ mới có cùng điện dung. Ở trên là phép đo so sánh hai tụ hoá cùng điện dung, trong đó tụ C1 là tụ mới còn C2 là tụ cũ, ta thấy tụ C2 có độ phóng nạp yếu hơn tụ C1 => chứng tỏ tụ C2 bị khô ( giảm điện dung ) Chú ý khi đo tụ phóng nạp, ta phải đảo chiều que đo vài lần để xem độ phóng nạp. 5 – Hướng dẫn đo dòng điện bằng đồng hồ vạn năng. Cách 1 : Dùng thang đo dòng Để đo dòng điện bằng đồng hồ vạn năng, ta đo đồng hồ nối tiếp với tải tiêu thụ và chú ý là chỉ đo được dòng điện nhỏ hơn giá trị của thang đo cho phép, ta thực hiện theo các bước sau Bươc 1 : Đặt đồng hồ vào thang đo dòng cao nhất . Bước 2: Đặt que đồng hồ nối tiếp với tải, que đỏ về chiều dương, que đen về chiều âm . Nếu kim lên thấp quá thì giảm thang đo Nếu kim lên kịch kim thì tăng thang đo, nếu thang đo đã để thang cao nhất thì đồng hồ không đo được dòng điện này. Chỉ số kim báo sẽ cho ta biết giá trị dòng điện . Cách 2 : Dùng thang đo áp DC Ta có thể đo dòng điện qua tải bằng cách đo sụt áp trên điện trở hạn dòng mắc nối với tải, điện áp đo được chia cho giá trị trở hạn dòng sẽ cho biết giá trị dòng điện, phương pháp này có thể đo được các dòng điện lớn hơn khả năng cho phép của đồng hồ và đồng hồ cũmg an toàn hơn. Cách đọc trị số dòng điện và điện áp khi đo như thế nào ? * Đọc giá trị điện áp AC và DC Khi đo điện áp DC thì ta đọc giá trị trên vạch chỉ số DCV.A Nếu ta để thang đo 250V thì ta đọc trên vạch có giá trị cao nhất là 250, tương tự để thang 10V thì đọc trên vạch có giá trị cao nhất là 10. trường hợp để thang 1000V nhưng không có vạch nào ghi cho giá trị 1000 thì đọc trên vạch giá trị Max = 10, giá trị đo được nhân với 100 lần
