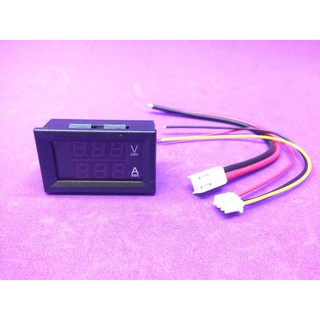

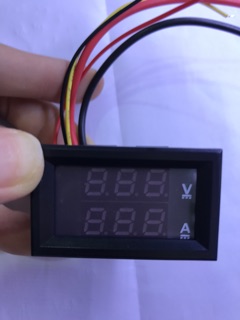

Đồng hồ hiển thị dòng và áp ( Volt, ampe 10A 100v )

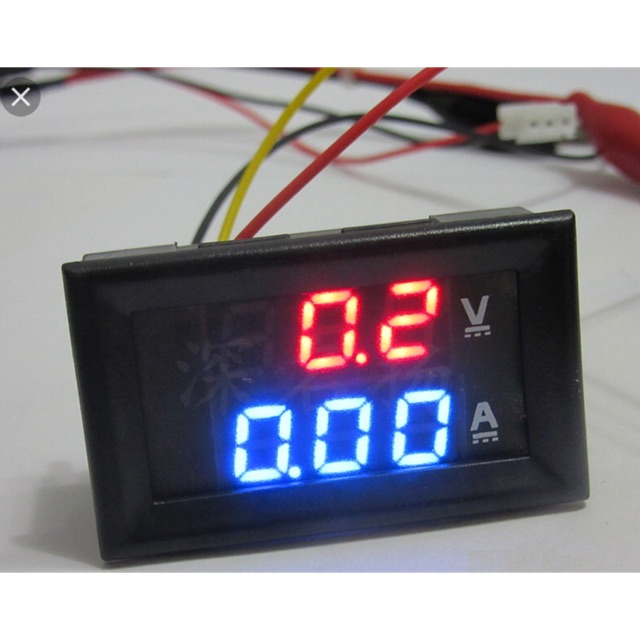

Đồng hồ đo dòng áp DC 10A V1 được sử dụng để đo và hiển thị điện áp, dòng điện của tải DC tối đa 10A / 100VDC, đồng hồ có trở shunt tích hợp, thiết kế nhỏ gọn, bền bỉ, kết nối dễ dàng, có thể chỉnh sai số của đồng hồ bằng hai biến trở căn chỉnh áp và dòng trên đồng hồ với thiết bị đo chuẩn. Thông số kỹ thuật: Nguồn điện hoạt động: 4 ~ 20VDC (Kiểm nghiệm thực tế). Khoảng đo áp: 0 ~ 100VDC Độ phân giải: 0.1VDC Khoảng đo dòng: 0 ~ 10A Sai số: 0.1A Dòng tiêu thụ : < 20mA Tốc độ lấy mẫu : 100ms Loại màn hình hiển thị : LED 7 đoạn 0.28", màu đỏ hiển thị điện áp , màu xanh dương hiển thị dòng điện. Có thể chỉnh sai số của đồng hồ bằng hai biến trở căn chỉnh áp và dòng trên đồng hồ với thiết bị đo chuẩn. Kích thước: 48 x 29 x 21mm Sơ đồ dây: 1) Cặp 3 dây kết nối Đen / Đỏ / Vàng: Dây Đen, Đỏ: là dây cấp nguồn cho đồng hồ hoạt động từ 4~20VDC. Dây Vàng: là dây đo áp, kết nối tại điểm nào sẽ đo áp tại điểm đó, có thể đo tối đa từ 0 ~ 100VDC. Thông thường ta hay kết nối dây vàng (dây đo áp) với dây cấp nguồn đồng hồ, khi đó nguồn của tải sẽ vừa cấp nguồn cho đồng hồ vừa hiển thị áp lên đồng hồ đo, lưu ý khi đó ta chỉ đo được từ 4 ~ 20VDC. 2) Cặp dây lớn Đen - Đỏ: Sử dụng để kết nối đo dòng của tải như sơ đồ dưới đây. Cửa hàng chuyên cung cấp các loại led , đèn âm trần , đèn rọi , đèn nổi , thiết bị chiếu sáng , linh kiện điện tử , nguồn , ic , sò ...các loại ! Có rấ nhiều mục hàng mà shop chưa kịp đăng , bác nào có nhu cầu gì ibox e nha . Nhận đặt hàng theo yêu cầu giá tốt nhất ạ . 👌😀 Hàng luôn có sẵn . Mình để chế độ 7 ngày tránh bị hủy đơn nha ! 🤫 Led Quý Hiếu 😎 ☎️01234291184 ☎️0934546412 🏠35 thịnh yên phường phố Huế , Hai Bà Trưng , HN. ( Cửa hàng nằm trong chợ , các bác đến alo mình ra đón vào hàng ) 📩[email protected] 🏦 Gửi : Nguyễn Thị Hiếu TK :1401205012311 Agribank . Chi nhánh Bách khoa 🏦Gửi : Nguyễn thị hiếu Tk: 0851000013722 Vietcombank 👌👍👍👍😍😍
