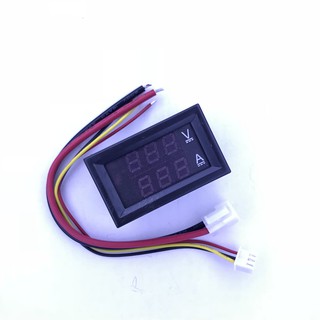

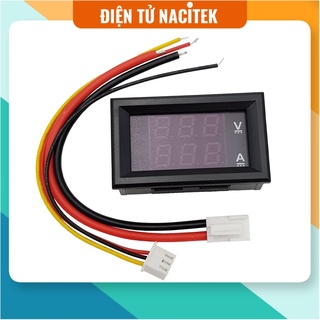

Đồng Hồ Đo Dòng Áp DC 10A LED - HT107

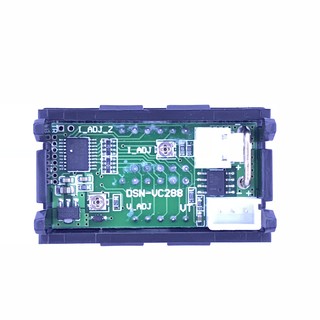

Mô tả Đồng hồ đo dòng áp DC 10A được sử dụng để đo và hiển thị điện áp, dòng điện của tải DC tối đa 10A. Điện áp tối đa 100VDC, thiết kế nhỏ gọn, bền bỉ, kết nối dễ dàng. Có thể chỉnh sai số của đồng hồ bằng hai biến trở căn chỉnh áp và dòng trên đồng hồ với thiết bị đo chuẩn. 1. Thông số kĩ thuật Nguồn điện hoạt động: 4 – 30VDC Khoảng điện áp đo được: 0 – 100VDC Độ phân giải: ±0.1% Khoảng đo dòng: 0 – 10A Sai số: ±1% Dòng tiêu thụ: < 20mA Tốc độ lấy mẫu: 300ms Loại màn hình hiển thị: LED 7 đoạn 0.28″, màu đỏ hiển thị điện áp , màu xanh dương hiển thị dòng điện. Có thể chỉnh sai số của đồng hồ bằng hai biến trở tinh chỉnh áp và dòng trên đồng hồ với thiết bị đo chuẩn. Kích thước: 48 x 29 x 21mm 2. Cách đấu dây Cặp 3 dây nhỏ Đen / Đỏ / Vàng: Dây Đen, Đỏ: là dây cấp nguồn cho đồng hồ hoạt động từ 4 – 30VDC. Dây Vàng: là dây đo áp, kết nối tại điểm nào sẽ đo áp tại điểm đó, có thể đo từ 0 – 100VDC. Nếu nguồn của tải nằm trong khoảng 4 – 30VDC, Ta có thể nối chung dây vàng (dây đo áp) và dây đỏ (dây cấp nguồn đồng hồ), khi đó nguồn của tải sẽ vừa cấp nguồn cho đồng hồ vừa hiển thị áp lên đồng hồ đo Cặp dây lớn Đen – Đỏ: Sử dụng để kết nối đo dòng của tải như hình dưới
