[HCM] Đồng hồ đếm sản phẩm YM5135CT [ĐIỆN TỬ]

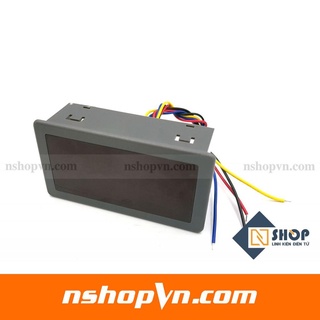

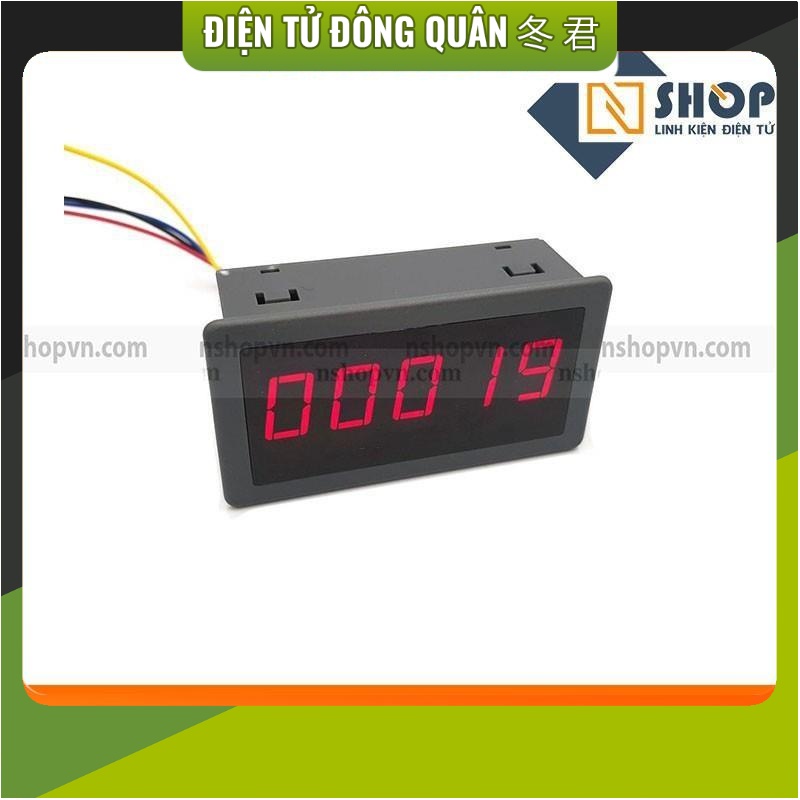

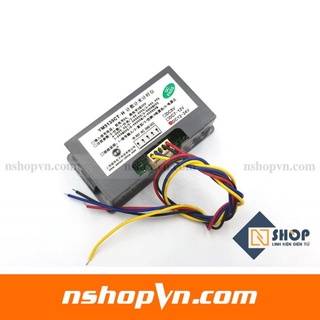

Linh kiện điện tử NSHOP - TP Xuất xứ : Trung Quốc Bảo hành: Không bảo hành Đồng hồ đếm sản phẩm YM5135CT là loại đồng hồ dùng để đọc tín hiệu từ nút bấm, đọc xung từ cảm biến để đếm số lần tương ứng nhận được. Đồng hồ có cấu tạo vỏ nhựa dễ dàng lắp đặt. Có đầy đủ các chức năng cần thiết như đếm có liên quan thời gian, đếm khi nhấn vào hoặc khi nhả nút (cảm biến), chỉnh thời gian delay, … THÔNG SỐ KỸ THUẬT: Nguồn sử dụng : 12-24VDC Sơ đồ chân 1: IN (tín hiệu đầu vào) 2: RST (chân Reset về 0) 3: Không sử dụng 4: V- (GND) 5: V+ Hiển thị: 5 chữ số, màn hình LED đỏ 0,56 '' Độ chính xác đo: 0,0001% Phạm vi đo: 0-99999 Tín hiệu đầu vào: nút nhấn,xung, PNP, NPN (3-30VDC) Điện trở đầu vào: 100Kohm Công suất: 12-24Vdc Nhiệt độ hoạt động: -30 đến + 70 ° C Kích thước: 79x43x25mm Kích thước lỗ lắp đặt: 75x39,5mm HƯỚNG DẪN SỬ DỤNG Cài đặt chế độ: Nhấn S1 sau đó nhấn S2 để chọn từ 0 đến 9 0 : Chế độ đếm sản phẩm 1 : chế độ kích hoạt đồng hồ 2-9 : chế độ đếm phụ thuộc thời gian (tín hiệu kích giữ lại vẫn được đếm sau xxx giây) 2 : xx. xxx giây 3: xxx. Xx giây 4: xxxx. X giây 5: xxxxx giây 6: x giờ xx phút xx giây 7: xxx phút xx giây 8 : xxxxx phút 9: xxx giờ xx phút Ở chế độ đếm (0), để cài đặt bắt đầu đếm khi tín hiệu đi vào (nhấn nút) hay đi ra (nhả nút) : Nhấn S2 (màn hình hiển thị số “1” ) Nhấn S2 lần nữa ( màn hình hiển thị số “2”) Nhấn S1 để chọn “0” hoặc “1” tương ứng 2 chế độ Ở chế độ đếm (0), để cài đặt độ trễ Nhấn S2 (màn hình hiển thị số “1” ) Nhấn S1 (vào chế độ xx.xxx) Nhấn S1 để chuyển
