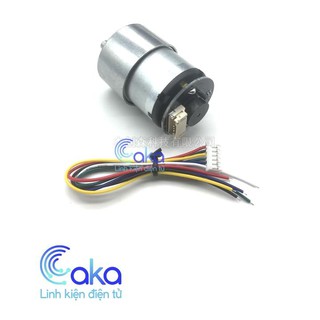

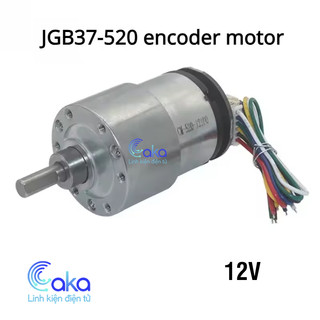

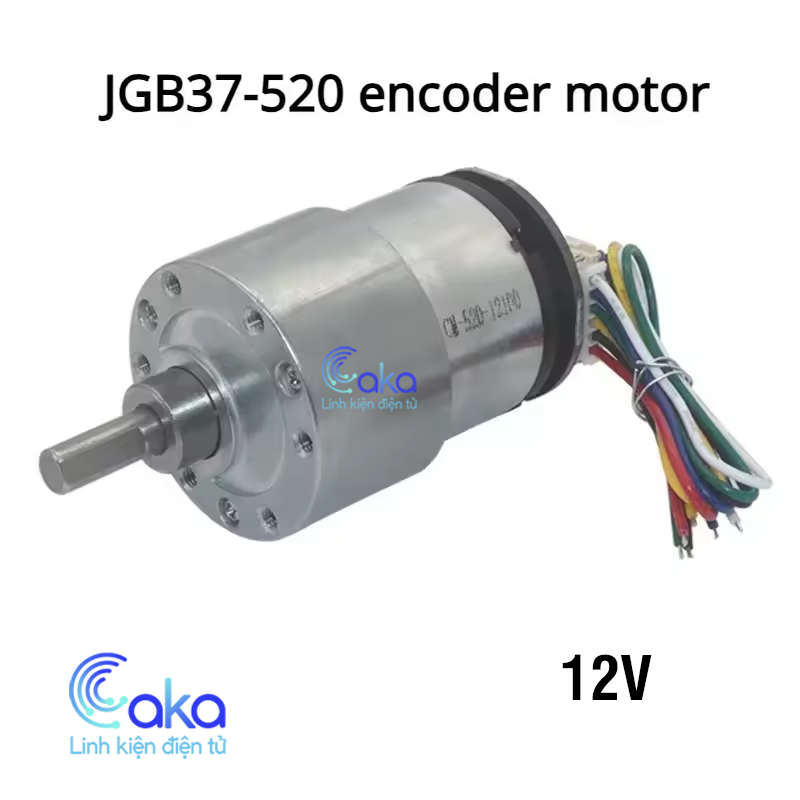

Động Cơ Giảm Tốc Encoder JGB37-520 12VDC

Động cơ giảm tốc Encoder JGB37 V1 là loại động cơ có hộp số và Encoder, thường được dùng trong các hệ cơ khí cần độ chính xác cao và các mô hình như xe dò line, xe chạy mê cung, xe 2 bánh tự cân bằng,... Động cơ DC Servo giảm tốc JGB37 V1 encoder sử dụng từ trường với lực từ mạnh giúp phản hồi xung chính xác, encoder có 2 kênh AB và bao gồm 11 xung, số xung sau giảm tốc là 363 xung/ 1 vòng cho độ chính xác cao. Thông số động cơ: Điện áp định mức: 12VDC Dòng tối đa : 3A Tốc độ động cơ trước hộp số giảm tốc : 10.000RPM Tỉ số truyền : 1:20 Tốc độ sau hộp số giảm tốc (trục chính) : 10.000 / 20 = 200RPM Đường kính trục : 6mm Thông số Encoder: Điện áp cấp: 3.3VDC Encoder: Đĩa từ 11 xung, 2 kênh xung AB. Số xung Encoder sau giảm tốc: 11x33 = 363 xung / 1 vòng. Sơ đồ chân Encoder: M1: chân cấp nguồn cho động cơ, tối đa 12VDC. GND: Chân Mass 0v của Encoder. C1: Kênh A của Encoder, xuất xung mức tín hiệu 3.3VDC C2: Kênh B của Encoder, xuất xung mức tín hiệu 3.3VDC 3.3: Nguồn dương 3.3VDC cấp cho Encoder hoạt động. M2: chân cấp nguồn cho động cơ, tối đa 12VDC.
