Đế nạp PIC ZIF cho PICKIT / ICD

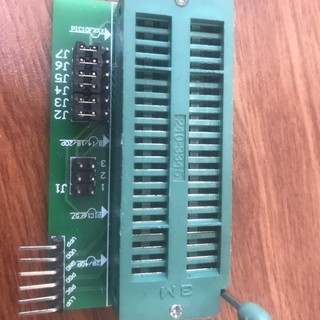

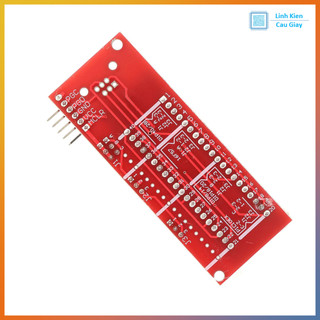

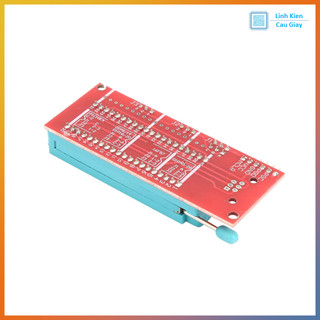

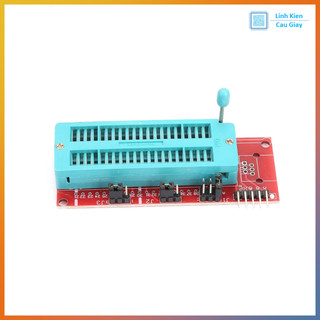

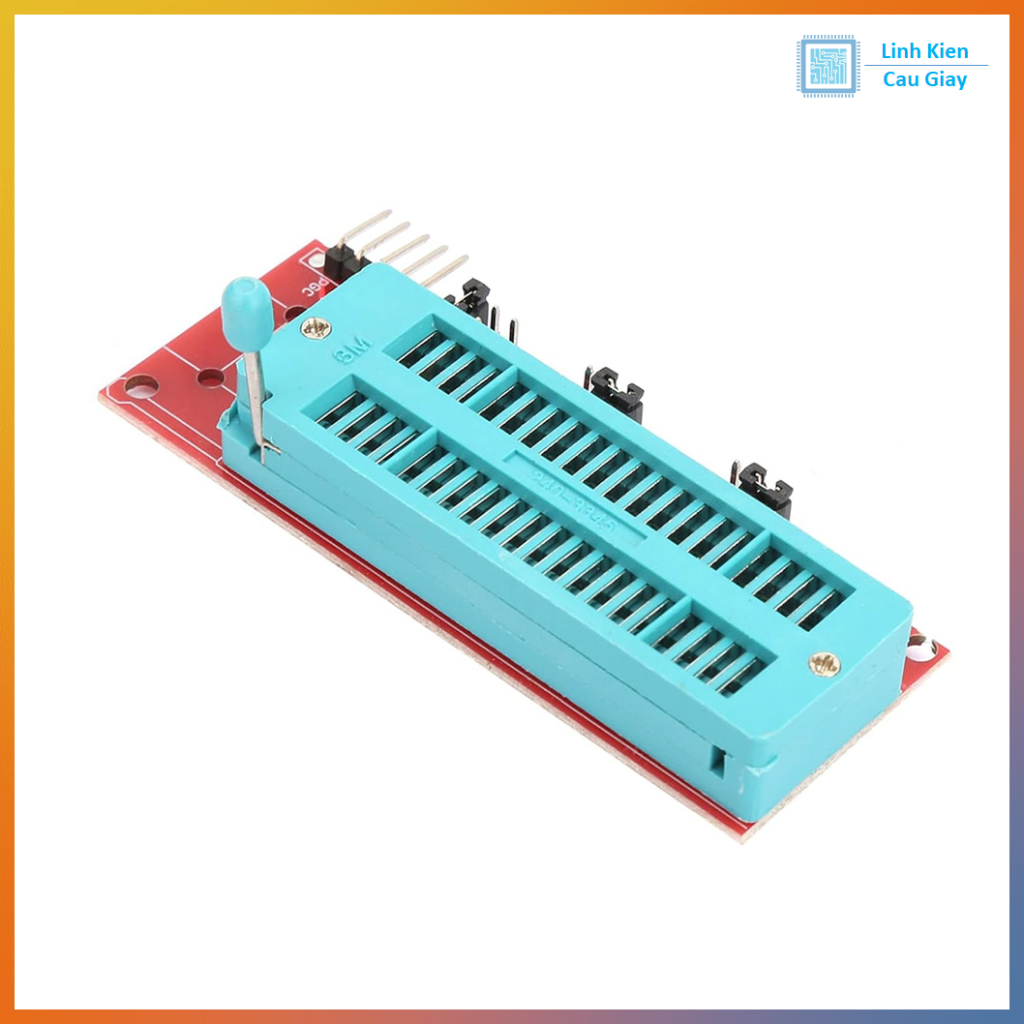

Đế nạp PIC ZIF cho PICKIT / ICD Mô tả sản phẩm Đế nạp PIC dùng socket ZIF 40 chân (Zero Insertion Force), giúp cắm – rút IC PIC nhiều lần mà không sợ gãy chân. Tích hợp header ICSP 6 chân tương thích với PICKIT2, PICKIT3, PICKIT4, ICD2/3… dùng trong MPLAB. Trên board có jumper chọn chân để ánh xạ đúng MCLR, VDD, VSS, PGD, PGC tương ứng với từng họ PIC (8, 14, 18, 20, 28, 40 chân). PCB màu đỏ, có lỗ bắt vít cố định, phù hợp cho bàn lab, phòng thực hành, dự án DIY. Ứng dụng Nạp chương trình cho PIC16F, PIC18F, một số dòng PIC12F, PIC24 (dạng DIP). Dùng trong phòng lab đại học, trung tâm đào tạo, câu lạc bộ STEM để thực hành lập trình vi điều khiển PIC. Hỗ trợ test nhanh IC, nạp – xóa – debug với PICKIT / ICD mà không cần thiết kế mạch riêng. Sơ đồ chân Header ICSP 6P (kết nối PICKIT): VPP / MCLR – Chân reset & điện áp nạp. VDD – Nguồn 5V hoặc 3.3V cho PIC. VSS – GND. PGD (ICSPDAT) – Dữ liệu nạp. PGC (ICSPCLK) – Xung clock nạp. AUX / NC – Chân phụ (tùy PICKIT). Socket ZIF 40 chân: In số chân xung quanh; vị trí cắm cho PIC 8, 14, 18, 20, 28, 40 chân được ghi/chỉ dẫn trên silk (ví dụ: 8P, 14P…). Jumper chọn nhóm: Hàng jumper J1, J2, J3… dùng để chọn họ chip (ví dụ: 18P, 28P, 40P), đảm bảo MCLR/PGD/PGC nối đúng chân PIC. Thông số kĩ thuật Loại socket: ZIF DIP 40 chân, tương thích IC DIP 300mil–600mil. Tương thích: PICKIT2, PICKIT3, PICKIT4, ICD2/3 (chuẩn ICSP 6 chân). Hỗ trợ: Nhiều dòng PIC 8–40 chân dạng DIP (PIC12F, PIC16F, PIC18F… tùy cấu hình MPLAB). Kích thước PCB: khoảng 10–12cm (anh có thể đo và ghi cụ thể trên shop). Tính năng: Đổi nhiều họ PIC nhanh bằng thay jumper, không cần cắm dây phức tạp. Hướng dẫn sử dụng Kết nối dây ICSP 6P từ PICKIT/ICD tới header trên đế nạp đúng thứ tự chân (theo ký hiệu in trên board và trên PICKIT). Chọn họ PIC bằng cách cắm jumper theo hướng dẫn trên PCB (ví dụ chuyển sang vị trí 40P khi nạp PIC16F877A). Nâng cần socket ZIF, cắm IC PIC vào đúng vị trí đánh dấu (vạch định vị chân 1). Hạ cần ZIF để kẹp IC, mở MPLAB / phần mềm PICKIT, chọn đúng loại PIC và file .hex, sau đó bấm Program. Sau khi nạp xong, nâng cần ZIF, tháo IC ra; lặp lại với IC khác nếu cần. Không cắm IC sai chiều, không nạp khi jumper/nguồn chưa đúng tránh hỏng vi điều khiển. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #đế_nạp_PIC, #socket_ZIF_40_chân, #PICKIT_adapter, #ICD_adapter, #PIC_programmer_board, #nạp_PIC16F, #nạp_PIC18F, #mạch_thực_hành_PIC, #linh_kiện_cầu_giấy, #lkcg_vn, #STEM_vi_điều_khiển, #DIY_điện_tử .
