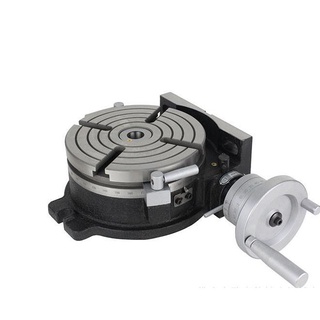

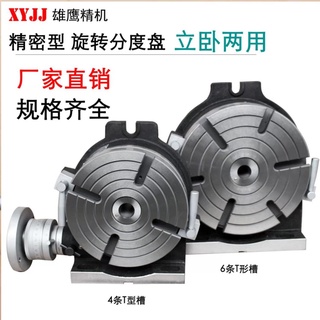

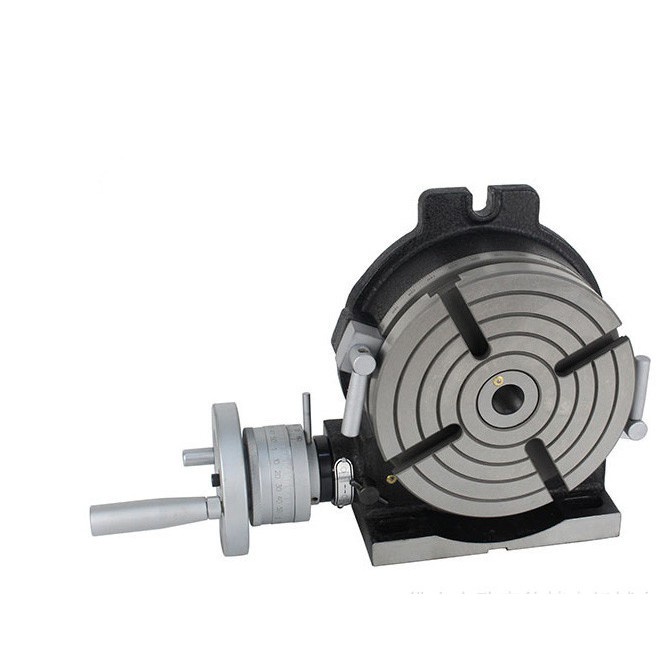

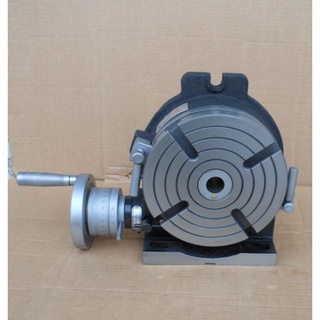

ĐẦU CHIA ĐỘ HV-3/4/5/6 INCH ( CHUYÊN DÙNG CHO MÁY PHAY )

MÔ TẢ CHI TIẾT: - Đầu chia độ được sản xuất với chất lượng cao, là phụ kiện quan trọng nhất của máy phay. Việc sử dụng đầu chia độ cho phép thực hiện được rất nhiều nguyên công trên máy phay, như phay thường, phay răng, doa, khoan, lấy dấu và các công việc khác liên quan đến việc xoay chi tiết gia công sang một góc nhất định, là sản phẩm không thể thiếu trong việc gia công các chi tiết định hình như các loại bánh răng, trục vít... - Việc gia công chi tiết với đầu chia độ có thể thực hiện khi chống tâm, khi kẹp trên mâm cặp hoặc trên trục dao và có thể thực hiện được các công đoạn cụ thể sau: + Chia trực tiếp mặt phẳng tròn ra các số bội của 24. + Chia mặt phẳng tròn ra các phần. + Chia vi sai mặt phẳng tròn ra các phần. + Phay chi tiết dạng xoắn. + Phay bánh răng. + Gá lắp phôi gia công dưới góc yêu cầu so với bàn máy. - Trục chính được tôi cứng, làm phẳng và được giữ cứng trong một con lăn côn. Đầu chia độ cũng được tôi cứng và làm phẳng như trục chính. - Đầu xoay có thể bị khóa ở mọi góc độ từ 10 ° dưới ngang đến 90˚ theo chiều dọc, độ chính xác phù hợp để tạo cơ sở đảm bảo quay một cách ổn định. - Nhờ có chốt an toàn giúp chia độ chính xác, không bị dịch chuyển khi phân độ. - Bảng chia độ được thiết kế rất tinh vi , nhiều lổ, nhiều số, dễ dàng để chia nhiều góc độ - Tất cả mũi trục chính được tạo ren và chia đĩa 24 lỗ với sự chuyển đổi dễ dàng, nhanh chóngthực hiện trực tiếp trên các con số 2,3,4,6,8,12, và 24. - Chính xác tuyệt đối, ít khe hở, hình dáng và cấu trúc chắc chắn như vậy có thể đảm bảo quay một cách êm ái và trơn tru. THÔNG SỐ KỸ THUẬT: 4 INCH - Đường kính của bàn làm việc: 100 mm - Số chia độ tương đối: 0.04° - Tỷ lệ tốc độ xoay: 1:72 - Lỗ trung gian: 16 mm - Độ cao chiều dọc trung tâm: 81.5 mm - Trọng lượng: 11.5 kg 5 INCH - Đường kính của bàn làm việc: 125 mm - Số chia độ tương đối: 0.04° - Tỷ lệ tốc độ xoay: 1:72 - Lỗ trung gian: 16 mm - Độ cao chiều dọc trung tâm: 90 mm - Trọng lượng: 14 kg
