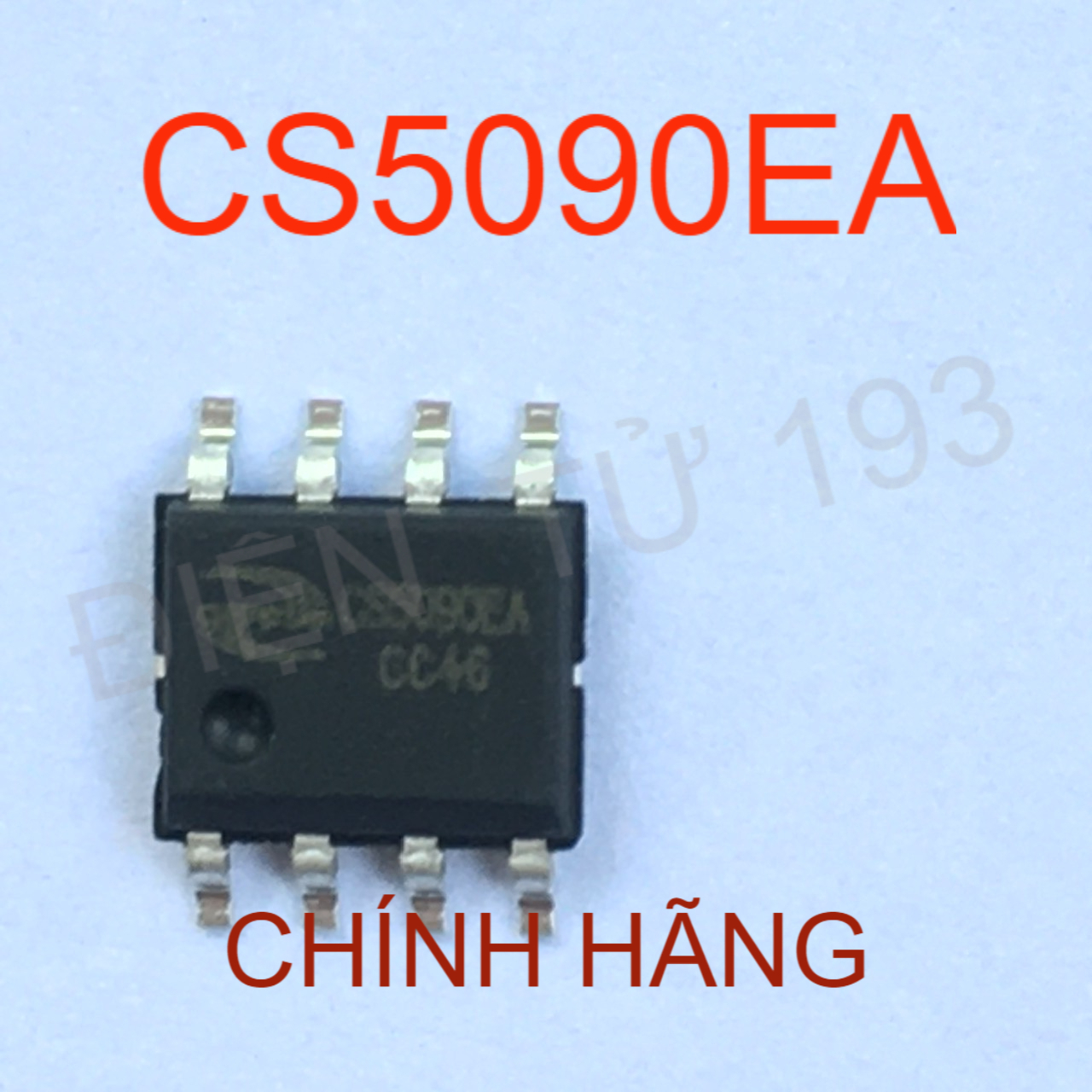

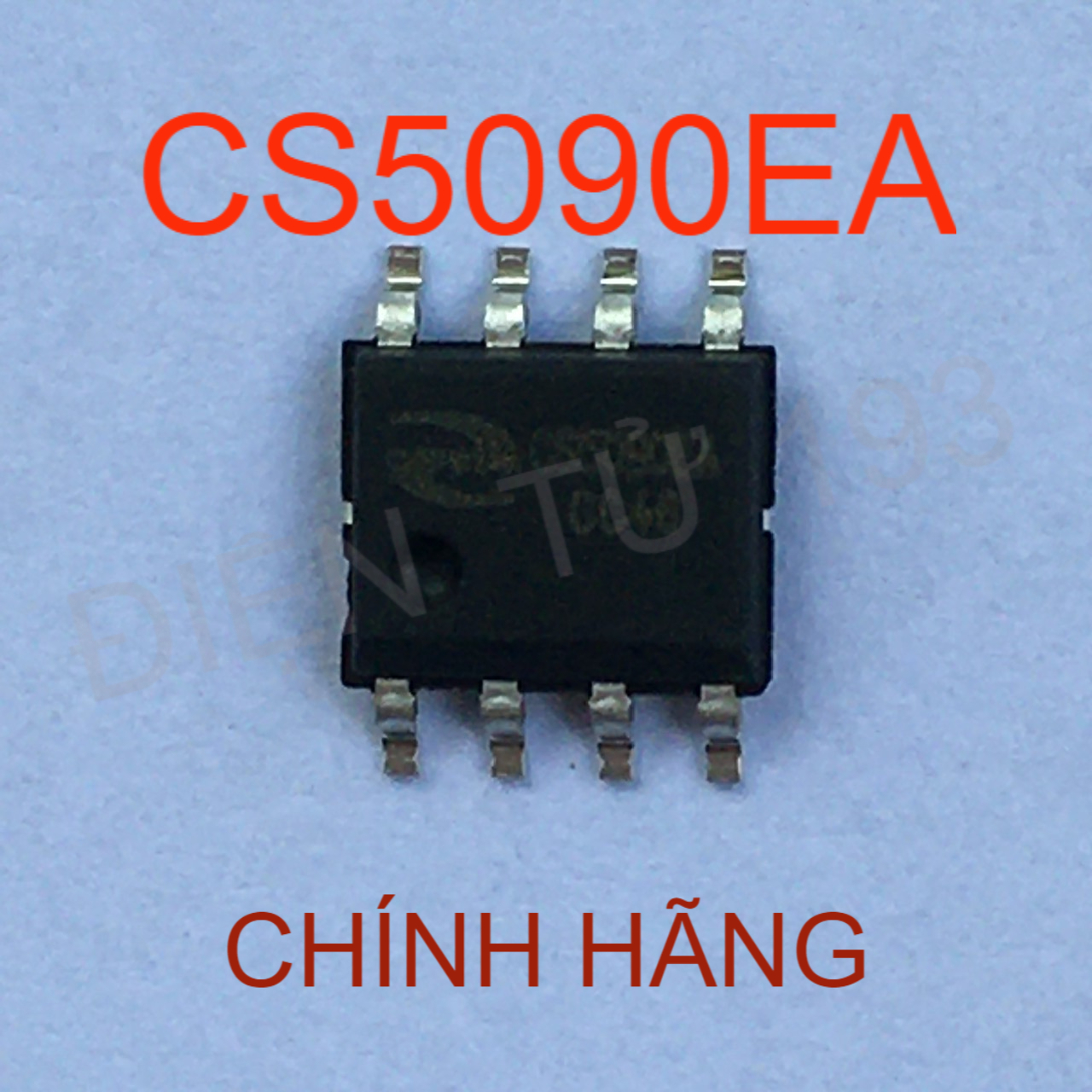

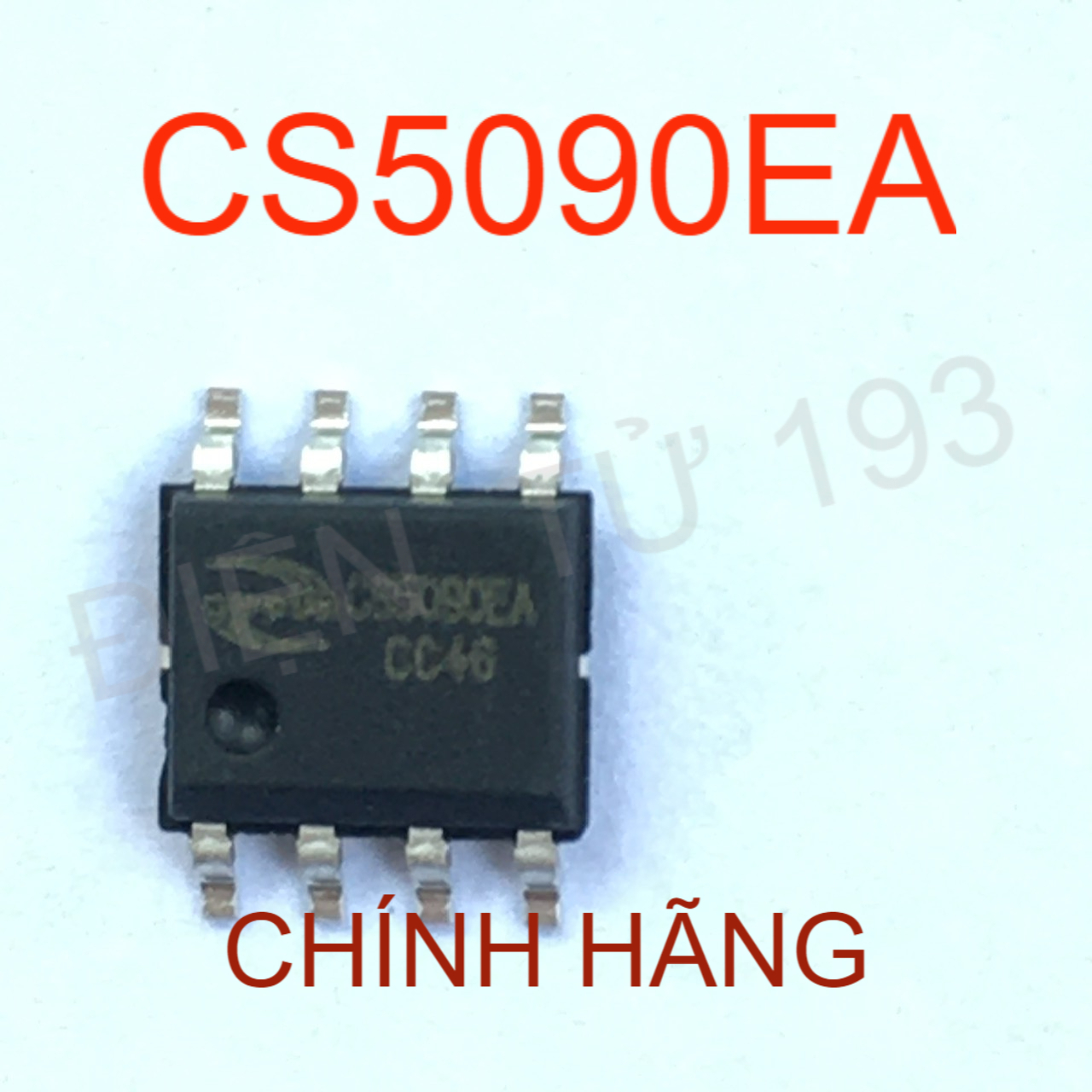

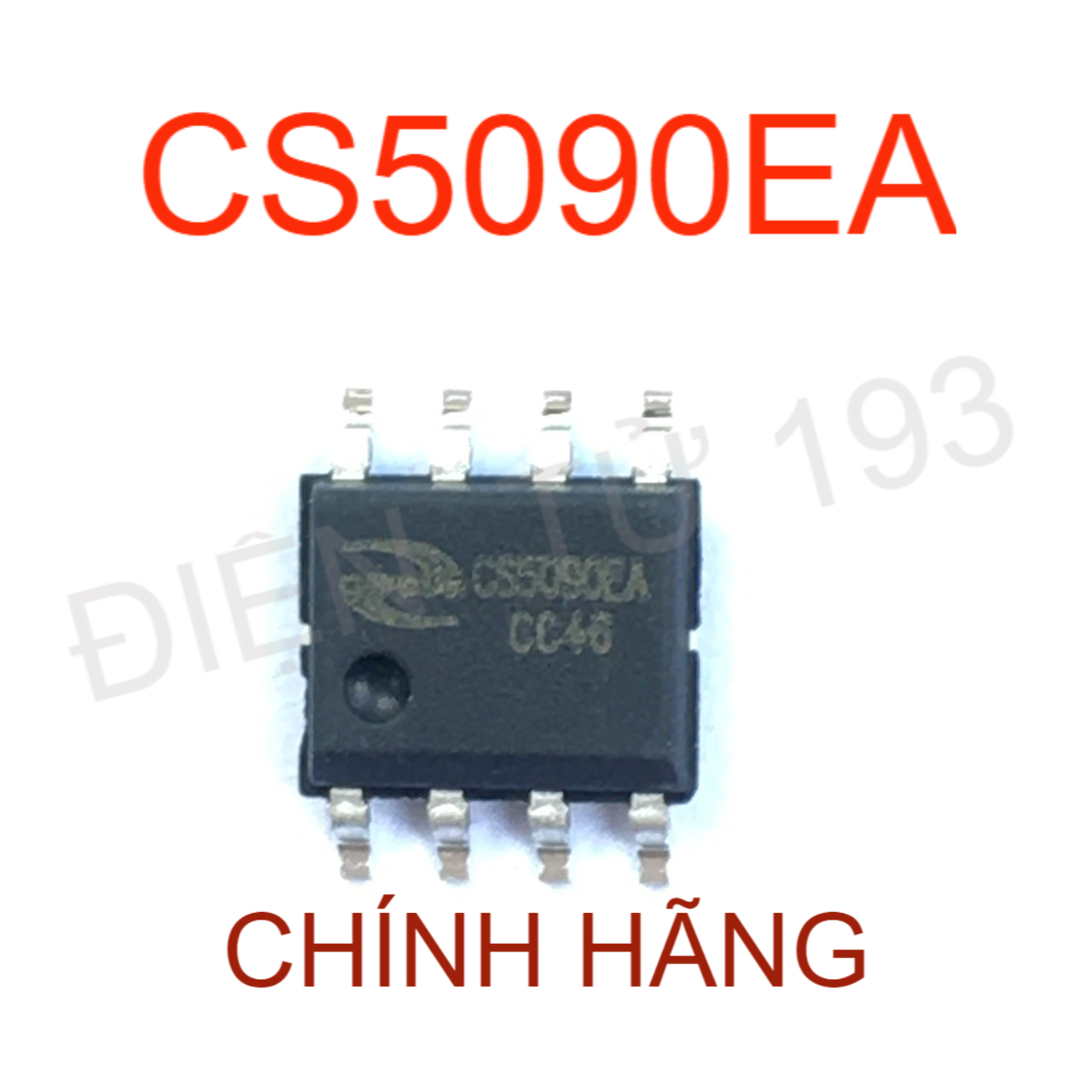

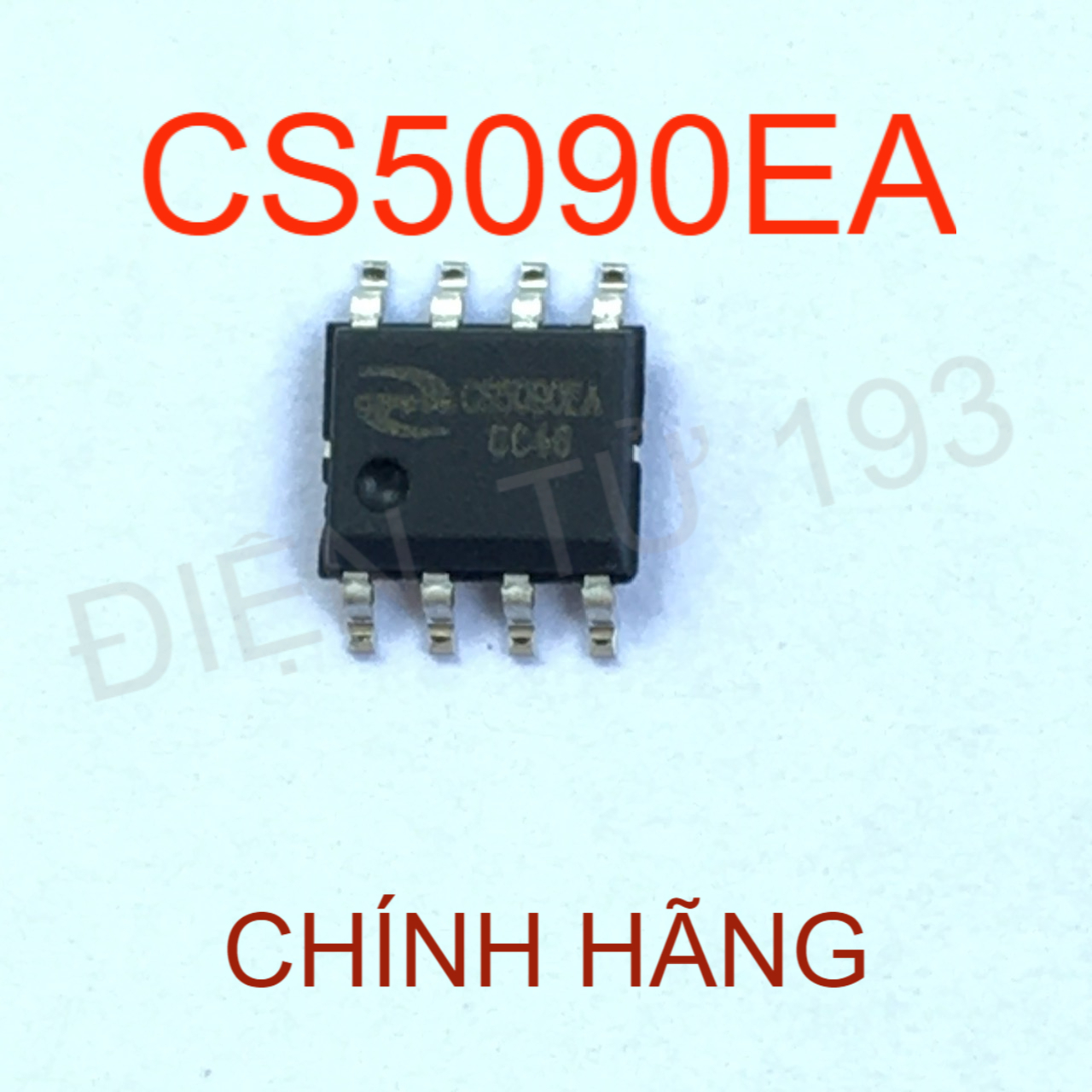

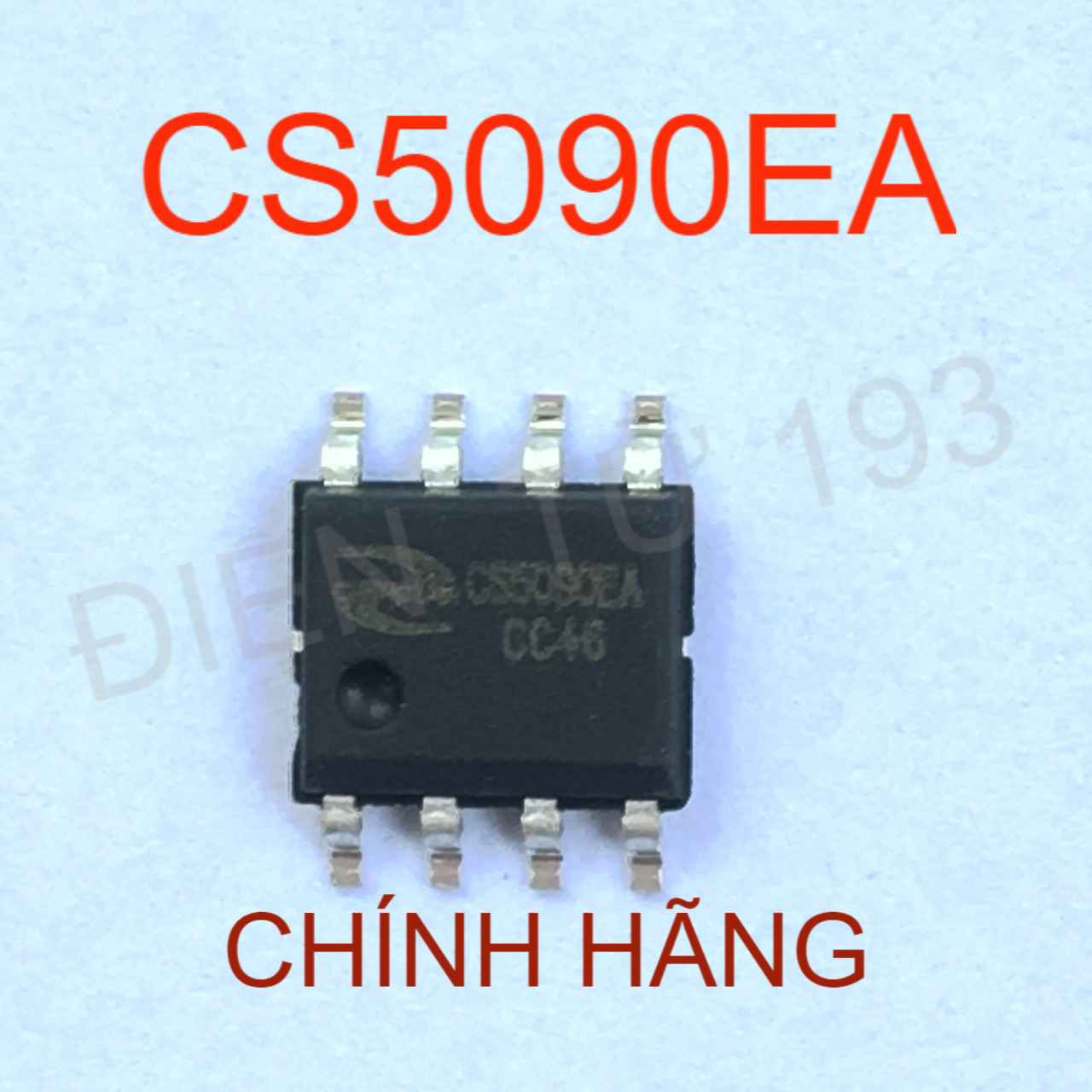

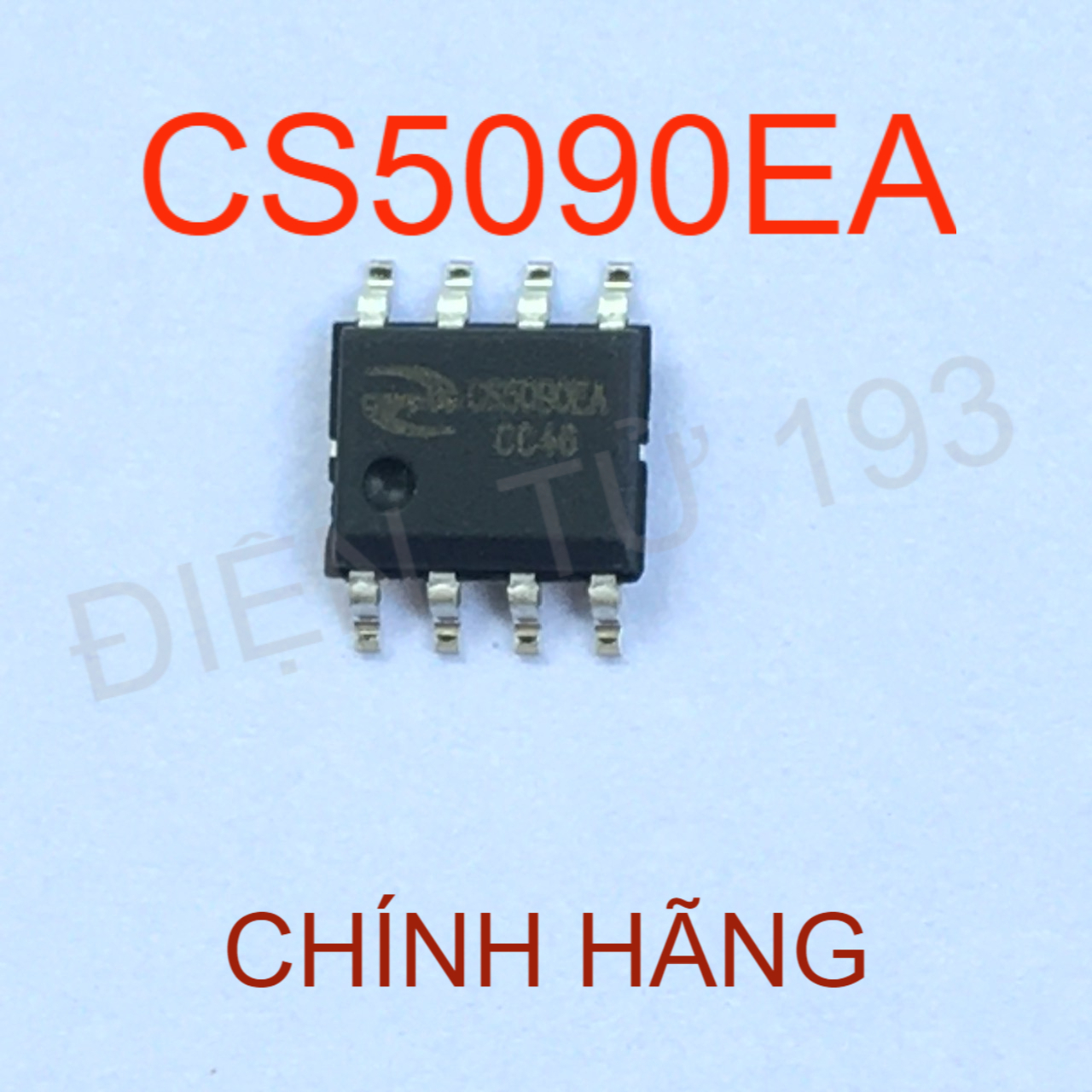

CS5090E CHÍNH HÃNG (chíp quản lý sạc)

SẢN PHẨM LÀ ẢNH THẬT ĐƯỢC CHỤP THỰC TẾ BỠI ĐIỆN TỬ 193

bản tóm tắt

CS5090EA là IC quản lý sạc tăng cường với đầu vào 5V, dòng sạc tối đa 1,5A và hỗ trợ nối tiếp các ứng dụng pin lithium hai cell.

CS5090EA tích hợp MOS nguồn và áp dụng kiến ​​trúc chuyển mạch không đồng bộ, yêu cầu rất ít thiết bị ngoại vi trong ứng dụng, điều này có thể giảm kích thước giải pháp tổng thể một cách hiệu quả và giảm chi phí BOM.Tần số làm việc của bộ chuyển đổi sạc chuyển mạch tăng cường của CS5090EA là 500KHz và hiệu suất chuyển đổi là 90%.

CS5090EA có bốn vòng tích hợp để điều khiển quá trình sạc, đó là vòng dòng điện không đổi (CC), vòng điện áp không đổi (CV), vòng điều chỉnh nhiệt độ chip, có thể điều chỉnh dòng sạc một cách thông minh để ngăn chặn đầu ra của bộ chuyển đổi bị quá tải và khớp với tất cả vòng lặp thích ứng đầu vào của Bộ điều hợp.

CS5090EA cung cấp loại gói ESOP8L nhỏ cho khách hàng lựa chọn và phạm vi nhiệt độ hoạt động định mức của nó là -40oC đến 85oC.

mô tả

Sạc tăng cường công tắc không đồng bộ đầu vào USB 5V

Điện áp làm việc 3.6V-6V, điện áp đầu cuối BAT 30V, bóng bán dẫn điện áp cao tích hợp bên trong

Dòng sạc tối đa 1,5A, dòng sạc có thể điều chỉnh bằng điện trở bên ngoài

Chức năng NTC, được ghép kênh với chức năng kích hoạt

Tăng hiệu suất sạc 90%

Tự động điều chỉnh dòng điện đầu vào để phù hợp với tất cả các bộ chuyển đổi

Hỗ trợ chỉ báo trạng thái sạc LED

Tần số chuyển đổi 500KHz, chức năng jitter tần số tích hợp

Đầu ra quá áp, bảo vệ ngắn mạch

Bảo vệ quá nhiệt IC, chức năng điều chỉnh thích ứng nhiệt độ IC

Pin tương thích với CS5090E

ESD 2KV

ứng dụng

Loa Bluetooth Máy POS thuốc lá điện tử

Đồ chơi máy bộ đàm dùng pin lithium
