Thông số kỹ thuật :

Công dụng

Nguyên lý hoạt động:

Hướng dẫn lắp đặt Combo:

Luy ý an toàn khi lắp đặt

CÓ THỂ BẠN CHƯA BIẾT

Ngắn mạch:là hiện tượng xảy ra khi dây nóng (dây dương) và dây nguội (dây âm) chập vào nhau làm phát sinh tia lửa điện. Ví dụ dây điện bị chuột cắn đứt vỏ làm 2 dây chập vào nhau, dây ổ cắm để điện để trên nền nhà bị vật nặng đè dập nát chập nhau,.. Nếu không bị ngăn chặn kịp thời dòng điện lớn sẽ làm cháy hệ thống dây và hư hỏng thiết bị chỉ trong thời gian ngắn. Trong trường hợp này cầu dao chống ngắn mạch sẽ là một giải pháp tuyệt đối an toàn.

Quá tải:là hiện tượng khi sử dụng các thiết bị điện có công suất lớn hơn công suất nguồn điện. Ví dụ ổ cắm điện có dòng tải 10A nhưng được cắm nhiều thiết bị cùng lúc dẫn đến ổ cắm bị quá tải, nóng lên rồi cháy. Trong trường hợp này cầu dao chống quá tải là một giải pháp ngăn chặn kịp thời tránh xảy ra sự cố đáng tiếc.

Dòng rò:là hiện tượng dòng điện bị rò rỉ ra ngoài vỏ thiết bị khi bộ phận cách điện bị hỏng hoặc dây dẫn điện bị bong tróc vỏ, đứt gãy. Hiện tượng này vừa gây lãng phí điện năng vừa gây nguy hiểm cho con người. Ví dụ dây điện âm tường lâu năm bị nứt, điện bị rò ta tường và truyền xuống đất, các thiết bị trong nhà không đảm bảo chất lượng bị nhiễm điện…. Trong trường hợp này cầu dao bảo vệ chống dòng rò (chống giật) sẽ cắt nguồn điện khi có dòng rò do sự cố hoặc có người chạm vào bộ phận mang điện. Ngưỡng dòng rò theo tiêu chuẩn quốc tế từ 30mA (ngưỡng gây nguy hiểm đến tính mạng).

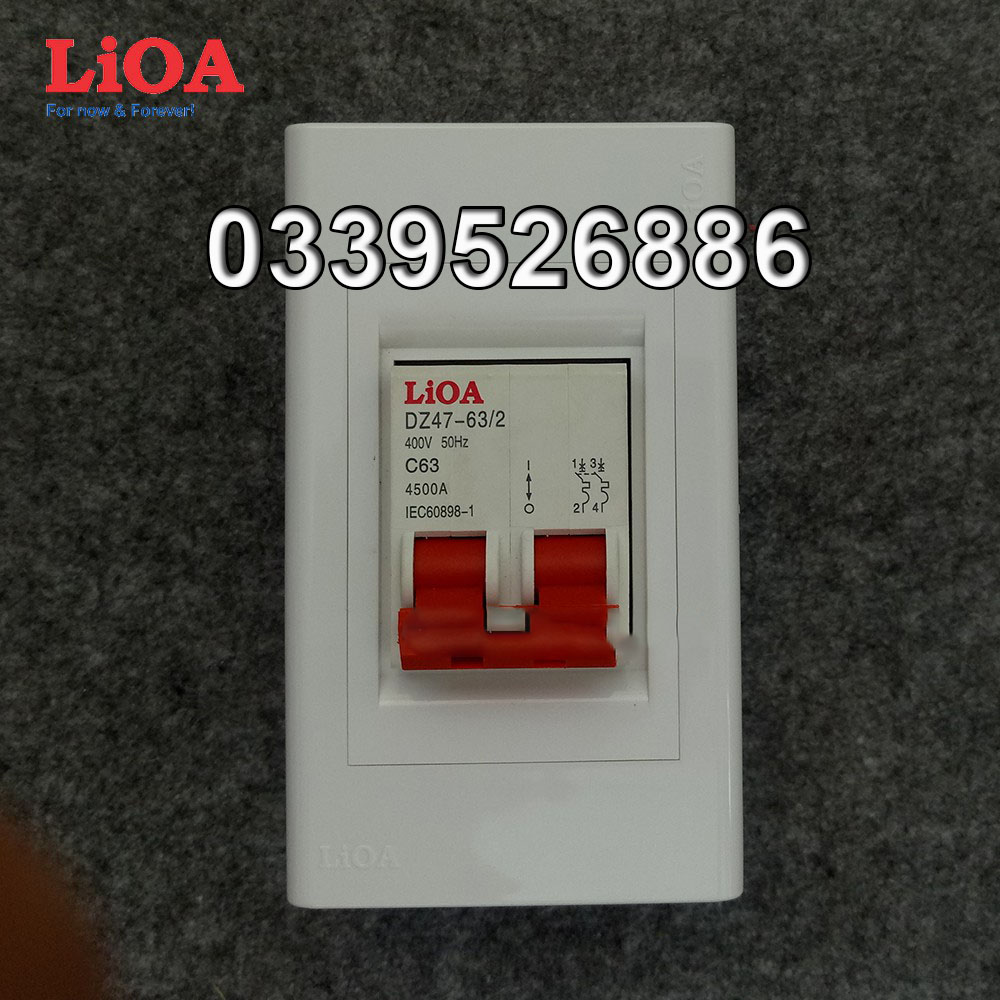

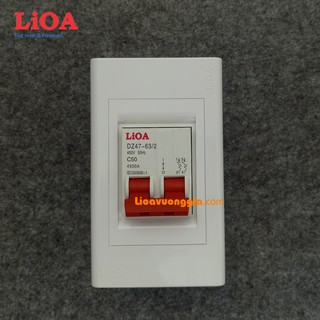

Cầu dao được sản xuất theo tiêu chuẩn quốc tế về an toàn điện IEC60898-1

Dòng điện định mức: 10A/ 16A/ 20A/ 25A/ 32A/ 40A/ 50A/ 63A (/220V)

Điện áp định mức : 230V/400V AC

Dòng cắt: 4.5kA (4500 Ampe)

Đặc tính ngắt loại C:

Bề rộng cực: 17,5mm

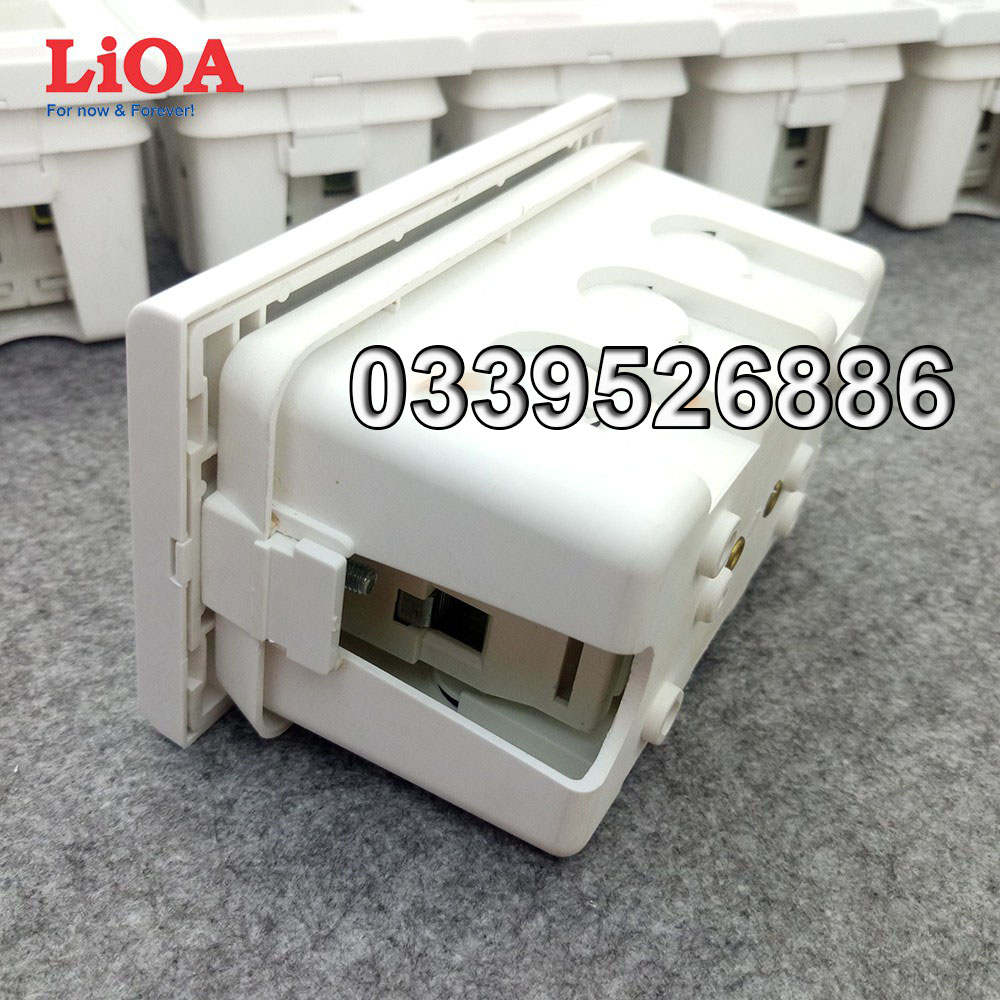

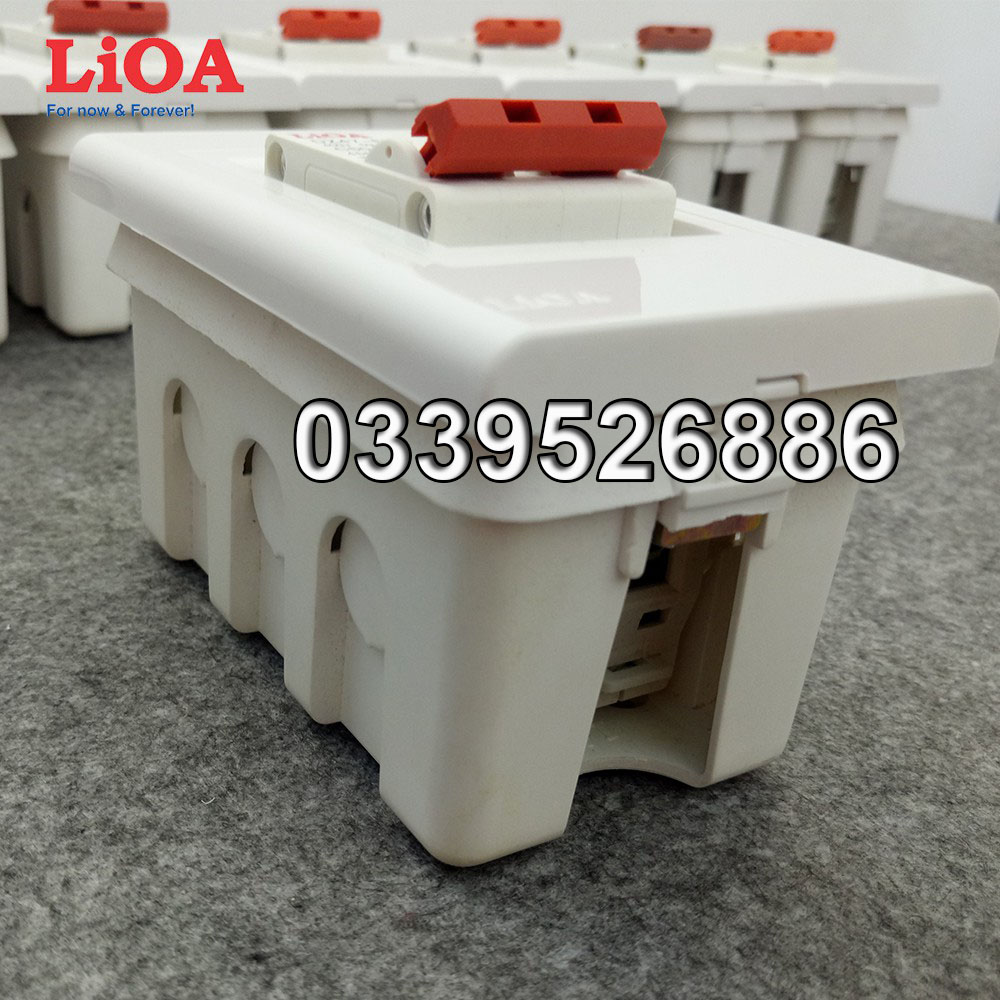

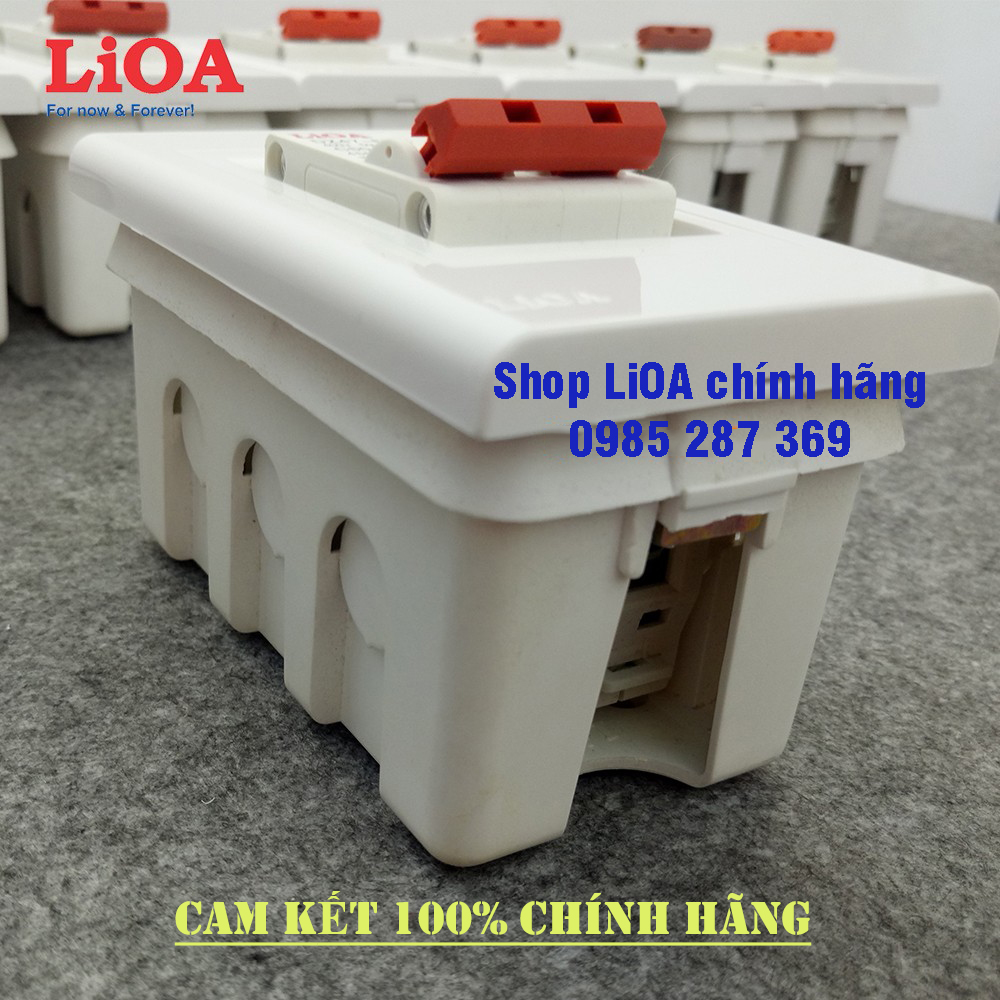

Kích thước bộ (cầu dao + hộp): Dài 11.8(cm) x Rộng 7.0(cm) x Cao 7.5 (cm) - (chiều cao bao gồm cần gạt: 8.0cm)

Lắp đặt: lắp âm tường

Bảo vệ mạch điện chống quá tải và ngắn mạch (chập mạch)

Sử dụng làm cầu dao tổng trong gia đình, cơ quan…

Sử dụng làm thiết bị đóng/ngắt an toàn(đóng/ngắt điện cả 2 cực âm và dương nên an toàn hơn so với dùng công tắc 1 cực thông thường)

Đặc biệt sử dụng làm thiết bị đóng/ngắt cho các thiết bị điện có công suất lớn như: Bếp từ, bếp hồng ngoại, máy bơm nước, máy điều hòa nhiệt độ, lò vi sóng, máy hàn điện...

Trong điều kiện hoạt động bình thường, cầu dao được đóng (mở điện) hoặc ngắt (tắt điện) bằng tay bằng cách kéo cần gạt lên trên hoặc xuống dưới.

Trong trường hợp cầu dao được mở và thiết bị đang hoạt động, khi xảy ra sự cố quá tải (thông thường là do gắn vào thiết bị có công suất cao hơn dòng tải của cầu dao hoặc có nhiều thiết bị đang cùng hoạt động đồng thời dẫn đến quá công suất), lúc này thanh lưỡng kim bị tác động bởi nhiệt sẽ nóng lên và cong lại tác động lên cơ cấu nhả của cầu dao và làm cho cầu dao tự động gạt xuống để ngắt điện. Dùng tay bật cầu dao mở điện lại khi xử lý xong sự cố bằng cách tắt bớt thiết bị điện gây quá tải.

Trong trường hợp cầu dao được mở và thiết bị đang hoạt động. Khi xảy ra sự cố ngắn mạch (chập mạch), dòng điện phát sinh sẽ rất lớn tạo ra từ trường làm cho cơ cấu nhả điện từ tác động ngay lập tức để ngắt điện.

Trong trường hợp phát sinh tia lửa điện, buồng hồ quang sẽ dập tắt tia lửa điện đảm bảo an toàn cho thiết bị và công trình.

Lưu ý luôn để cầu dao ở trạng thái ngắt điện (đầu cần gạt hướng xuống phía dưới cầu dao - đầu có ký hiệu O)

Xác định vị trí cần lắp đặt cầu dao

Dùng tuốc nơ vít mở mặt chứacầu dao

Để gỡ cầu dao ra khỏi thanh ray gài trong đế âmdùng tuốc nơ vít 2 cạnh hoặc thanh cứng gạt 2 nãy gài phía dưới cầu dao ra và kéo cầu dao ra khỏi đế âm

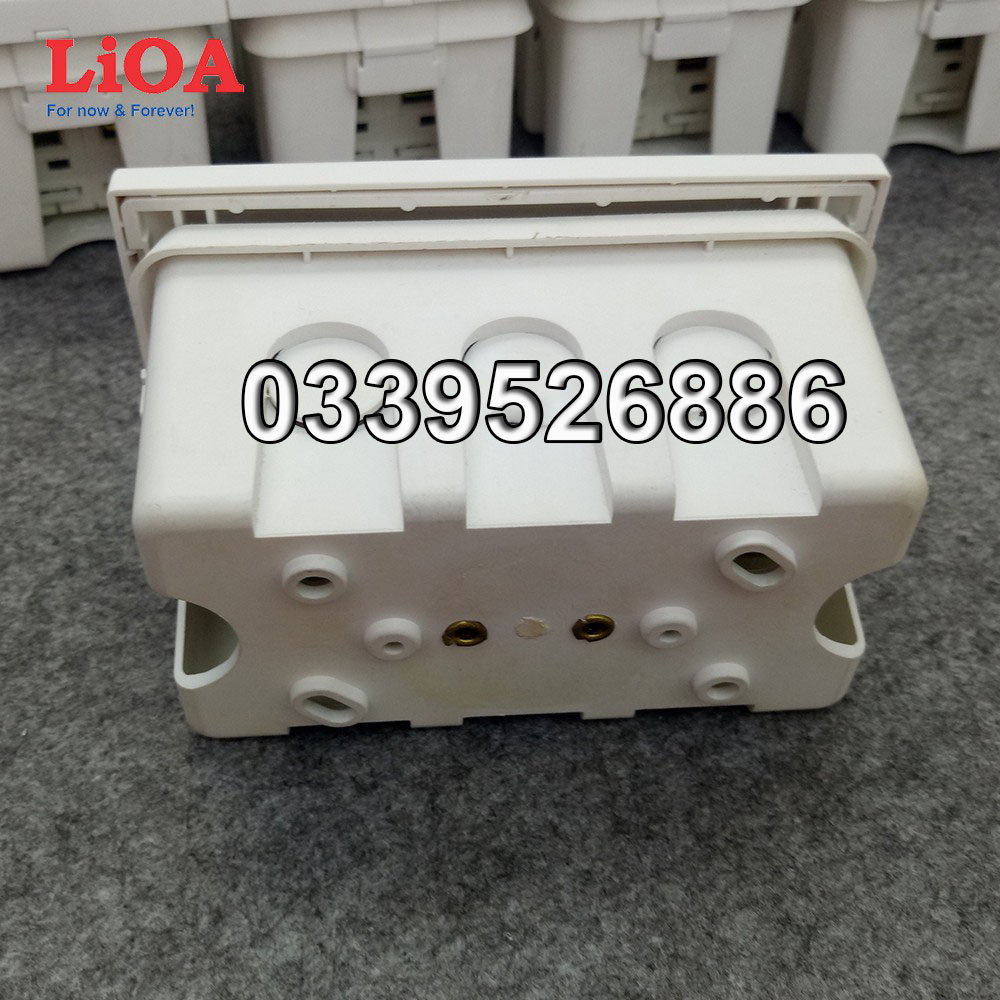

Gắn cố định đế âmcầu dao vào vị trí lắp đặt.

Gài cầu dao vào thanh gài trong hộp:Gắn trước một đầu cầu dao vào thanh ray gài và nhấn vừa lực đầu còn lại.

Trên mỗi cầu dao dầu có ký hiệu dấu I trên và O ở dưới (theo chiếu thuận của cầu dao - chiều của chữ). Quy tắc lắp dây là “vào trên, ra dưới” và “dương trái, âm phải”. Tức là nguồn điện vào cầu dao sẽ được gắn phía trên cầu dao nơi có dấu I và nguồn điện nối ra thiết bị sử dụng sẽ gắn phía dưới cầu dao nơi có dấu O, và dây dương sẽ gắn bên trái cầu dao, dây âm sẽ gắn bên phải cầu dao.

Gắn dây cấp nguồn vào cầu dao: dùng tuốc nơ vít mở ốc vít siết dây tại 2 lỗ phía trên của cầu dao (có ký hiệu I), gắn dây dương bên trái cầu dao và dây âm bên phải cầu dao.

Gắn dây cấp điện cho thiết bị sử dụng: dùng tuốc nơ vít mở ốc vít siết dây tại 2 lỗ phía dưới cầu dao (có ký hiệu O), gắn dây dương bên trái cầu dao và dây âm bên phải cầu dao.

Gắn lắp hộp cầu dao.

Việc lắp đặt cầu dao cần được thực hiện bởi người hiểu biết về điện

Trước khi lắp đặt cầu dao cần ngắt nguồn điện.

Hãy mang găng tay và giày cách điện khi lắp đặt cầu dao điện

Dùng tuốc nơ vít có phần tay cầm cách điện hoàn toàn khi thao tác lắp đặt.

Tránh chạm các bộ phận cơ thể vào các thiết bị dẫn điện khi đang lắp đặt cầu dao điện

Dùng bút thử điện để xác định chính xác cực âm và cực dương của nguồn điện (bút thử điện sáng lên khi thử đúng cực dương)

Lắp đặt đúng cực âm dương của nguồn điện vào cầu dao để đảm bảo an toàn trong quá trình vận hành và sử dụng thiết bị điện

Cần thông báo cho người khác khi ngắt điện để lắp đặt và mang đồ bảo hộ trong quá trình lắp đặt ngay cả khi đã ngắt điện hoàn toàn đề phòng sự cố ngoài ý muốn

Hệ thống điện trong gia đình, nhà xưởng nên lắp đặt cầu dao chống quá tải và ngắn mạch + cầu dao chống dòng rò (chống giật) để đảm bảo an toàn trong quá trình lắp đặt cũng như sử dụng thiết bị điện.
