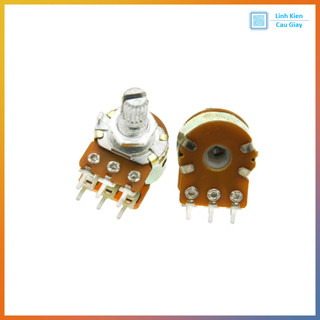

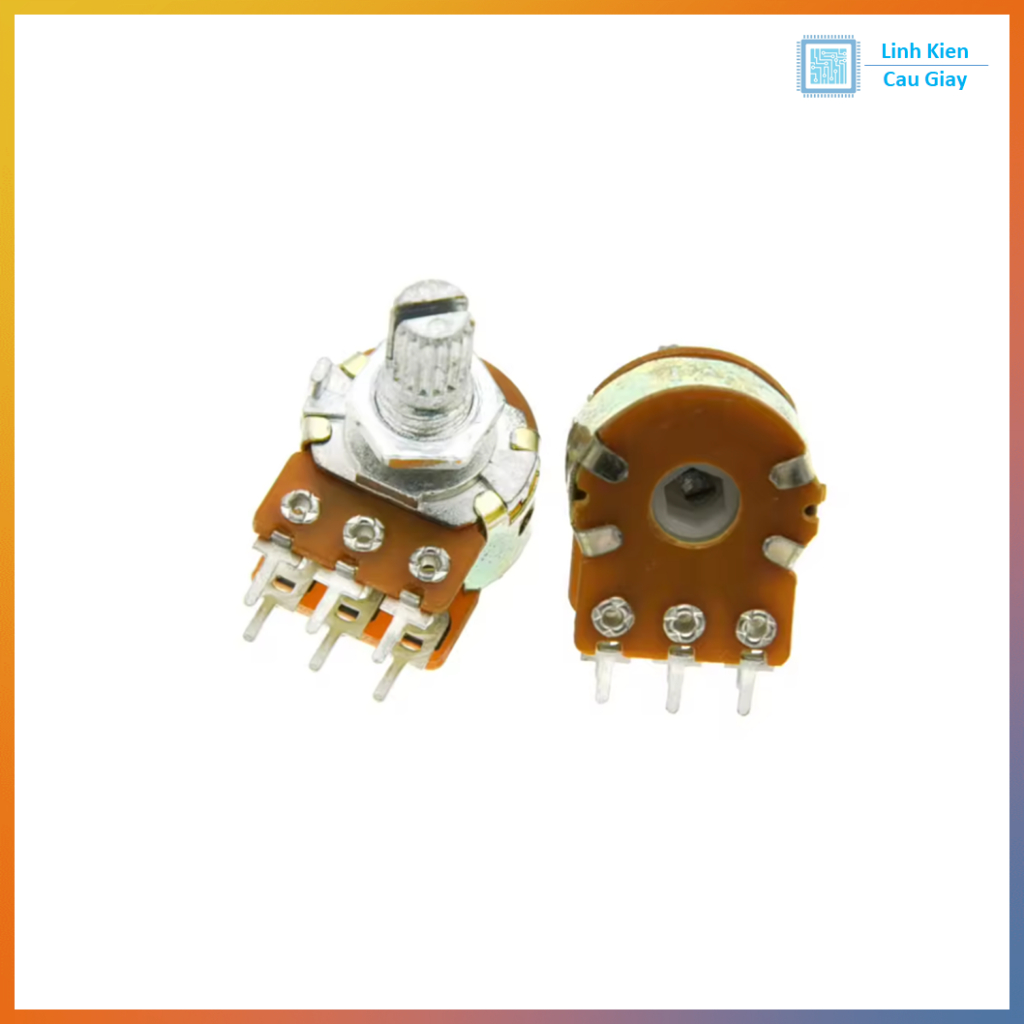

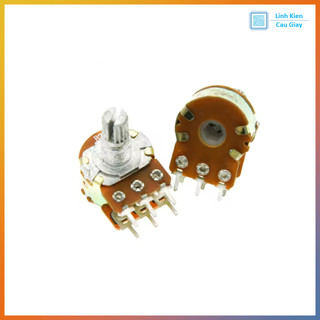

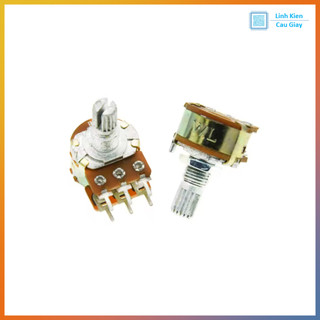

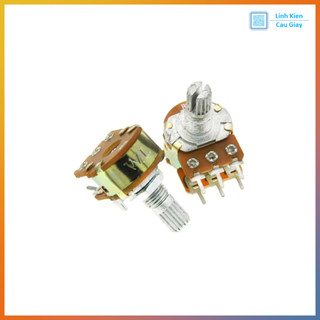

Chiết áp đôi WH148 (biến trở đôi 2 kênh)

Chiết áp đôi WH148 (biến trở đôi 2 kênh) – nhiều giá trị 1K…1M Mô tả sản phẩm Chiết áp đôi WH148 là loại biến trở đôi (Dual/Gang Potentiometer) dùng để điều chỉnh 2 kênh đồng thời bằng cùng một trục xoay, rất phổ biến trong âm thanh stereo (Volume/Balance/Tone), mạch khuếch đại, mixer mini, loa kéo, preamp, và các mạch điều khiển analog. Dòng WH148 có kết cấu chắc, thao tác xoay mượt, chân cắm dễ hàn lên PCB, phù hợp cho cả sửa chữa lẫn DIY. Sản phẩm có nhiều mức điện trở: 1K, 2K, 5K, 10K, 20K, 50K, 100K, 250K, 500K, 1M giúp bạn chọn đúng theo mạch. 2 biến trở trong 1 thân: xoay 1 trục điều khiển đồng thời 2 kênh (L/R). Thường dùng làm volume stereo, chỉnh mức tín hiệu, chỉnh tone… Dạng chân cắm PCB, dễ thay thế cho các mạch âm thanh phổ thông. Nhiều lựa chọn điện trở: 1K / 2K / 5K / 10K / 20K / 50K / 100K / 250K / 500K / 1M. Ứng dụng Âm thanh stereo: volume L/R, balance, tone (bass/treble) Mạch preamp, amplifier, mixer mini, loa kéo, karaoke Điều chỉnh mức tín hiệu analog trong các dự án DIY Sửa chữa bo mạch dùng chiết áp đôi WH148 tương đương Sơ đồ chân Chiết áp đôi có 2 cụm, mỗi cụm 3 chân (tổng 6 chân): Cụm kênh 1 (A): Chân 1: đầu dải điện trở (A1) Chân 2: Wiper (A2 – chân giữa, tín hiệu ra biến đổi) Chân 3: đầu dải điện trở (A3) Cụm kênh 2 (B): Chân 4: đầu dải điện trở (B1) Chân 5: Wiper (B2 – chân giữa) Chân 6: đầu dải điện trở (B3) Mẹo đấu volume: thường 1 đầu vào tín hiệu, 1 đầu xuống GND, chân giữa (wiper) ra mạch khuếch đại. Nếu bị “ngược chiều” (xoay lên mà nhỏ), chỉ cần đảo 2 chân ngoài của mỗi cụm. Thông số kĩ thuật Loại: Chiết áp đôi (Dual/Gang) xoay Dòng: WH148 Số chân: 6 chân (2 kênh) Giá trị điện trở (phân loại): 1K / 2K / 5K / 10K / 20K / 50K / 100K / 250K / 500K / 1M Kiểu lắp: chân cắm PCB Ứng dụng chính: audio stereo / điều chỉnh analog Hướng dẫn sử dụng Chọn đúng giá trị điện trở theo mạch (audio volume thường hay dùng 50K/100K). Xác định chân giữa là wiper bằng đồng hồ đo (xoay sẽ thay đổi điện trở). Khi lắp kênh stereo: đấu 2 cụm giống hệt nhau cho L và R. Nếu xoay bị ngược chiều tăng/giảm: đảo 2 chân ngoài của mỗi cụm. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #ChiếtÁpĐôi #WH148 #BiếnTrởĐôi #DualPotentiometer #ChiếtÁpÂmThanh #VolumeStereo #LinhKiệnÂmThanh #LinhKiệnĐiệnTử #DIYĐiệnTử #Preamp #Amplifier #MixerMini
