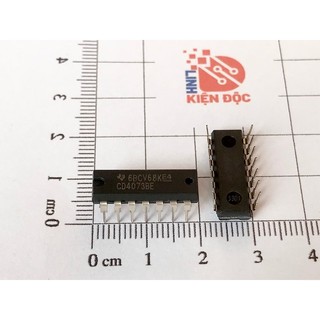

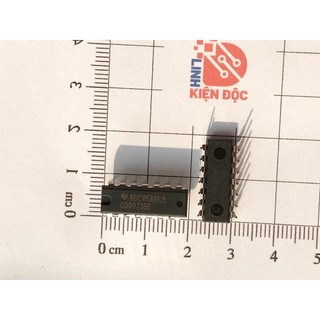

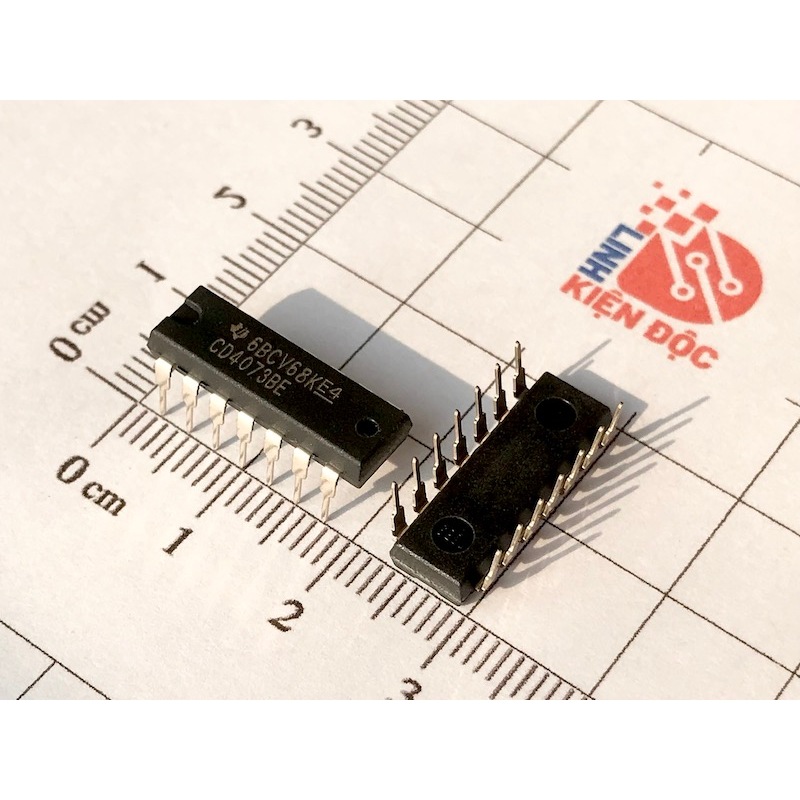

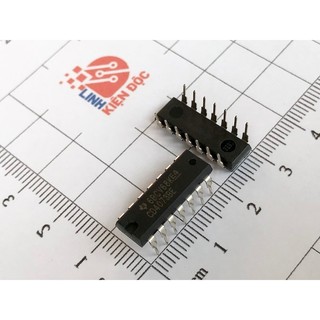

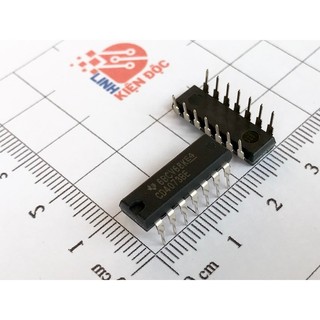

[Combo 5 chiếc] CD4073BE CD4073 4073 IC Số DIP-14

Mã sản phẩm :CD4073BE Loại linh kiện: IC số Kiểu chân: DIP14 Hình thức : Mới Tình trạng : Còn hàng Giới thiệu về IC số CD4073BE: IC CD4073 là Cổng AND 3 đầu vào được chế tạo bằng cách sử dụng công nghệ MOS (CMOS) được tích hợp với MOSFET loại P và N. IC này cho phép các nhà thiết kế hệ thống sử dụng chức năng cổng AND và bổ sung cho dòng cổng CMOS hiện có. IC cung cấp nhiều loại điện áp và điều kiện khả thi giúp dễ dàng sử dụng với các cấu hình DLD khác nhau. Đầu ra của IC luôn có sẵn ở dạng TTL, cho phép nó dễ dàng giao tiếp với CMOS, NMOS và các thiết bị TTL khác. CD4073 có dải điện áp cung cấp từ 5V đến 20V, cao hơn nhiều so với bất kỳ dòng logic hiện đại nào. Nó có đầu ra được đệm giúp cải thiện đặc tính truyền bằng cách cung cấp mức tăng rất cao. Tất cả các đầu vào đều được bảo vệ chống phóng tĩnh điện bằng điốt tới VDD và VSS. Vậy cổng AND là gì? AND là cổng logic kỹ thuật số cơ bản được sử dụng dễ dàng để thực hiện chức năng AND trong các mạch kỹ thuật số. Cổng AND sẽ mang lại đầu ra cao (1), nếu tất cả đầu vào của nó ở trạng thái CAO. Mặt khác, cổng AND sẽ mang lại đầu ra THẤP nếu ngay cả một trong các đầu vào của nó chuyển sang trạng thái THẤP. Các đặc trưng chính của CD4073BE: Điện áp hoạt động cao (lên tới 20V) Hoạt động tốc độ trung bình: tPHL, tPLH = 60ns (typ) ở 10V Đã kiểm tra 100% dòng điện tĩnh ở 20V Dòng điện đầu vào tối đa là 1µA ở 18V trên phạm vi nhiệt độ đóng gói đầy đủ; 100nA ở 18V và +25oC Đặc điểm đầu ra đối xứng được tiêu chuẩn hóa Cách để sử dụng CD4073BE? Trước hết, bạn cần có điện áp nguồn từ 3 đến 15V. Một số phiên bản chip hỗ trợ lên tới 20V. Kiểm tra bảng dữ liệu phiên bản chip của bạn để biết giá trị chính xác. Để có thể sử dụng bất kỳ cổng AND nào trong chip, trước tiên bạn cần kết nối chân VDD với cực nguồn dương và chân GND với cực nguồn âm. Các chân A, B và C là đầu vào của ba cổng AND trong IC. Các chân Q là đầu ra của cổng AND. Các lựa chọn thay thế và tương đương cho CD4073BE Bạn có thể tìm thấy IC 4073 được đánh dấu là CD4073, NTE4073, MC14073, HCF4073, TC4073 hoặc HEF4073. Thường có thêm một vài ký tự ở cuối (Ví dụ: CD4073BE).
