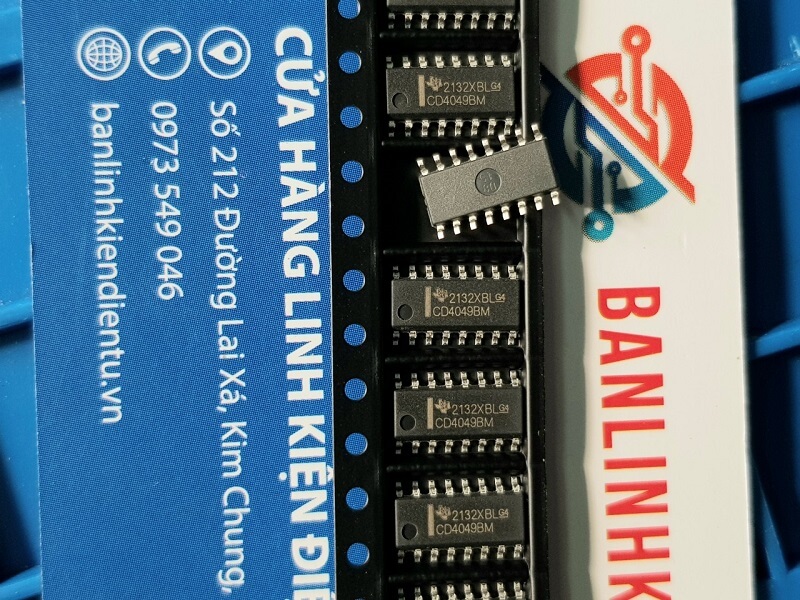

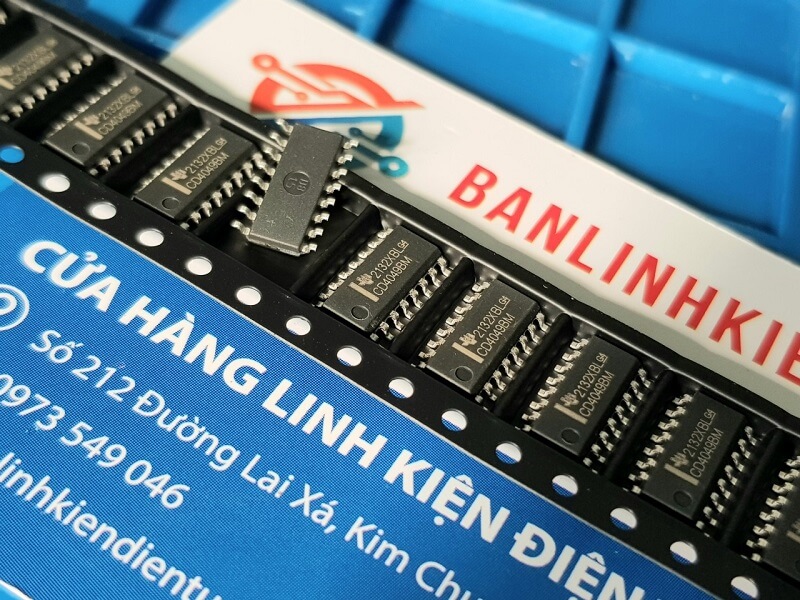

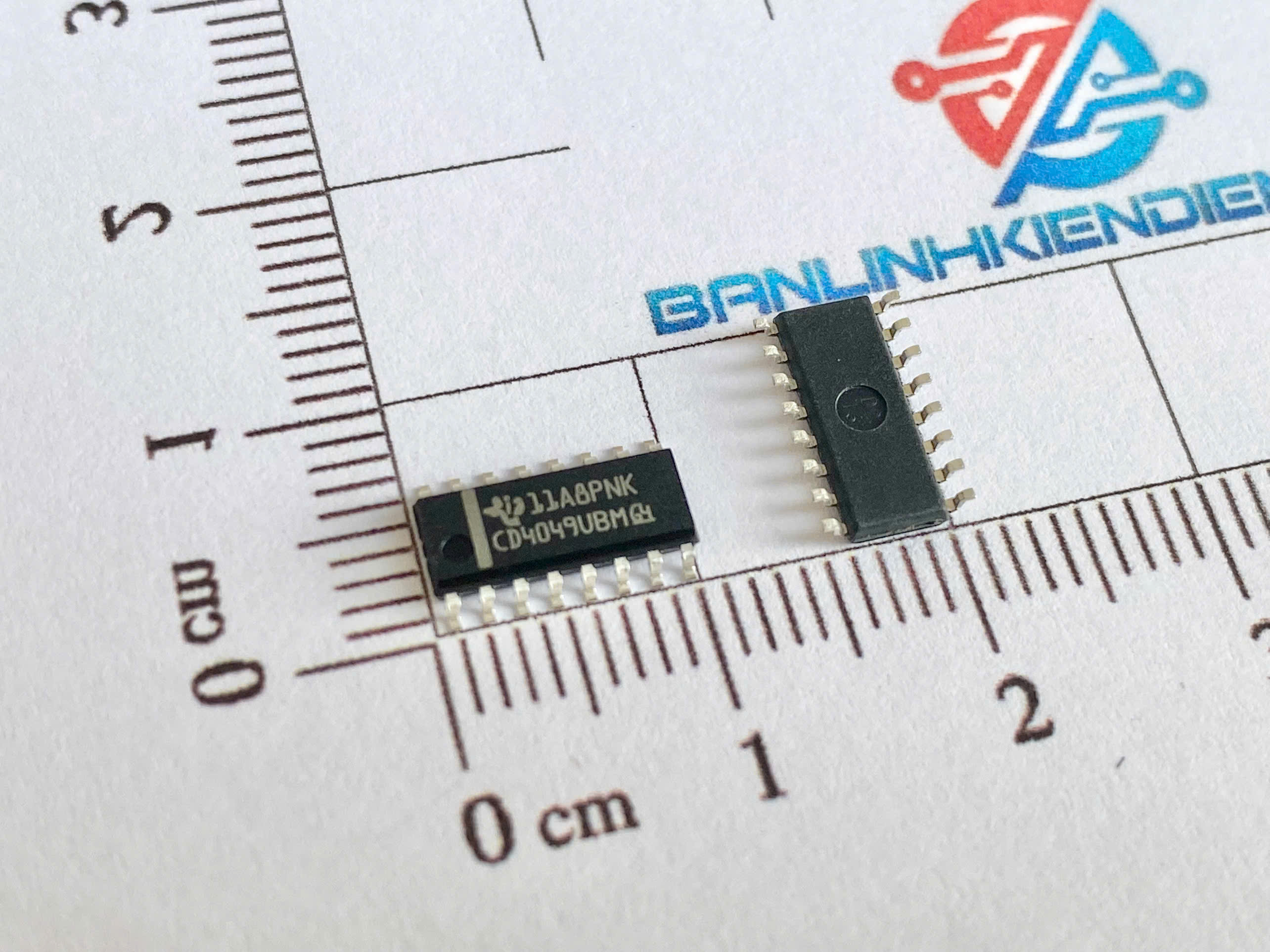

[Combo 10 chiếc] CD4049UBM, CD4049UBE, CD4049 IC Số SOP-16

Mã sản phẩm :CD4049UBM

Loại linh kiện: IC số

Kiểu chân: SOP-16

Hình thức : Mới

Tình trạng : Còn hàng

Giới thiệu về IC số CD4049UBE:

CD4049 là bộ đệm/bộ chuyển đổi đảo ngược hex, về cơ bản có nghĩa là nó có 6 cổng NOT (inverter) và nó có thể cung cấp dòng điện sink cao hơn hầu hết các cổng logic. Nó có 16 chân, hai trong số đó không được sử dụng. Con chip này thường được sử dụng để chuyển mức vì nó có thể chấp nhận điện áp đầu vào cao hơn điện áp VDD được cung cấp.

Vì nó là một IC inverter và chức năng của inverter là chuyển đổi mức logic CAO thành THẤP và THẤP thành CAO, do đó nó được sử dụng trong chuyển đổi mức logic. Hơn 18V có thể làm hỏng vi mạch nhưng giá trị tín hiệu điện áp đầu vào có thể lớn hơn điện áp nguồn, đặc biệt là trong chuyển đổi mức logic.

Thông số kỹ thuật của IC số CD4049UBE:

IC đảo chiều có thể chuyển đổi mức logic cao thành mức thấp

Dòng source và sink cao vì nó có khả năng điều khiển 2 tải TTL ở 5V trên toàn dải nhiệt độ.

100% được kiểm tra cho dòng điện tĩnh ở 20 V

Dòng đầu vào tối đa 1 µA ở 18 V trong phạm vi nhiệt độ; 100 nA ở 18 V và 25 ° C

Định mức tham số 5-V, 10-V và 15-V

Nó có gói 16 chân PDIP, SOIC, TSSOP, SO.

Bảo vệ đầu vào đặc biệt để chống lại phóng điện tĩnh.

Địa điểm bán linIC tương đương thay thế:

HEF4049B

IC 6 inverter 74HCT04

IC 6 inverter schmitt trigger 74LS14

CD4050B

Ứng dụng của IC số CD4049UBE:

IC này thường được sử dụng trong chuyển đổi mức logic. Một số ứng dụng khác bao gồm:

Thiết kế bộ dao động sóng vuông

Mạch nhân điện áp

Bộ chuyển đổi CMOS sang DTL hoặc TTL

Chuyển đổi hoặc BẬT-TẮT mạch

Trình điều khiển dòng source hoặc sink

Bạn có thể sử dụng IC này để tạo các bộ tạo xung đồng hồ và bộ tạo dao động đơn giản. IC CD4049 có thể được sử dụng trong tất cả các ứng dụng mà hoạt động của chúng phụ thuộc vào hai trạng thái 0 hoặc 1, ví dụ như trong đèn LED đơn giản, đèn đường tự động, … Có thể thiết kế mạch chuyển đổi đơn giản, mạch nhân điện áp và mạch dao động sóng vuông bằng cách sử dụng vi mạch này . Nó cũng hữu ích trong việc đảo ngược đầu ra.
