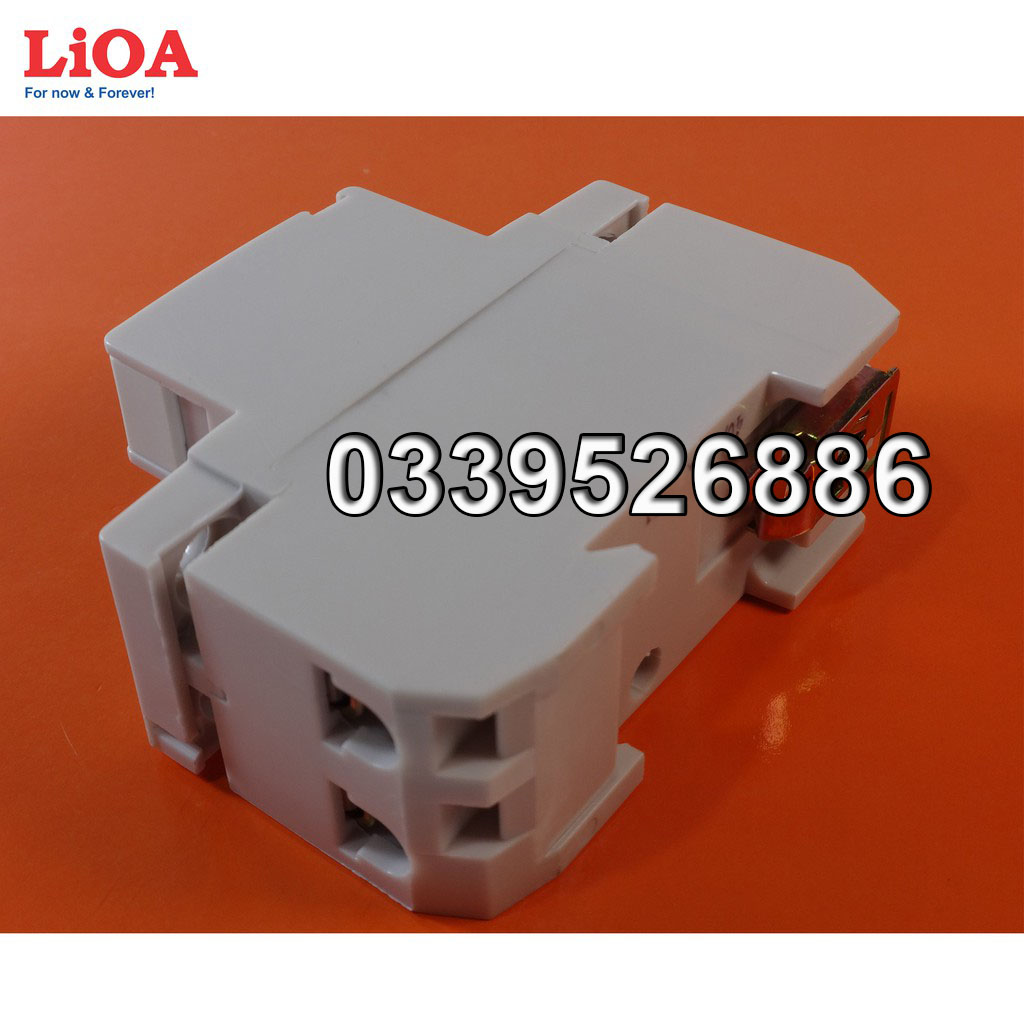

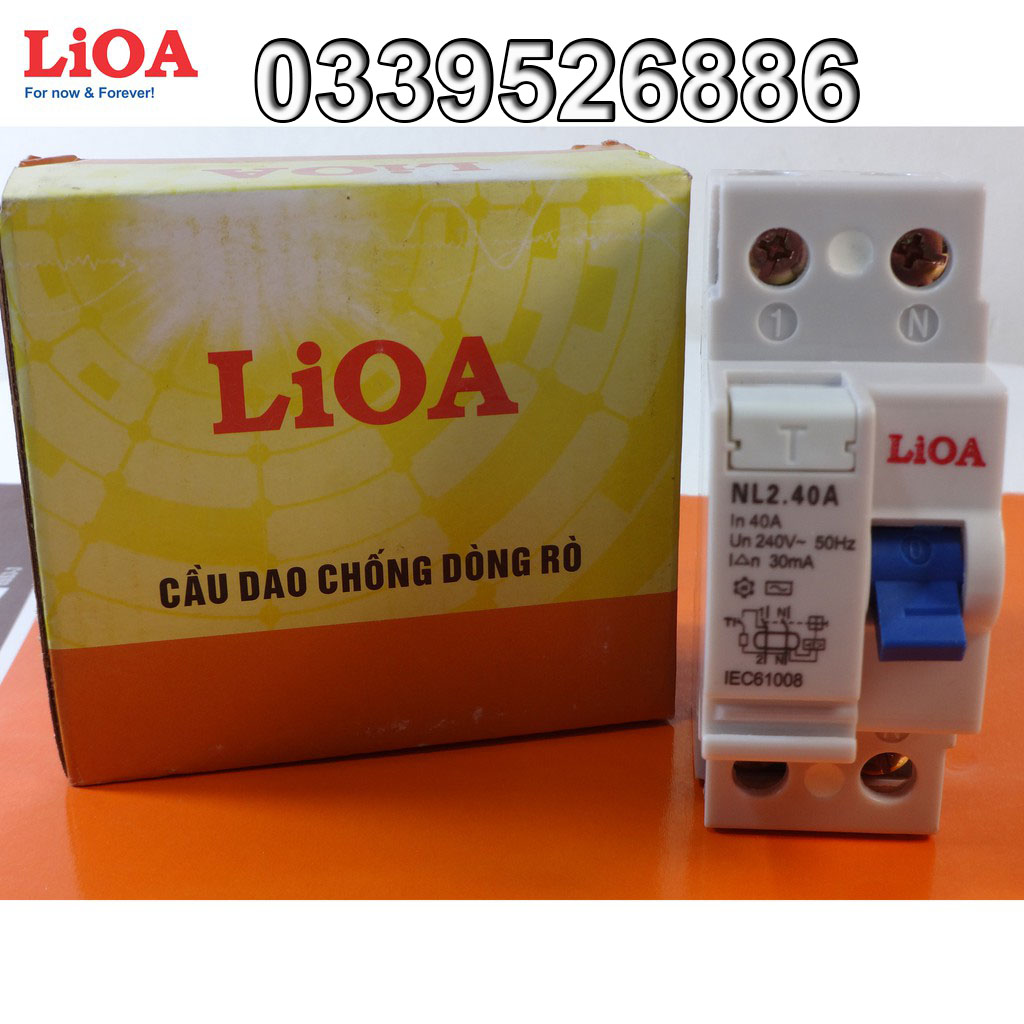

Cầu dao chống giật (chống dòng rò) LiOA 40A loại 2 cực

Thông số kỹ thuật :

• Cầu dao được sản xuất theo tiêu chuẩn quốc tế về an toàn điện IEC61008
• Dòng điện định mức: 16A/25A/32A/40A
• Điện áp định mức : 240V AC
• Dòng dư tác động danh định (dòng rò): 30mA
• Bề rộng cực : 17.5mm
• Kích thước: Dài 8.6(cm) x Rộng 3.3(cm) x Cao 7.5(cm)
• Lắp đặt: gắn nổilẫygài trên thanh ray trong hộp, trong tủ điện.

Công dụng

• Bảo vệ mạch điện chống dòng rò gây thất thoát điện năng.
• Bảo vệ con người khỏi nguy cơ điện giật nguy hiểm.
• Bảo vệ thiết bị điện không bị điện tích tụ cao gây hư hỏng hoặc hỏa hoạn.

Cấu tạo và nguyên lý hoạt động của cầu dao chống dòng rò (chống giật):

• RCCB (Residual Current Circuit Breaker) có cấu tạo giống như một chiếc cầu dao đóng/ngắt mạch điện (aptomat) nhưng có thêm một bộ phậnchống dòng rò (chống giật). Bộ phận chống dòng rò trong cầu dao chống giật thông thường được trang bị ở ngưỡng 30mA (ngưỡng có khả năng gây nguy hiểm cho con người).
• Bộ phận chống dòng rò sẽ so sánh dòng điện đi đến thiết bị sử dụng điện và dòng điện đi về qua cầu dao, nếu nhận thấy 2 dòng điện bị chênh lệch ở mức 30mA ((ngưỡng có khả năng gây nguy hiểm cho con người) trở lên cầu dao sẽ ngắt điện để bảo vệ (dưới ngưỡng này cầu dao không ngắt điện).

Một số trường hợp thường gặp trong thực tế cần trang bị cầu dao chống giật:

• Các thiết bị điện trong môi trường ẩm ướt như: máy nóng lạnh, hệ thống công tắc ổ cắm điện.... các thiết bị này thường được trang bị thiết bị chống dòng rò riêng để ngắt điện ngay lập tức khi điện bị rò.
• Các thiết bị dễ bị rò điện: máy bơm nước, máy giặt, dàn âm thanh....
• Con người chạm trực tiếp vào nguồn điện trong môi trường ẩm ướt, trong môi trường có hệ thống kim loại dẫn điện....

Cần trang bị bao nhiêu chiếc cầu dao trong hệ thống điện?

Trong hệ thống điện gia đình: tùy thuộc vào cách bố trí hệ thống điện cần lắp đặt cầu dao phù hợp. Trong trường hợp không xác định được thì tối thiểu nên lắp đặt một chiếc cầu dao chống dòng rò (chống giật) ngay sau cầu dao tổng truyền tải điện vào nhà để đảm bảo an toàn cho cả hệ thống điện trong nhà.

Hướng dẫn lắp đặt:

• Lưu ý luôn để cầu dao ở trạng thái ngắt điện (đầu cần gạt hướng xuống phía dưới cầu dao)
• Xác định vị trí cần lắp đặt cầu dao.
• Gắn dây cấp nguồn vào cầu dao: dùng tuốc nơ vít mở ốc vít siết dây tại 2 lỗ phía trên của cầu dao,gắn dây dương bên trái cầu dao và dây âm bên phải cầu dao.
• Gắn dây cấp điện cho thiết bị sử dụng: dùng tuốc nơ vít mở ốc vít siết dây tại 2 lỗ phía dưới cầu dao, gắn dây dương bên trái cầu dao và dây âm bên phải cầu dao.
• Mở điện cầu dao: kéo cần cầu dao lên trên.
• Kiểm tra công dụng của cầu dao: nhấn vào nút màu trắng có chữ T, nếu cầu dao sập xuống ngắt điện là cầu dao hoạt động tốt. Nếu cần cầu dao không sập xuống để ngắt điện tức là chức năng chống dòng rò không hoạt động hoặc điện chưa được cấp vào cầu dao.
• Định kỳ hàng tháng kiểm tra công dụng của cầu dao bằng cách nhấn vào nút (T) màu trắngtrên để đảm bảo cầu dao hoạt động tốt.

Luy ý an toàn khi lắp đặt

• Việc lắp đặt cầu dao cần được thực hiện bởi người hiểu biết về điện
• Trước khi lắp đặt cầu dao cần ngắt nguồn điện.
• Hãy mang găng tay và giày cách điện khi lắp đặt cầu dao điện
• Dùng tuốc nơ vít có phần tay cầm cách điện hoàn toàn khi thao tác lắp đặt.
• Tránh chạm các bộ phận cơ thể vào các thiết bị dẫn điện khi đang lắp đặt cầu dao điện
• Dùng bút thử điện để xác định chính xác cực âm và cực dương của nguồn điện (bút thử điện sáng lên khi thử đúng cực dương)
• Lắp đặt đúng cực âm dương của nguồn điện vào cầu dao để đảm bảo an toàn trong quá trình vận hành và sử dụng thiết bị điện
• Cần thông báo cho người khác khi ngắt điện để lắp đặt và mang đồ bảo hộ trong quá trình lắp đặt ngay cả khi đã ngắt điện hoàn toàn đề phòng sự cố ngoài ý muốn
• Hệ thống điện trong gia đình, nhà xưởng nên lắp đặt cầu dao chống quá tải và ngắn mạch + cầu dao chống dòng rò (chống giật) hoặc cầu dao 3 trong 1để đảm bảo an toàn trong quá trình lắp đặt cũng như sử dụng thiết bị điện.

CÓ THỂ BẠN CHƯA BIẾT

Ngắn mạch:là hiện tượng xảy ra khi dây nóng (dây dương) và dây nguội (dây âm) chập vào nhau làm phát sinh tia lửa điện. Ví dụ dây điện bị chuột cắn đứt vỏ làm 2 dây chập vào nhau, dây ổ cắm để điện để trên nền nhà bị vật nặng đè dập nát chập nhau,.. Nếu không bị ngăn chặn kịp thời dòng điện lớn sẽ làm cháy hệ thống dây và hư hỏng thiết bị chỉ trong thời gian ngắn. Trong trường hợp này cầu dao chống ngắn mạch sẽ là một giải pháp tuyệt đối an toàn.

Quá tải:là hiện tượng khi sử dụng các thiết bị điện có công suất lớn hơn công suất nguồn điện. Ví dụ ổ cắm điện có dòng tải 10A nhưng được cắm nhiều thiết bị cùng lúc dẫn đến ổ cắm bị quá tải, nóng lên rồi cháy. Trong trường hợp này cầu dao chống quá tải là một giải pháp ngăn chặn kịp thời tránh xảy ra sự cố đáng tiếc.

Dòng rò:là hiện tượng dòng điện bị rò rỉ ra ngoài vỏ thiết bị khi bộ phận cách điện bị hỏng hoặc dây dẫn điện bị bong tróc vỏ, đứt gãy. Hiện tượng này vừa gây lãng phí điện năng vừa gây nguy hiểm cho con người. Ví dụ dây điện âm tường lâu năm bị nứt, điện bị rò ta tường và truyền xuống đất, các thiết bị trong nhà không đảm bảo chất lượng bị nhiễm điện…. Trong trường hợp này cầu dao bảo vệ chống dòng rò (chống giật) sẽ cắt nguồn điện khi có dòng rò do sự cố hoặc có người chạm vào bộ phận mang điện. Ngưỡng dòng rò theo tiêu chuẩn quốc tế từ 30mA (ngưỡng gây nguy hiểm đến tính mạng).
