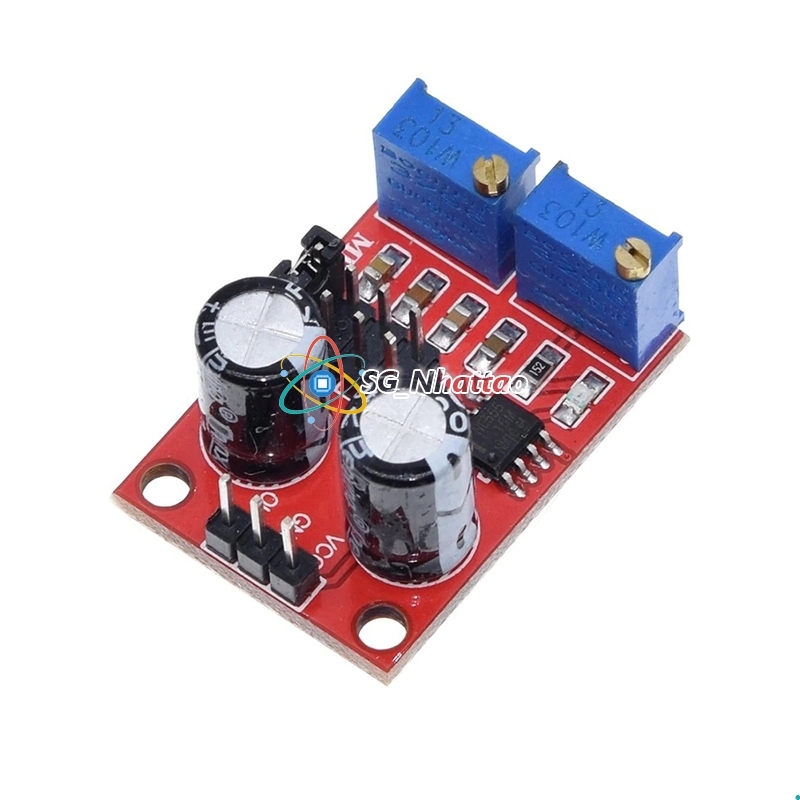

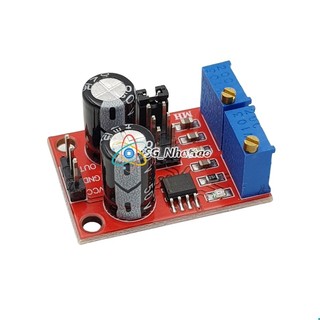

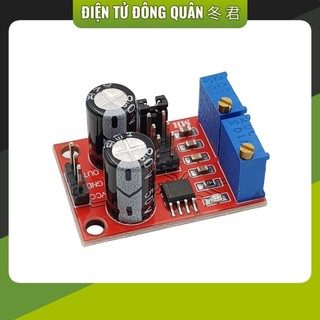

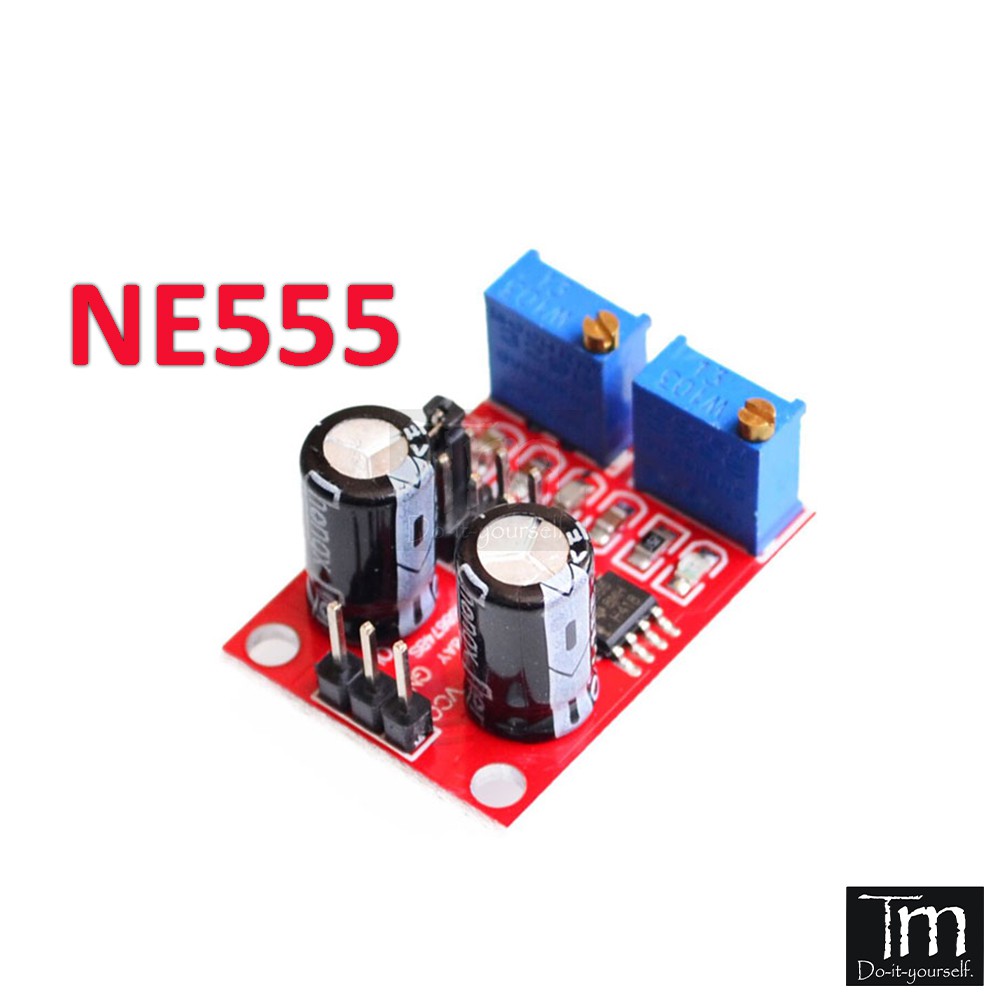

Mạch tạo xung NE555 - dùng để tạo xung vuông với tần số và biên độ có thể điều chỉnh được trên mạch

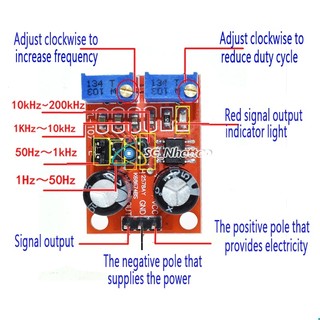

Mạch tạo xung vuông NE555 được sử dụng để tạo xung vuông với tần số và biên độ có thể điều chỉnh được trên mạch, thích hợp cho các ứng dụng tạo xung, điều khiển động cơ nhanh chậm,.... Thông số kỹ thuật : Mạch tạo xung vuông NE555 Điện thế ngõ vào: từ 5 ~ 15VDC. Chú ý: khi nguồn cung là 5V, dòngngõ ra có thể xung quanh giá trị 15mA, khi nguồn cấp là 15VDC thì dòng ngõ ra có thể đạt xung quanh giá trị 35mA. Độ lớn áp đỉnh ngõ ra: từ 4.2VPP – 11.4VPP (điện áp ngõ vào khác nhau thì độ lớn áp ngõ ra khác nhau) Độ rộng xung ngõ (Duty Cycle) ra có thể điều chỉnh được. Vùng tần số ngõ ra có thể chọn: LF: 1Hz ~ 50Hz IF: 50Hz ~ 1KHz High-frequency: 1KHz ~ 10KHz HF: 10KHz ~ 200KHz LED chỉ thị ngõ ra: mức thấp: LED On, mức cao: LED Off, Mức bình thường: LED nhấp nháy Độ lớn Maximum dòng ngõ ra : >=15mA (khi nguồn ngõ vào 5V) >=35mA(khi nguồn ngõ vào là 12V) Tần số ngõ ra có thể điều chỉnh được thông qua công thức sau: T = 0.7(RA + 2*RB) *C Trong đó: RA, RB từ 010k. LF khi C = 0.00uF IF khi C = 0.1uF HF khi C = 1uF HF khi C = 100uF
