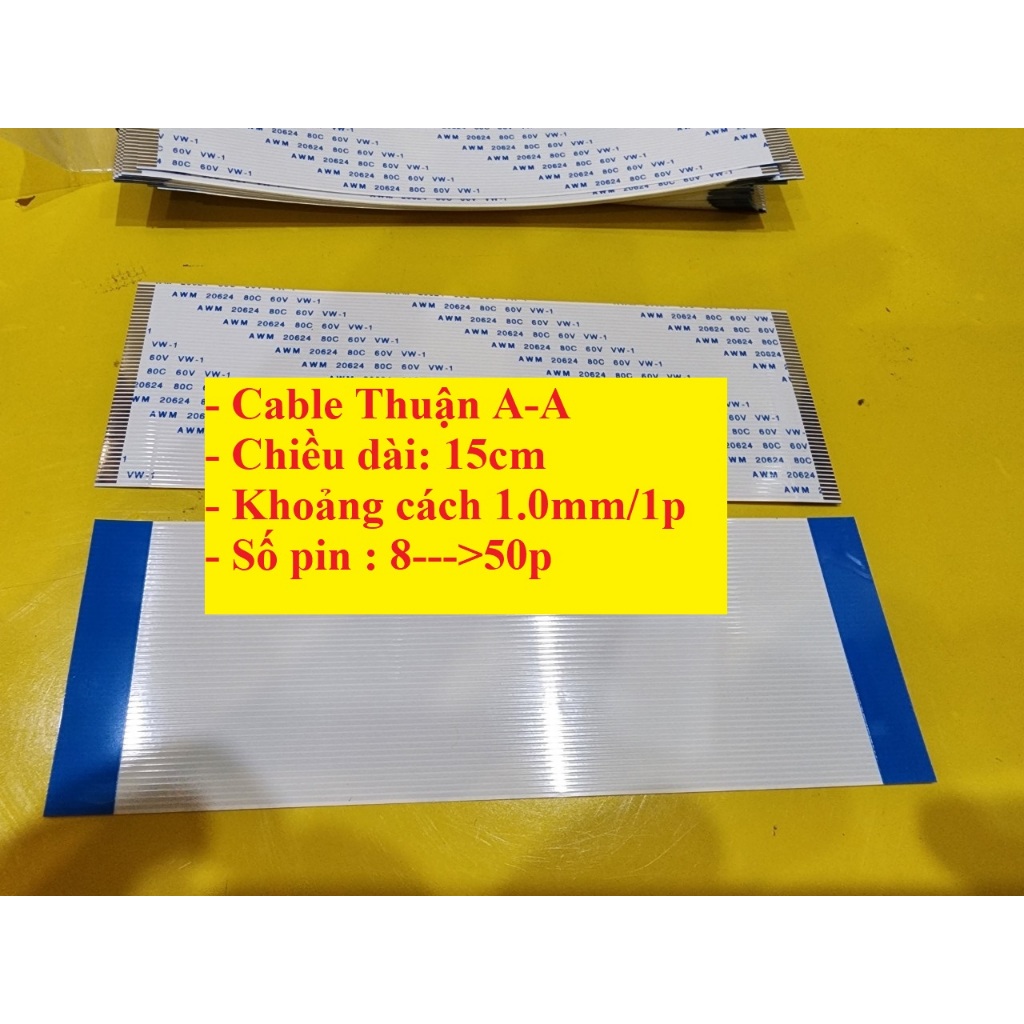

Cable FFC THUẬN (Type A) 1.0mm, Dài 15cm (Số chân pin từ 8 đến 50pin)

Cable FFC THUẬN (Type A) 1.0mm, Dài 15cm (Số chân pin từ 8 đến 50pin) --------- * * Thông số cab cần xác định và cách xác định thông số cab: 1. Xác định Số pin (đếm bao nhiêu số pin) 2. Xác định Khoảng cách chân pin (muốn biết cái này thì đo chiều rộng của cab là bao nhiêu, chia cho số pin đếm được rồi suy ra khoảng cách thuộc một trong ba khoảng cách: 0.5mm, 1.0mm, 1.25mm, vì nó chỉ có 3 khoảng cách này thôi) {* Cách tính khoảng cách chân: + 0.5mm : Đo độ rộng bản cable rồi chia cho số chân ( số pin) = ~ 0.5 Ví dụ: Cable 16 chân( pin). Đo được ~8mm Tính ra: 8/16 = 0.5==>là cable 0.5 + 1.0mm : Đo độ rộng bản cable rồi chia cho số chân ( số pin) = ~ 1.0 Ví dụ: Cable 16 chân( pin). Đo được ~16mm Tính ra: 16/16 = 1.0==>là cable 1.0 + 1.25mm : Đo độ rộng bản cable rồi chia cho số chân ( số pin) = ~ 1.25 Ví dụ: Cable 16 chân( pin). Đo được ~20mm Tính ra: 20/16 = 1.25==>là cable 1.25 ( Sai số phép đo hoặc phép chia là +-1.0mm )} 3. Xác định chiều dài cab là bao nhiêu 4. Xác định Cab đó thuộc cab thuận (A) hay nghịch (B) + Loại THUẬN (Type A - hai mặt kết nối CÙNG chiều) + Loại NGHỊCH (Type B - hai mặt kết nối NGƯỢC chiều) -------------------------------------------------------- * Thông tin chi tiết sản phẩm Cable FFC : - Loại cable:Cable phẳng FFC loại THUẬN (Type A - hai mặt kết nối cùng chiều) - Khoảng cách pin (Khoảng cách chân): 1.0mm - Số lượng pin (Số chân):Từ 8 đến 50 chân (pin). - Chiều dài Cable:15cm Cable FFCdùng kết nối trong các mạch điện của các thiết bị như tivi, đầu, đài, hay các thiết bị gia dụng có mạch điện tử như nồi cơm, bếp từ,... Trong lĩnh vực kết nối, đầu nối FFC và đầu nối FPC thường gây nhầm lẫn. Mặc dù cả hai là các kết nối cáp linh hoạt, có một số khác biệt giữa các kết nối FFC và đầu nối FPC. - Đầu nối FFC là cáp phẳng linh hoạt (Flexible Flat Cable) là đầu nối mạch in linh hoạt, FPC (Flexible Print Circuit). Phát biểu trong hình thức sản xuất của cả hai, họ là những cách khác nhau của hình thành dòng. - FPC là sử dụng phương pháp khắc axit hóa học FCCL (dẻo dẻo) chế biến tuyến đường của các loại khác nhau hai mặt và multilayer linh hoạt mạch cấu trúc của tấm. #cab #cable #cableketnoi #ffc #cableffc #cabffc
