1 / 5 Bộ Đèn Nước NE555 + CD4017 Đèn Nước LED Điện Tử DIY Phần DIY DIY Bộ

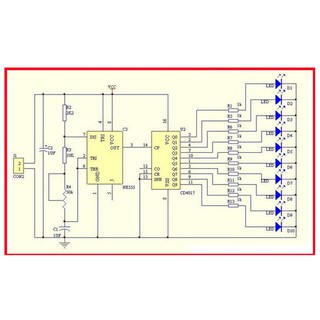

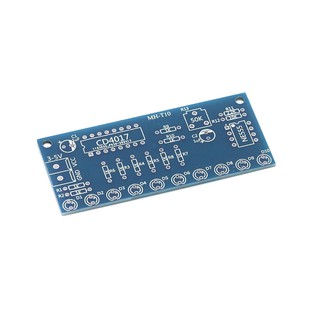

Không có hàn cho sản phẩm, bạn cần phải tự làm các sản phẩm hàn của riêng mình!Xin hãy chú ý!!!! Kích thước bảng. 53mm * 19mm Điện áp cung cấp: 2,5-14 .5 V Gói này chủ yếu là mạch đếm và mạch dao động công cộng do đồng hồ tạo ra, từ lõi của bộ rung NE555 kích thích tự động thông qua R2, R3, R4 sạc tụ điện C1, C1 bắt đầu khi sạc, NE555 2 Chân vẫn thấp nên chân đầu ra cao khi nguồn qua R2, R3, R4 để sạc C1 đến 2/3 điện áp nguồn, chân đầu ra 3 cấp độ từ cao đến thấp, NE555 Conducting internal discharge, capacitor C1 through R4, R3, NE555 7 feet discharge until the voltage across C1 is less than 1/3 of the supply voltage, NE555 and 3 feet level from low to high. C1 and charge again this cycle oscillations formed. Thời gian sạc: 0,695 (R2 + R3 + R4) C1, thời gian xả: 0,695 (R4 + R3) C1, R4 có thể được điều chỉnh để điều khiển tần số đầu ra của bộ dao động, tín hiệu đồng hồ dao động được áp dụng liên tục Ne555 CD4017 14 feet, thiết bị đầu cuối đầu ra 10 được kết nối với CD4017 10 LED, khi đầu cuối đầu ra 10 turns CD4017 tạo ra tín hiệu đồng hồ được áp dụng ở mức cao, D1 - D10 are sequentially Lit to form a water -light effect. Bạn có thể điều chỉnh tốc độ dòng chảy Đèn LED R4
