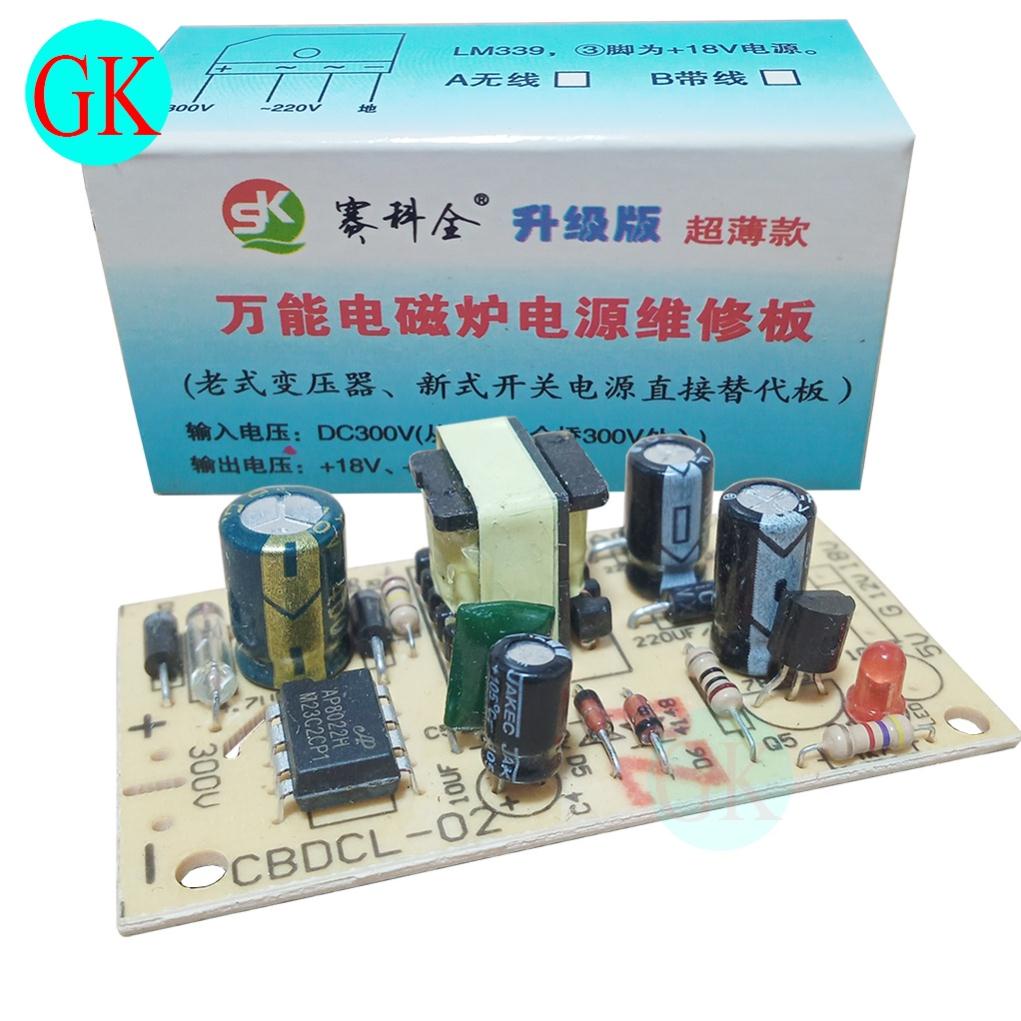

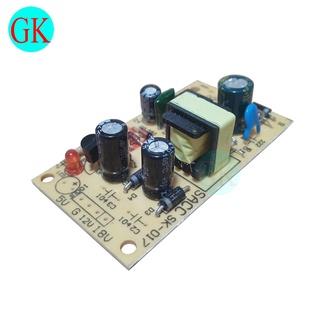

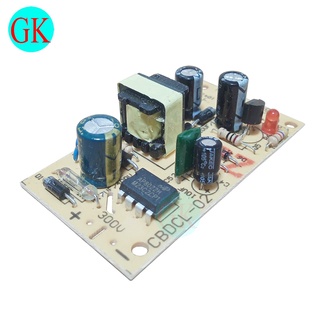

Bo mạch nguồn dùng cho bếp từ (5V, 12V, 18V) [G8-T3-07]

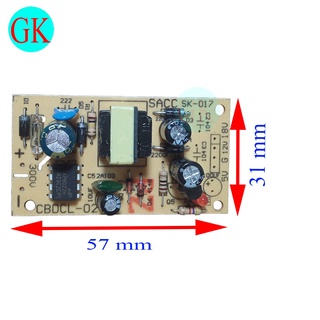

Sản phẩm: Bo mạch nguồn dùng cho bếp từ (5V, 12V, 18V) [G8-T3-07] _Mạch thường sử dụng trong sửa chữa các thiết bị điện tử, đặc biệt là bếp từ, bếp hồng ngoại. _Mạch không cách ly giữa sơ cấp và thứ cấp, kỹ thuật viên lưu ý khi sử dụng và ứng dụng vào công việc. <>Thông số kỹ thuật: _Kích thước: 31x57 (mm). _Điện áp vào: 300Vdc _Điện áp ra: 18Vdc, 12Vdc, 5Vdc __18Vdc được lấy về hồi tiếp, do đó điện áp này luôn ổn định. __12Vdc có thể thay đổi tùy vào tải. __5Vdc được hạ áp từ đường 12Vdc qua ic 78L05. <>Kết nối: _Cấp nguồn 300Vdc vào đường (+) và (-) trên mạch, ký hiệu 300V. Lưu ý cấp đúng chiều (+) và (-). _Nguồn ra lấy G là dây chung, các điện áp còn lại là 5V, 12V, 18V tương ứng ký hiệu trên bo mạch. ++Thông số kích thước có thể có sai số do shop chỉ đo thủ công ++Màu sắc của sản phẩm có thể khác trong ảnh do điều kiện ánh sáng và màn hình mỗi thiết bị. <>Bổ sung: _Tên sản phẩm nếu có chứa cụm từ [xx-xx-xx], thì đây là mã kho hoặc mã sản phẩm riêng của shop.
