BO MẠCH KHUẾCH ĐẠI ÂM THANH 200W AMLY ( LOA KÉO - 2 KÊNH )

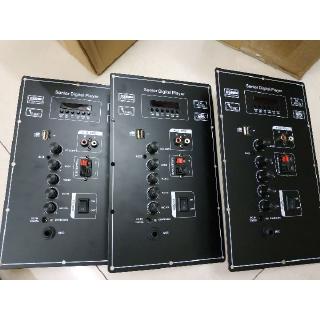

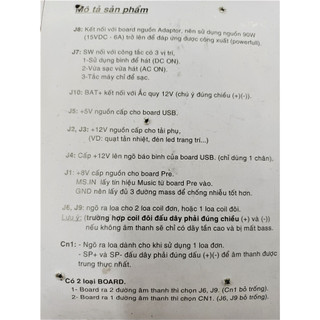

HƯỚNG DẪN DỬ DỤNG J8: kết nối với board nguồn Adaptor, nên sử dụng nguồn 90W ( 15VDC -6A) trở lên để đáp ứng được công suất ( powerfull) J7: SW nối với công tắc có 3 vị trí Sử dụng bình để hát ( DC ON) Vừa sạc vừa hát (AC ON) Tắc máy chỉ để sạc J10: BAT+ kết nối với ắc quy 12V ( chú ý đúng chiều (+) (-) J5: +5V nguồn cấp cho board USB J2,J3: +12V nguồn cấp cho tải phụ, ( VD: quạt tản nhiệt, đèn led trang trí…) J4: Cấp +12V lên ngõ báo bình của board USB ( chỉ dùng 1 chân) J1: +8V cấp nguồn cho board Pre MS.IN lấy tín hiệu Music từ board Pre vào GND nên lấy đủ 3 đường mass để chống nhiễu tốt hơn J6,J9: ngõ ra loa cho 2 loa coil đơn, hoặc 1 loa coil đôi Lưu ý: trường hợp coil đôi đấu dây phải đúng chiều (+) (-) nếu không âm thanh sẽ chỉ có dãy tần cao và bị mất bass Cn1: Ngõ ra loa dành cho khi sử dụng 1 loa đơn SP+ và SP- đấu dây phải đúng (+) (-) để âm thanh được trung thực nhất Có 2 loại board Board ra 2 đường âm thanh thì chọn J6, J9 (Cn1 bỏ trống) Board ra 1 đường âm thanh thì chọn CN1 (J6, J9 bỏ trống) Kích thước: 7,5x12,5cm
