Mạch điều khiển ATS + Máy phát điện + Sạc bù acquy

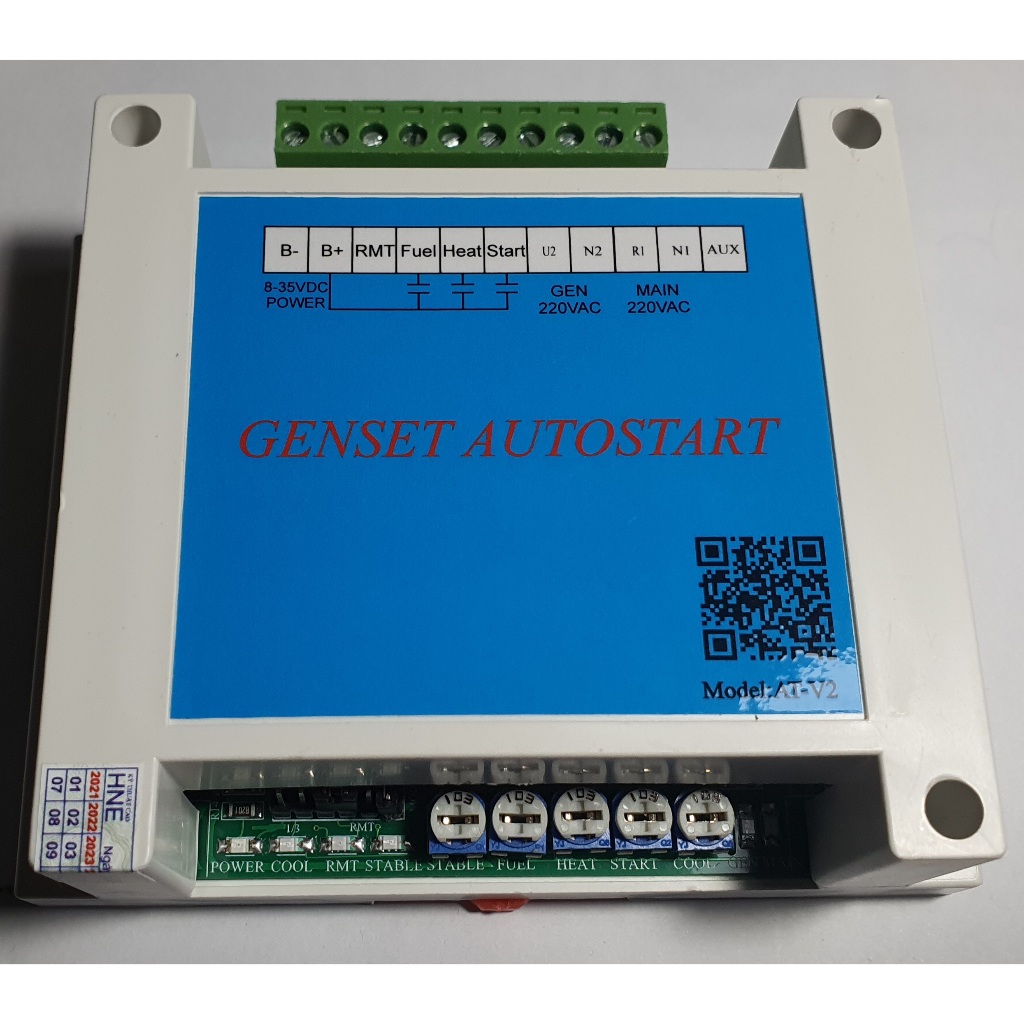

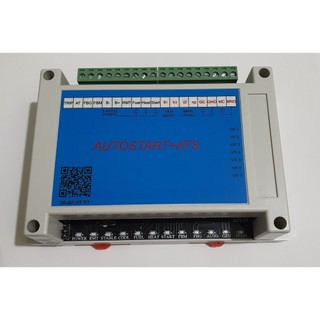

BỘ NÂNG CAO có 2 chức năng điều khiển chuyển nguồn tự động + điều khiển máy phát nổ tự động. Khi chỉ muốn điều khiển ATS riêng không muốn điều khiển máy phát, hoặc muốn điều khiển máy phát mà không muốn điều khiển ATS. Khi muốn điều khiển ATS với điều khiển máy phát điện theo tín hiệu điện lưới, máy phát 220V đưa trực tiếp vào mạch k cần tín hiệu báo mất điện bên ngoài. NGÕ VÀO - B+ B- Nguồn cấp 6-35V AT: Ngõ tín hiệu cho phép điều khiển ATS tự động RMT(REM): Cho phép máy phát chạy khi mất điện nối với B-. GEN 220V: 2 chân lấy tín hiệu máy phát điện báo máy phát đã nổ hoặc chưa nổ MAIN 220V : 2 chân lấy tín hiệu điện lưới để báo có điện lưới hoặc mất điện lưới FBG: Chân tín hiệu phản hổi khi ATS bên máy phát đóng nối B- FBM: Chân tín hiệu phản hồi khi ATS bên điện lưới đóng nối B- GC GNO: Cặp tiếp điểm đóng ATS bên máy phát MC MNO: Cặp tiếp điểm đóng ATS bên điện lưới Chỉnh được Thời gian làm mát máy, Thời gian đóng tiếp điểm ATS điện lưới, đóng tiếp điểm ATS máy phát, Thời gian chờ ổn đinh hệ thống.... ỨNG DỤNG: Điều khiển tất cả loại máy phát điện đề nổ bằng chìa khóa ATS điều khiển cho dạng Contactor, ATS china, ATS dùng máy cắt..... kích thước cơ bản: 115*90*45mm kích thước nâng cao: 145*90*45mm
