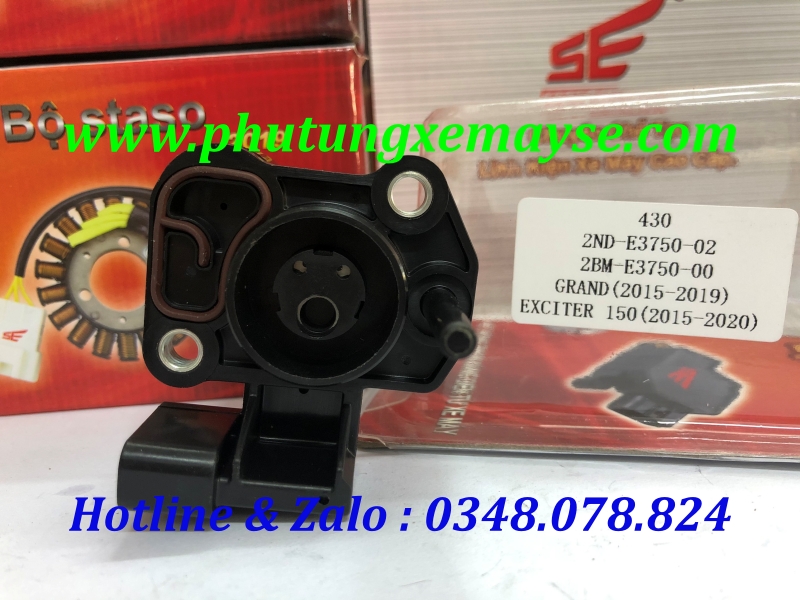

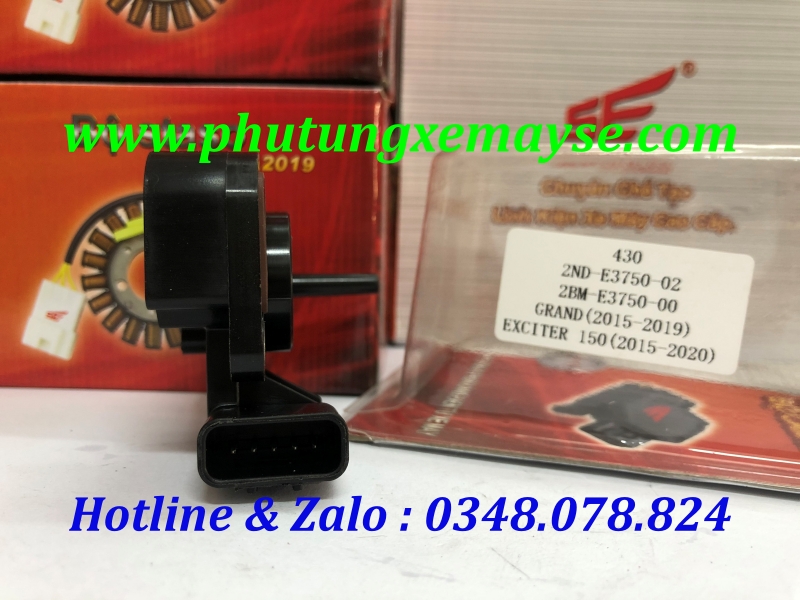

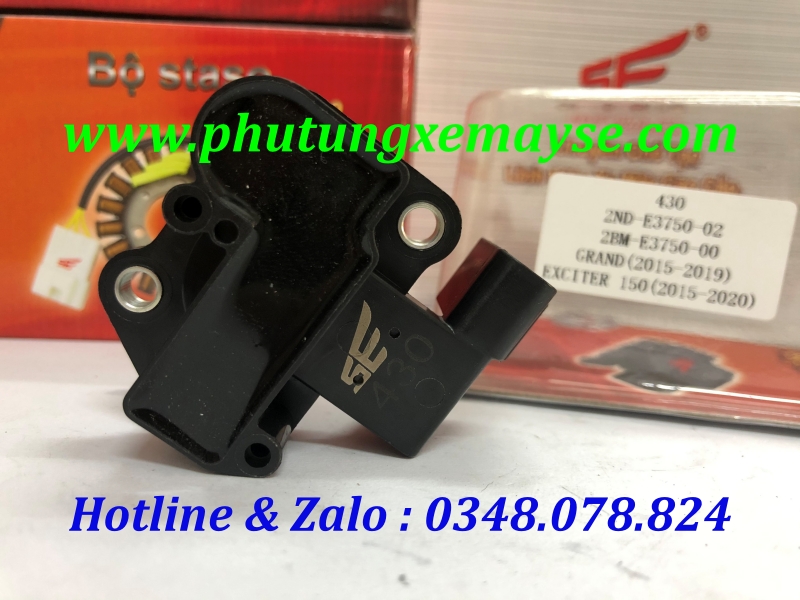

Bộ 3 cảm biến xe GRANDE (2015-2019), EXCITER 150 (2015-2020)

Bộ ba cảm biến trên dòng xe phun xăng điện tử FI là một bộ phận quan trọng, ảnh hưởng trực tiếp đến quá trình vận hành xe.

Bộ ba này bao gồm các cảm biến: Cảm biến vị trí bướm ga TP, cảm biến áp suất khí nạp MAP, cảm biến nhiệt độ khí nạp IAT được đặt ở vị trí họng ga.

1. Cảm biến vị trí bướm ga TPS (Throuttle Position Sensor).

Có nhiệm vụ xác định góc mở bướm ga và chuyển đổi thành tín hiệu điện áp gửi về ECU giúp điều chỉnh lượng phun nhiên liệu theo góc mở của bướm ga.

Cấu tạo bao gồm: một biến trở được đặt cùng với trục bướm ga trên họng ga và điểm tiếp xúc dịch chuyển trên biến trở cùng với bướm ga

2. Cảm biến áp suất đường ống nạp MAP (Manifold Absolute Pressure).

Bộ phận này phát hiện ra sự thay đổi áp suất chân không bên trong cổ hút và gửi tín hiệu điện áp về ECU để tính toán lượng nhiên liệu cần thiết cho động cơ.

Cảm biến áp suất đường ống nạp bao gồm các thành phần sau: Buồng chân không, thiết bị cảm nhận áp suất (màn silicone) sẽ thay đổi điện trở của nó khi có áp suất và một bộ phận khuếch đại sự thay đổi điện áp.

3. Cảm biến nhiệt độ khí nạp IAT (Intake Air Temperature).

Cảm biến nhiệt độ khí nạp được dùng để đo nhiệt độ khí nạp vào động cơ và gửi tín hiệu về ECU.

Cảm biến nhiệt độ khí nạp bao gồm một điện trở nhiệt, điện trở của nó thay đổi theo sự thay đổi của nhiệt độ.
