ATS Thiết bị chuyển mạch tự động 1 pha 63A/220V,Bộ chuyển đổi nguồn điện tự động ATS, cầu dao đảo chiều tự động ATS, ATS 1 pha

Thương hiệu GECHELE là một thương hiệt nổi tiếng trên thế giới chuyên dụng về thiết bị điện tự động hóa như ATS, Aptomat, cầu dao...

Bộ đổi nguồn điện ATS 2P 63A có thể :

- Chuyển nguồn điện tự động từ sử dụng nguồn điện ưu tiên (điện lưới) sang sử dụng nguồn điện dự phòng (máy phát, ắc quy) khi hệ thống điện ưu tiên (điện lưới) mất điện. Và tự động chuyển nguồn điện từ dự phòng (máy phát, ắc quy) sang sử dụng nguồn điện ưu tiên khi hệ thống điện ưu tiên (điện lưới) có điện.

- Sử dụng thay cho cầu dao đảo chiều

- Với nhà sử dụng hai công tơ điện để m chi phí tiền điện phải trả ta có thể áp dụng theo hai phương án:

+ chuyển nguồn điện thủ công bằng cách vặn nút có mũi tên (Direction) xoay sang phía đầu vào bạn đấu công tơ thứ 1 hoặc đầu vào đấu công tơ thứ 2

+ chuyển nguồn điện tự động theo số ngày cài đặt trước bằng cách sử dụng công tắc hẹn giờ ( dùng để hẹn ngày chuyển từ dùng công tơ 1 sang dùng công tơ 2 và ngược lại) + contactor 63A + bộ ATS-2P-63A.

- Sản phẩm ATS -2P-63A cấu tạo đơn n dễ dàng lắp đặt và sử dụng

- Các thao tác tiến hành hoàn toàn tự động an toàn không phải thao tác nguy hiểmnhư khi sử dụng cầu dao đảo chiều

- Phía trên ảnh đại điện của sản phẩm có video về công năng của sản phẩm mời quý khách hàng tham khảo.

- Hoặc quý khách có thể tham khảo link youtube vể sản phẩm:https://www.youtube.com/watch?v=NcATs1I-bU4



Thông số kỹ thuật:

- Điện áp sử dụng: 220V-50/60HZ

- Thời gian chuyển: < 2s

- Dòng điện cho phép tối đa: 63A.

- Có thể sử dụng ATS-2P-63A tự động hoặc thủ công:

+ Nhấn nút điền khiển trên đầu thiết bị về Automatic (tự động), công tắc sẽ chuyển về Normal power (điện lưới) hoặc Reverse power (điện dự phòng) một cách tự động

+ Nhấn nút về Manual (thông thường), người sử dụng sẽ phải tự chuyển Direction(nguồn điện) bằng tay.

- Khi cả hai bên nguồn điện ưu tiên và nguồn điện dự phòng đều có điện thiết bị sẽ chuyển chuyển mạch về phía nguồn ưu tiên cấp điện cho phụ tải bằng nguồn ưu tiên.

- Chú ý: Nguồn sẽ bị gián đoạn khi chuyển mạch

- Thiết bị này không đề được máy phát

- Có thể lắp dọc hoặc ngang

- Kích thước thiết bị: rộng x dài x cao = 150x138x115(mm), xuất xứ: Trung Quốc

- Bảo hành 1 đổi 1 trong vòng 1 tuần nếu có lỗi do nhà sản suất

- Bảo hành sản phẩm trong vòng 1 năm

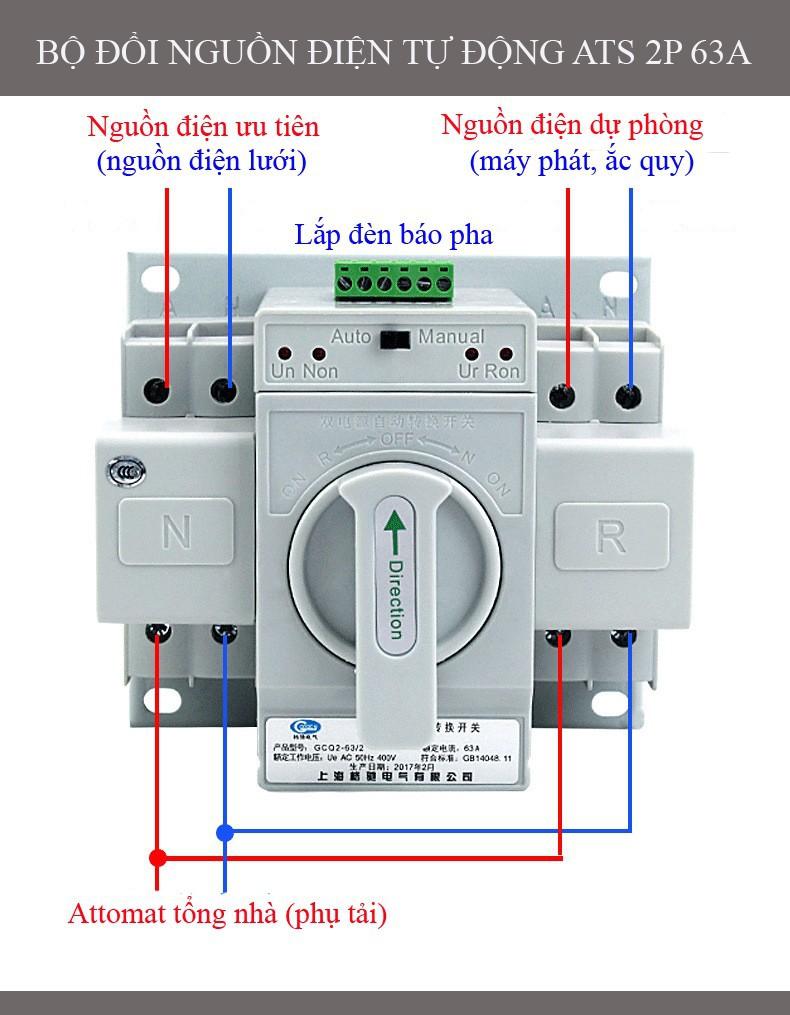

Hướng dẫn lắp đặt ATS-2P-63A:

- Phía trên bộ ATS 2P 63A có hai đầu vào:

+ đầu vào thứ có ký hiệu (N)dùng để đấu nguồn điện ưu tiên sử dụng trong nhà thường là điện lưới hoặc công tơ thứu nếu nhà sử dụng 2 công tơ điện.

+ đầu vào thứ 2 có ký hiệu(R)dùng để đấu nguồn điện dự phòng sử dụng trong nhà thường là máy phát điện hoặc ắc quy, hoặc có thể đấu vào công tơ thứ 2 nếu nhà sử dụng hai công tơ điện

- Phía dưới bộ ATS có hai đầu ra :

+ với hai đầu ra này ta đấu chung vào nhau rồi đấu vào tủ điện tổng của nhà

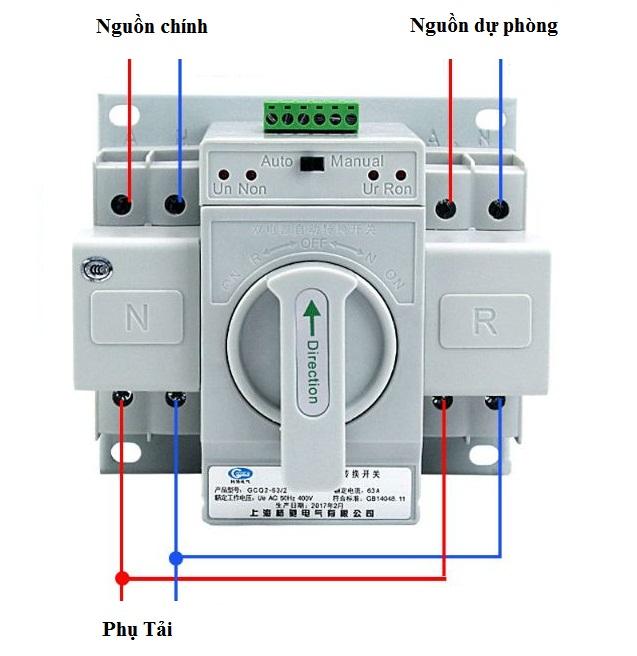

*Hình ảnh lắp đặt, đấu nối bộ đổi nguồn điện tự động ATS-2P-63A







*Hình ảnh thực tế của sản phẩm bộ đổi nguồn điện tự động ATS-2P-63A







*Ứng dụngthực tế của sản phẩm bộ đổi nguồn điện tự động ATS-2P-63A

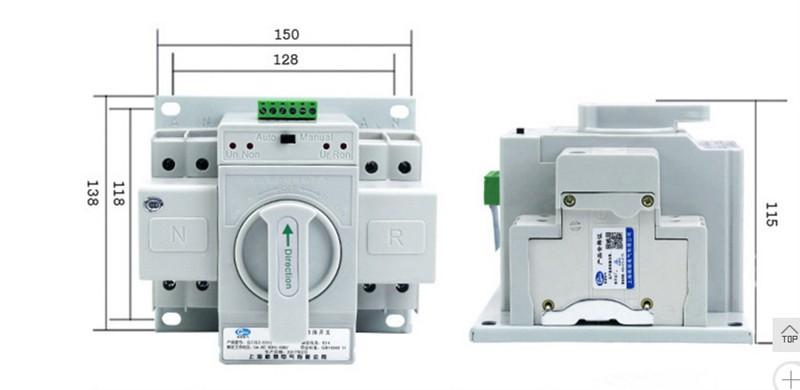

*Kích thước lắp đặt củasản phẩm bộ đổi nguồn điện tự động ATS-2P-63A
