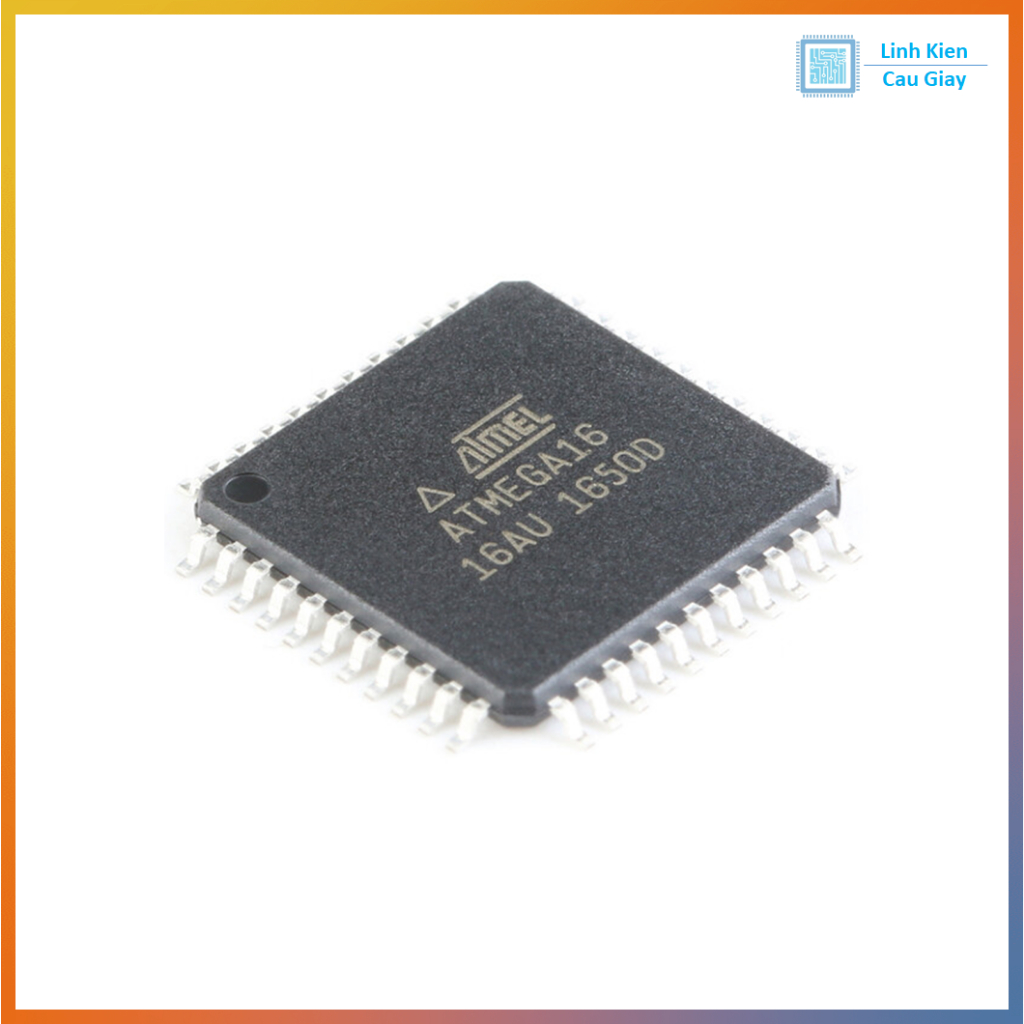

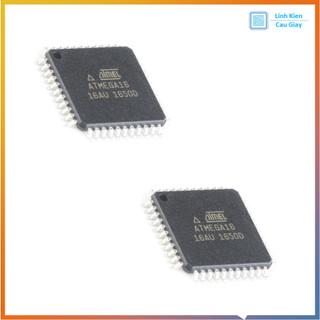

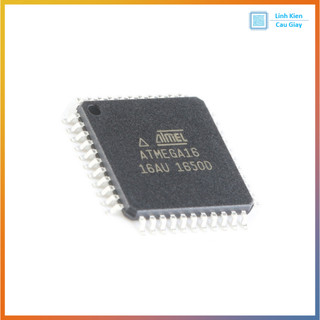

Vi điều khiển ATMEGA16-16AU

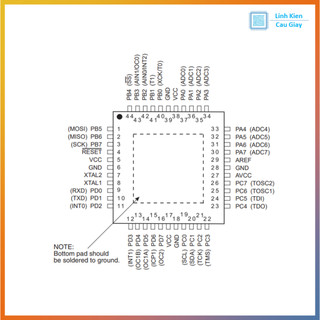

Mô tả sản phẩm ATMEGA16-16AU là vi điều khiển 8-bit kiến trúc AVR RISC của Microchip, đóng gói TQFP-44 (SMD). Đây là dòng chip có bộ nhớ vừa phải, phù hợp cho các ứng dụng nhúng phổ thông, với 16KB Flash, 1KB SRAM, 512B EEPROM, tốc độ tối đa 16MHz. Chip tích hợp nhiều ngoại vi: USART, SPI, I²C (TWI), 8 kênh ADC 10-bit, 4 Timer (8/16-bit), PWM, Watchdog, cùng 32 chân I/O, đáp ứng nhiều ứng dụng công nghiệp, giáo dục và IoT. Ứng dụng Giáo dục – đào tạo: học lập trình AVR cơ bản. DIY & Maker: chế tạo robot, điều khiển LED, LCD, hệ thống IoT. Điện tử công nghiệp: mạch giám sát, bộ điều khiển nhỏ. Thiết bị dân dụng: công tắc thông minh, hẹn giờ, điều khiển động cơ. IoT & nhúng: cảm biến, thiết bị truyền thông. Sơ đồ chân PORTA (PA0 – PA7): I/O, ADC. PORTB (PB0 – PB7): I/O, SPI, Timer, ngắt ngoài. PORTC (PC0 – PC7): I/O, JTAG, I²C. PORTD (PD0 – PD7): I/O, UART, ngắt ngoài. VCC, GND: cấp nguồn. AREF: điện áp tham chiếu ADC. AVCC: nguồn cho ADC. RESET: Reset / ISP. XTAL1/XTAL2: dao động ngoài (thạch anh tối đa 16MHz). Thông số kĩ thuật Kiến trúc: 8-bit AVR RISC. Bộ nhớ: 16KB Flash. 1KB SRAM. 512B EEPROM. Tốc độ tối đa: 16MHz. Ngoại vi tích hợp: 1 × USART (UART). 1 × SPI. 1 × I²C (TWI). 8 kênh ADC 10-bit. 4 Timer (2×8-bit, 2×16-bit). PWM, Watchdog Timer. Số chân I/O: 32 chân khả trình. Điện áp hoạt động: 4.5V – 5.5V (phiên bản ATmega16L hỗ trợ 2.7V). Package: TQFP-44 (SMD). Hướng dẫn sử dụng Phần cứng Cấp nguồn 5V ổn định. Reset MCLR kéo lên VCC bằng điện trở 10kΩ. Dùng dao động nội hoặc thạch anh ngoài (tối đa 16MHz). Nạp code qua ISP (In-System Programming) hoặc JTAG. Phần mềm Lập trình bằng Atmel Studio (Microchip Studio), AVR-GCC, Arduino Core (nếu cài đặt). Hỗ trợ ngôn ngữ C, C++ và Assembly. Ứng dụng nâng cao Kết nối module cảm biến qua I²C, SPI. Điều khiển động cơ, servo qua PWM. Thu thập dữ liệu cảm biến analog (ADC). Giao tiếp UART với module GSM, Bluetooth, GPS. Hình ảnh  Bảo hành Linh kiện mới 100%, test kỹ nếu khách yêu cầu Không bảo hành với linh kiện điện tử nhỏ (IC, chip, transistor…) Quý khách cần có kiến thức cơ bản về điện tử để lắp đặt đúng cách Hỗ trợ kỹ thuật miễn phí nếu liên hệ trước khi đặt hàng Tại sao chọn mua tại Linh Kiện Cầu Giấy? ✅ Giao hàng toàn quốc – nhanh chóng, đóng gói cẩn thận ✅ Hỗ trợ kỹ thuật nhiệt tình, tư vấn đúng nhu cầu ✅ Cam kết linh kiện chính hãng, đúng mô tả ✅Giá cạnh tranh, phù hợp sinh viên, kỹ sư và DIY Maker Hashtag #ATMEGA16 #AVR #Microchip #ViDieuKhien #MCU #EmbeddedSystem #ATMEGA16AU #ArduinoCore #DIYArduino #IoT .
