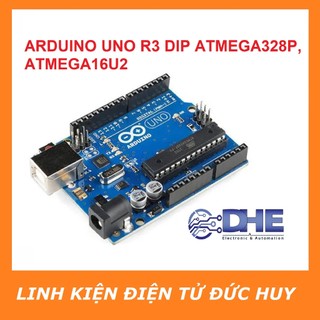

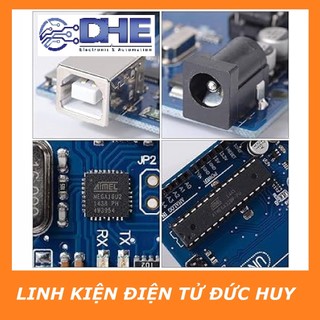

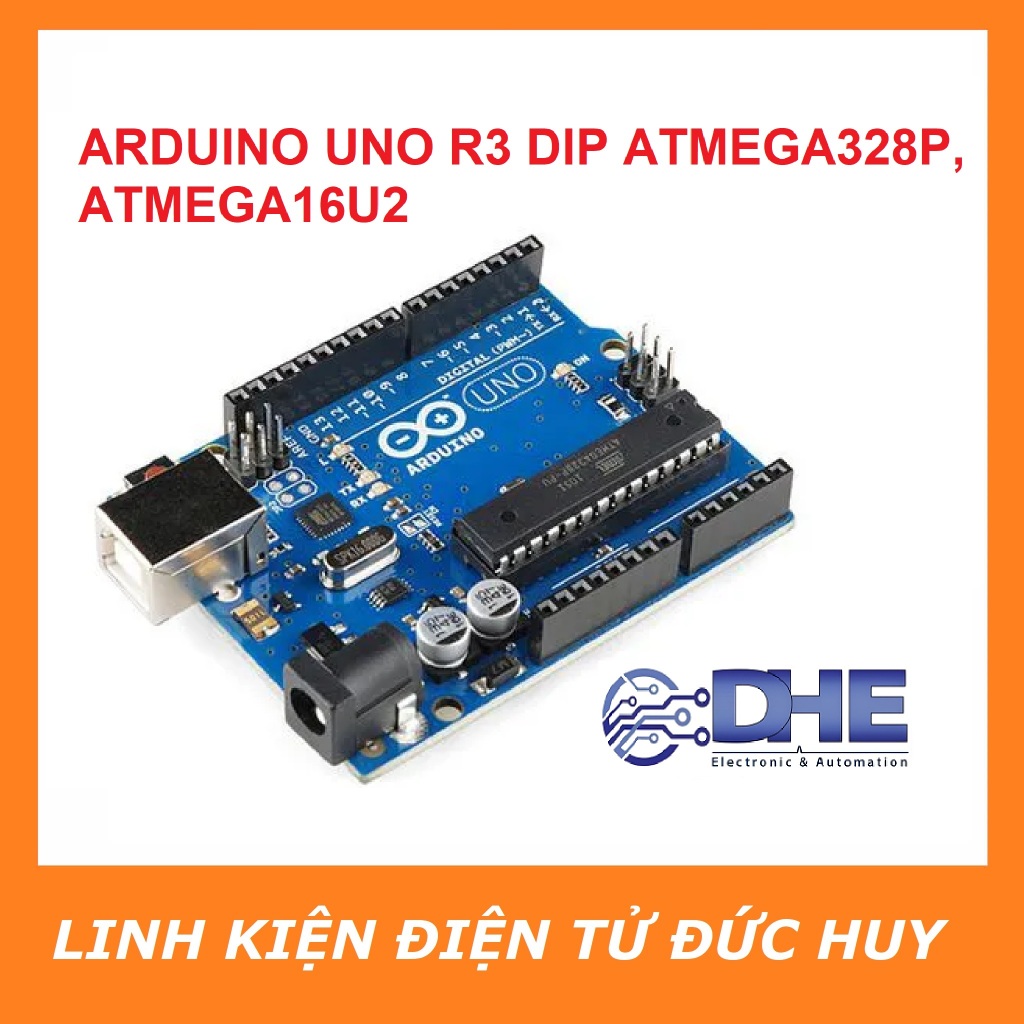

ARDUINO UNO R3 DIP ATMEGA328P, CHIP NẠP ATMEGA16U2

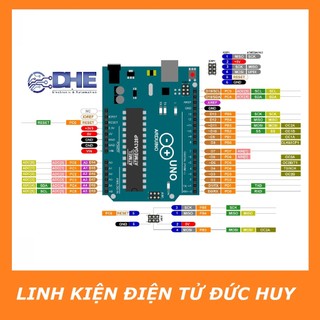

-Arduino uno r3 là 1 boardmạchvi xử lídùng để xây dựng các ứng dụng tương tác với nhauhoặc với môi trường thuận lợi hơn. -Arduino uno r3 thiết kế trên nền tảng vi xử lí AVR Atmel 8bit hoặc ARM Atmel 32-bit. -Mạch arduino dùng để học tập. - Làm mạch điều khiển các mô hình sản phẩm nghiên cứu khoa học. THÔNG SỐ KỸ THUẬT: +Vi điều kiển: Atmega328 (họ 8 bit) +Điện áp hoạt động: 5V DC ( ở cổng USB) +Tần số board hoạt động: 16 MHz +Dòng board tiêu thụ: 30mA +Điện áp đầu vào:7 – 12V DC ( cổng DC 3.5) +Số chân digital I/O: 14 chân (6 chân PWM) +Số chân analog: 6 chânđộ phân giải 10 bit +Dòng tối đa mỗi chân: 30mA +Dòng ra cao nhất: 5V 500mA. 3.3V 50mA +Bộ nhớ 32kb( Atmega328) +Sram: 2kb(Atmega328) +Eeprom: 1Kb( Atmega328) + Lưu ý:Arduino UNO không có bảo vệ cắm ngược nguồn vào. Do đó bạn phải hết sức cẩn thận, kiểm tra các cực âm – dương của nguồn trước khi cấp cho Arduino UNO. + Các chân 3.3V và 5V trên Arduino là các chân dùng để cấp nguồn ra cho các thiết bị khác, không phải là các chân cấp nguồn vào. Việc cấp nguồn sai vị trí có thể làm hỏng board. Điều này không được nhà sản xuất khuyến khích. + Cấp nguồn ngoài không qua cổng USB cho Arduino UNO với điện áp dưới 6V có thể làm hỏng board. + Cấp điện áp trên 13V vào chân RESET trên board có thể làm hỏng vi điều khiển ATmega328. + Cường độ dòng điện vào/ra ở tất cả các chân Digital và Analog của Arduino UNO nếu vượt quá 200mA sẽ làm hỏng vi điều khiển. + Cấp điệp áp trên 5.5V vào các chân Digital hoặc Analog của Arduino UNO sẽ làm hỏng vi điều khiển. + Cường độ dòng điện qua một chân Digital hoặc Analog bất kì của Arduino UNO vượt quá 40mA sẽ làm hỏng vi điều khiển. Do đó nếu không dùng để truyền nhận dữ liệu, bạn phải mắc một điện trở hạn dòng. Bộ nhớ + Vi điều khiển Atmega328 tiêu chuẩn cung cấp cho người dùng: 32KB bộ nhớ Flash: những đoạn lệnh bạn lập trình sẽ được lưu trữ trong bộ nhớ Flash của vi điều khiển. Thường thì sẽ có khoảng vài KB trong số này sẽ được dùng cho bootloader nhưng đừng lo, bạn ít khi cần quá 20KB bộ nhớ. 2KB cho SRAM (Static Random Access Memory): giá trị các biến bạn khai báo khi lập trình sẽ lưu ở đây. Bạn khai báo càng nhiều biến thì càng cần nhiều bộ nhớ RAM. Tuy vậy, thực sự thì cũng hiếm khi nào bộ nhớ RAM lại trở thành thứ mà bạn phải bận tâm. Khi mất điện, dữ liệu trên SRAM sẽ bị mất. 1KB cho EEPROM (Electrically Eraseble Programmable Read Only Memory): đây giống như một chiếc ổ cứng mini – nơi bạn có thể đọc và ghi dữ liệu của mình vào đây mà không phải lo bị mất khi cúp điện giống như dữ liệu trên SRAM.
