Arduino Relay Shield (4 Relay) + đế module Xbee-TH341

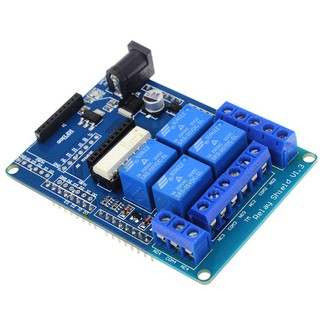

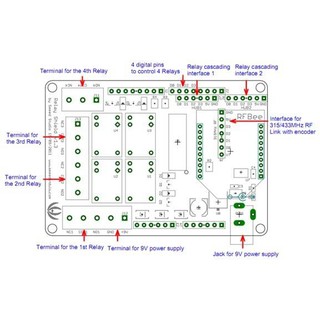

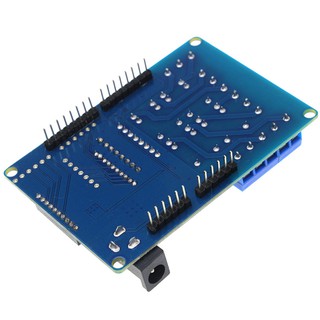

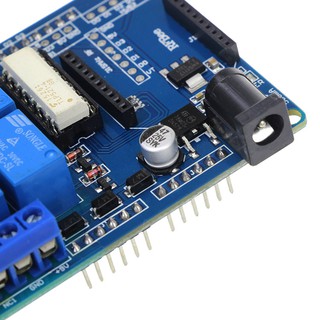

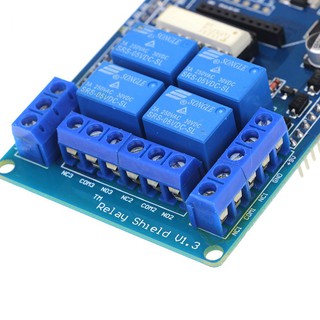

Arduino Relay Shield (4 Relay) + đế module Xbee. Được thiết kế để có thể gắn trực tiếp lên Board Arduino. Có thể điều khiển trực tiếp 4 Relays, đóng cắt các thiết bị AC, DC. Các Relays được cách ly với Board Arduino bằng Opto và tranzito. Trên board có cổng cấp nguồn DC riêng. Các ngõ ra Relays dạng terminal nên dễ dàng đấu nối. Arduino Relay Shield (4 Relay) + đế module Xbeeđặc biệt có thêm chân cắm cho các module chuẩn XBee để có thể mở rộng thu phát RF. Có thể sử dụng để điều khiển trực tiếp các Relays từ xa thông qua sóng RF mà không cần gắn trên Arduino. Đặc biệt trên Shield có thêm header mở rộng để gắn các module RF 315MHz/433MHz. Có thể điều khiển trực tiếp các Relays thông qua Remote RF mà không cần gắn trên Arduino. Arduino Relay Shield (4 Relay) + đế module Xbee ứng dụng để điều khiển quạt, đèn, các thiết bị điện dân dụng trong nhà. 1. Thông số kĩ thuật: Điện áp hoạt động: 7 – 12VDC Dòng tiêu thụ: >200mA Điện áp đóng cắt tiếp điểm Relay: 250VAC/60VDC Dòng đóng cắt tối đa mỗi Relay: 3A Các chân Arduino điều khiển Relay: D0, D1, D2, D3 2. Tham khảo Schematic Hướng dẫn sử dụng
