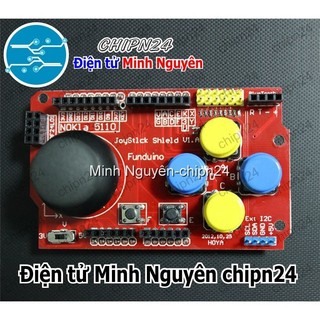

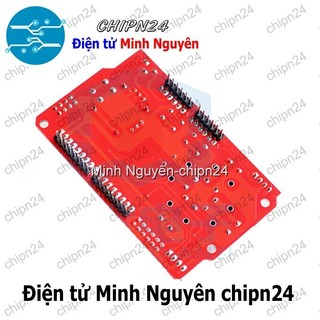

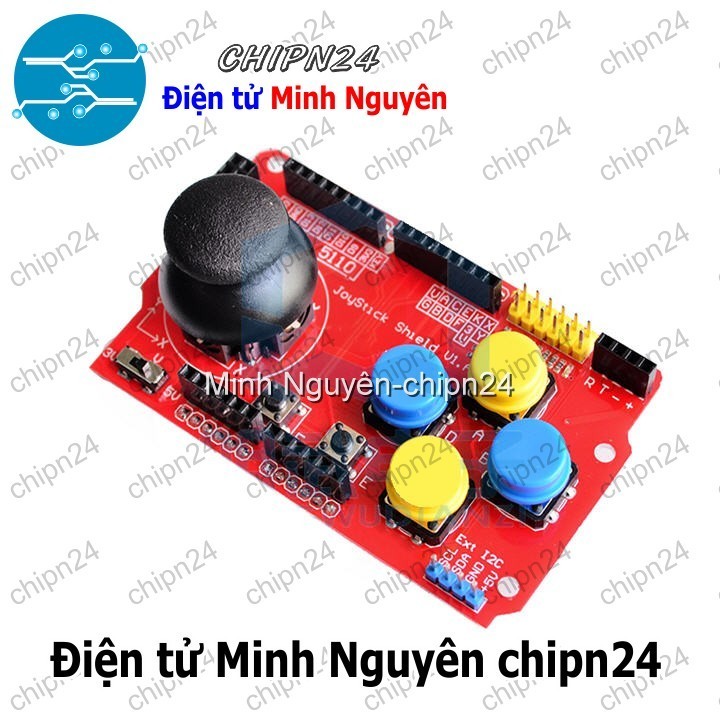

[1 cái] (D85) Arduino JoyStick Shield

Arduino JoyStick Shield Arduino JoyStick Shield được thiết kế để kết hợp với Arduino như 1 tay cầm điều khiển chuyên nghiệp, Shield hỗ trợ 1 Joystick và 6 phím nhấn điều khiển linh hoạt, ngoài ra còn có các socket để thể gắn thêm các mạch như: NRF24L01+, LCD Nokia5110, Bluetooth HC-06, ngõ ra giao tiếp I2C,.... Arduino Joystick shield là module rất thích hợp cho những ứng dụng điều khiển chiếc robot của bạn thông qua điều khiển RF NRF24L01 và có thể cùng hiển thị dữ liệu qua màn hình N5110 phiên bản cũ. Với Joystic Shield Arduino bạn có thể thỏa thích sáng tạo game như game Mario huyền thoại, hoặc có thể kết nối qua RF NRF24L01 để làm hàng ngàn ứng dụng khác. Sơ đồ chân: - Mạch thu phát RF nRF24L01+: IRQ-D8 CE-D9 CSN-D10 MOSI-D11 MISO-D12 CLK-13 - Mạch thu phát Bluetooth HC-06: RXD-D1 TXD-D0 - Nút bấm - Button: A~D2 B~D3 C~D4 D~D5 E~D6 F~D7 X~A0 Y~A1 Key_Joystick~D8 - Màn hình Nokia 5110: 3V3 GND D13 D12 D11 D10 D9 3V3 .............................................................................. Điện tử Minh Nguyên CHIPN24 - Thời gian làm việc: + Từ T2-T7: 8h00' sáng - 6h00' tối + Riêng Chủ nhật: Từ 8h00' sáng - 3h00' chiều
