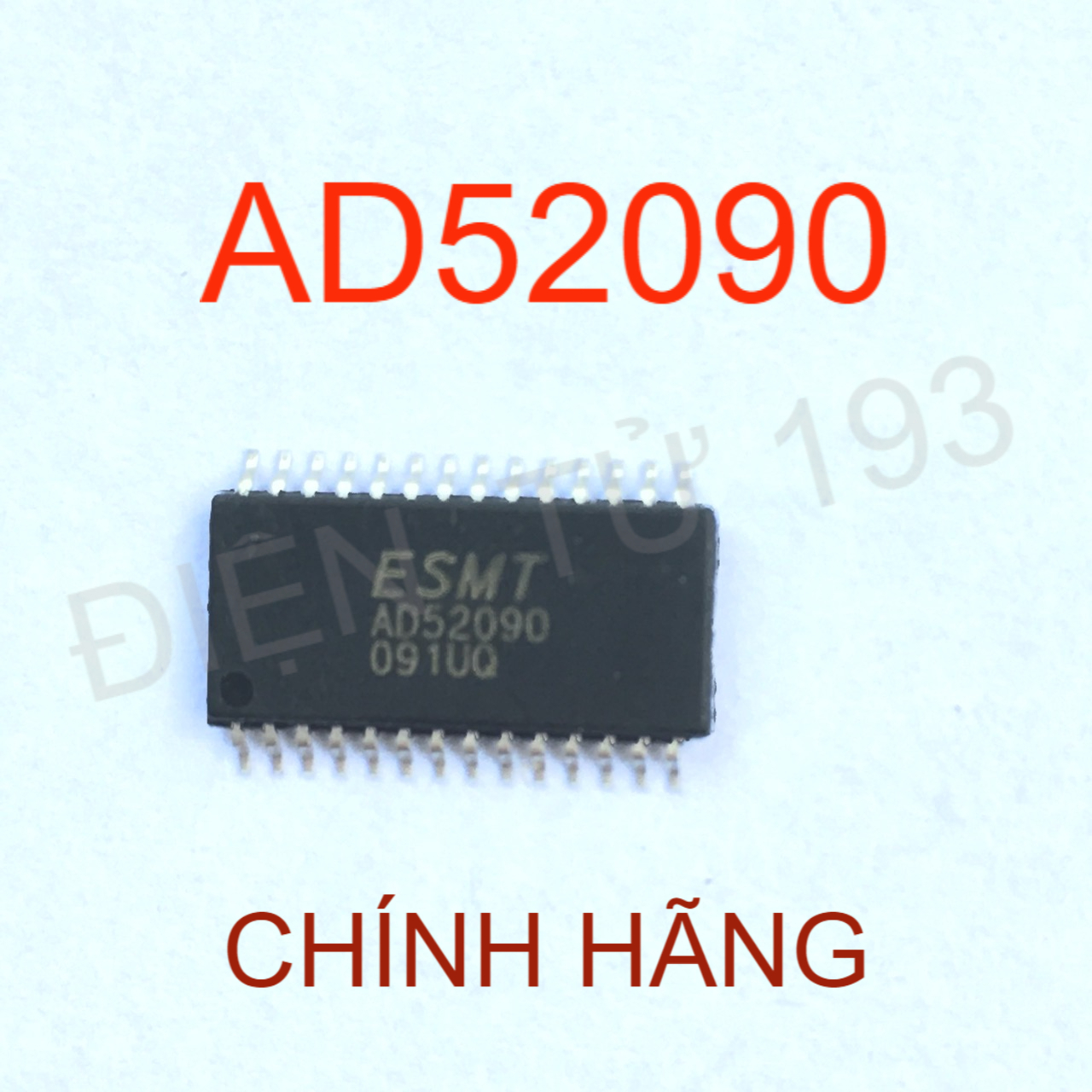

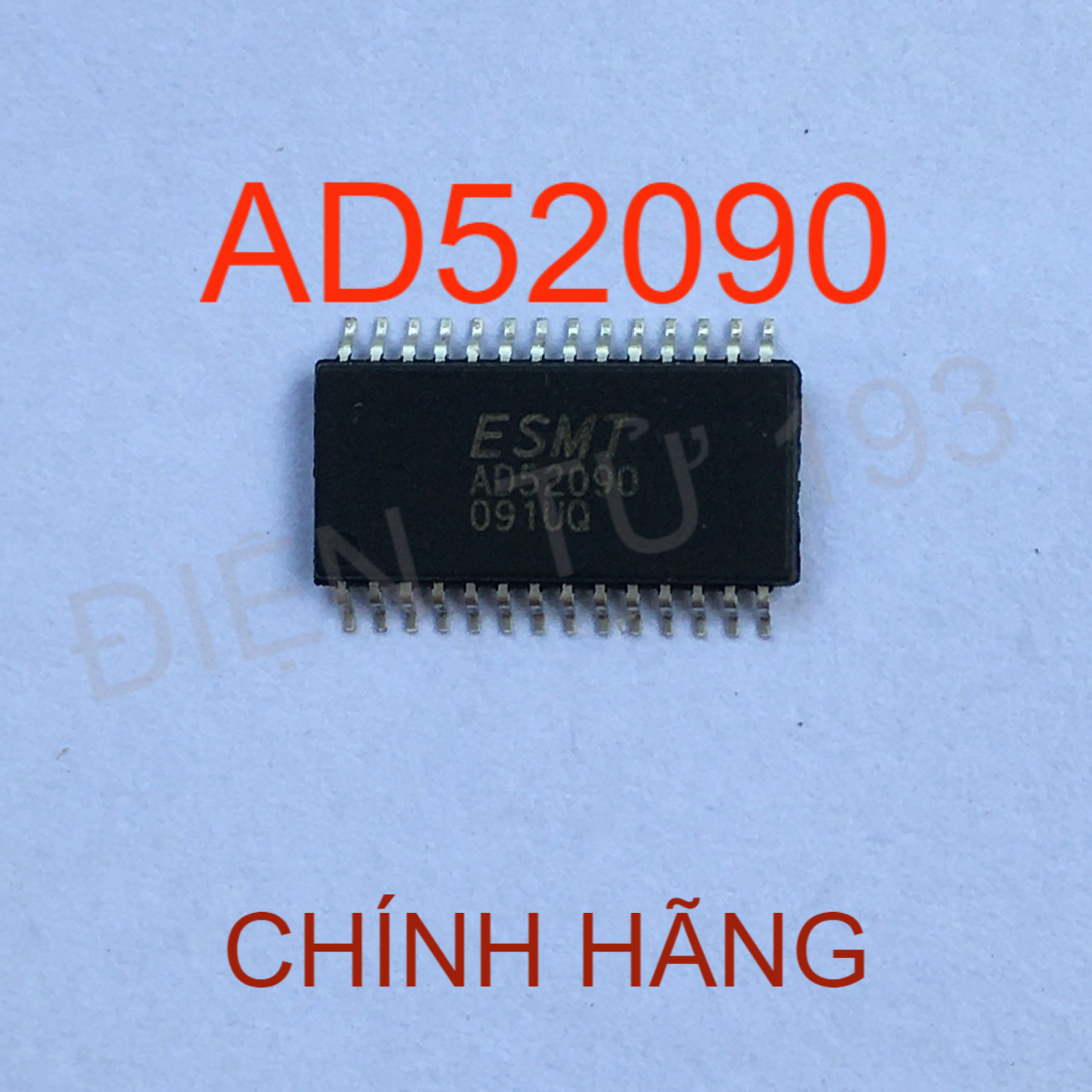

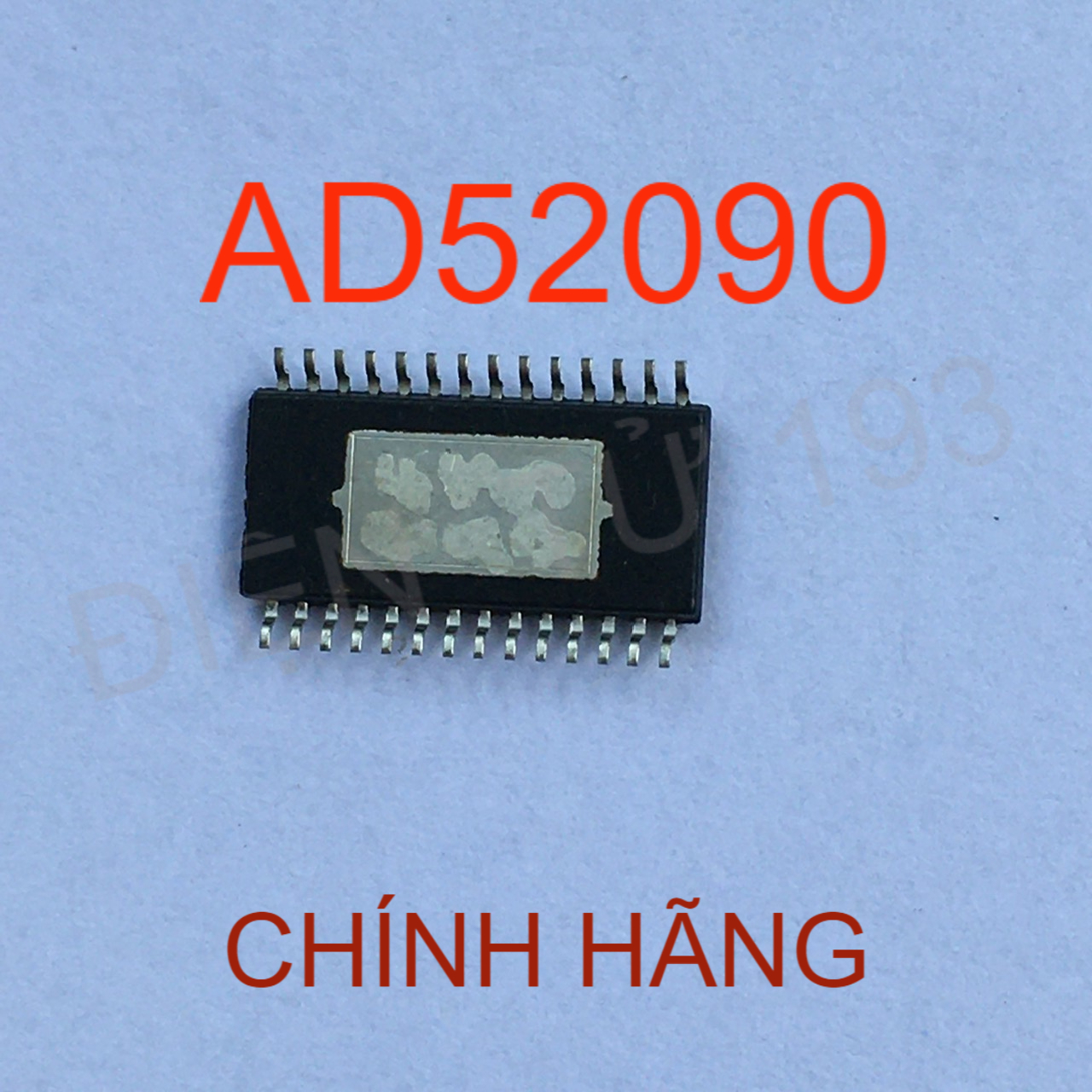

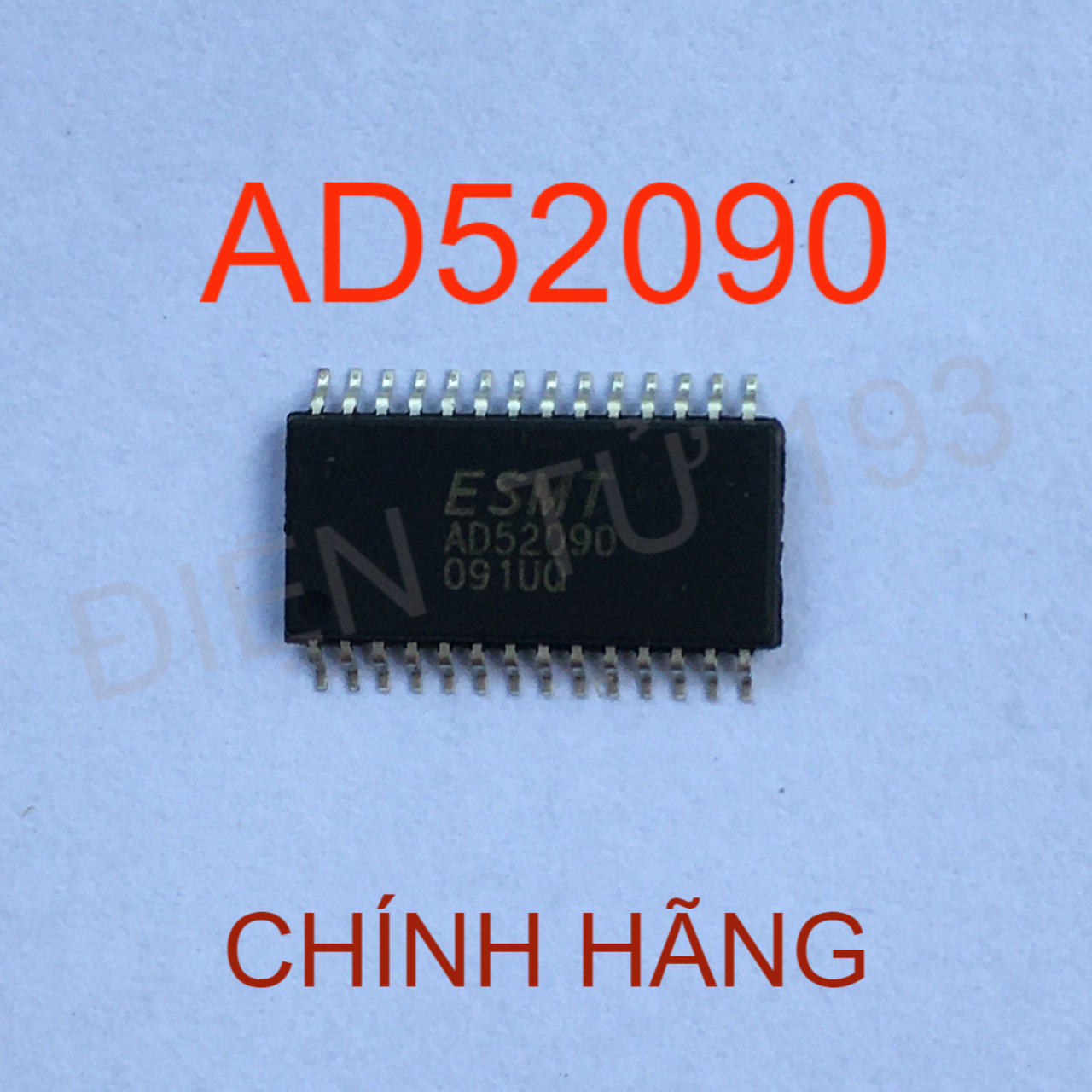

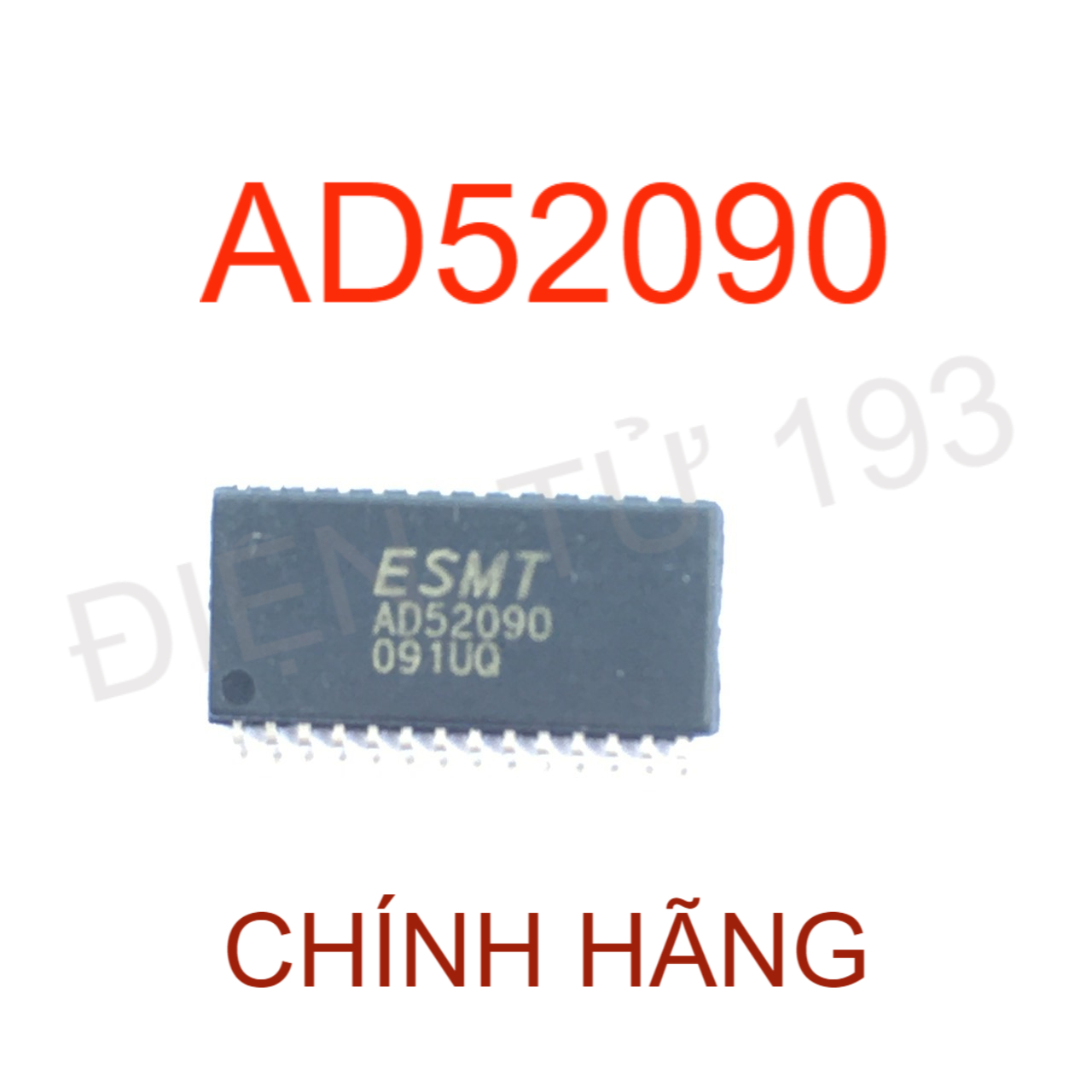

AD52090 CHÍNH HÃNG( CHÍP CỐNG SUẤT AUDIO MỚI)

SẢN PHẨM LÀ ẢNH THẬT ĐƯỢC CHỤP THỰC TẾ BỞI ĐIỆN TỬ 193

Đặc trưng

lĐiện áp cung cấp đơn

4,5V ~ 26V cho trình điều khiển loa Đầu ra LDO tích hợp 5V cho các loại khác

lHỗ trợ nhiều cấu hình đầu ra Chế độ BTL : 30W/CH thành 8 W ở 24 V Chế độ BTL: 30W/CH thành 4 W ở 18 V Chế độ PBTL: 60W/CH thành 4 W ở 24 V Chế độ PBTL: 45W/CH thành 4 W ở 18 V Chế độ PBTL : 60W/CH thành 2 W ở 18 V

lHiệu suất loa

Chế độ BTL : 30W/CH thành 8 W <1% THD+N@24V Chế độ BTL : 30W/CH thành 4 W <1% THD+N@18V

l>90% hoạt động hiệu quả Loại D loại bỏ nhu cầu tản nhiệt

lĐầu vào vi sai

lBốn cài đặt khuếch đại cố định, có thể lựa chọn

lBộ dao động nội bộ

lBảo vệ ngắn mạch với tùy chọn phục hồi tự động

lPhát hiện dưới điện áp

lBảo vệ quá áp

lGiảm tiếng ồn và tiếng ồn khi nhấp chuột

lChức năng giới hạn công suất có thể điều chỉnh để bảo vệ loa

lPhát hiện DC đầu ra để bảo vệ loa

lHoạt động không có bộ lọc

lBảo vệ quá nhiệt với khả năng phục hồi tự động

lHiệu suất EMC vượt trội

lÂm thanh TV

lHộp bùng nổ

lLoa hỗ trợ

lMàn hình

lMô tả thiết bị âm thanh tiêu dùng

AD52090 là bộ khuếch đại âm thanh loại D âm thanh nổi hiệu suất cao với chức năng giới hạn công suất có thể điều chỉnh. Bộ điều khiển loa hoạt động ở điện áp nguồn 4,5V~26V và mạch analog hoạt động ở điện áp nguồn 5V. Nó có thể cung cấp công suất đầu ra 30W/CH vào loa 4 W hoặc 8 W trong phạm vi 1% THD+N ở điện áp nguồn 24V .

AD52090 cung cấp ứng dụng BTL (Mono) song song và có thể cung cấp công suất 60W vào loa 4 W ở điện áp nguồn 24V. Chức năng giới hạn công suất có thể điều chỉnh cho phép người dùng đặt đường ray điện áp thấp hơn một nửa 5V để hạn chế lượng dòng điện qua loa .

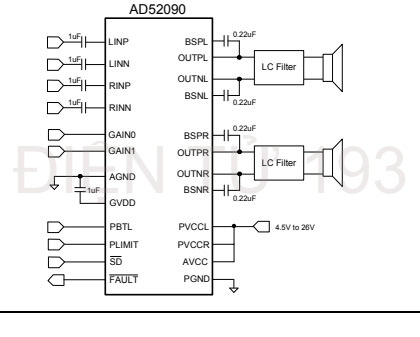

Phát hiện DC đầu ra ngăn ngừa hư hỏng loa do căng thẳng dòng điện trong thời gian dài . AD52090 cung cấp hiệu suất EMC vượt trội cho ứng dụng không có bộ lọc. Đầu ra ngắn mạch và bảo vệ quá nhiệt bao gồm tính năng tự động phục hồi . Mạch ứng dụng đơn giản hóa
