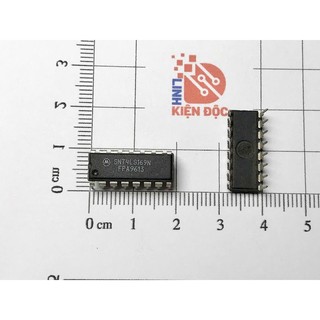

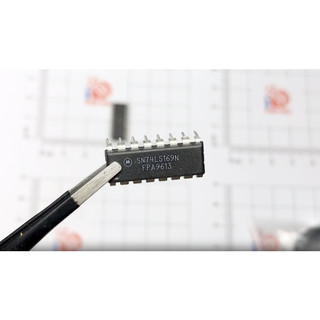

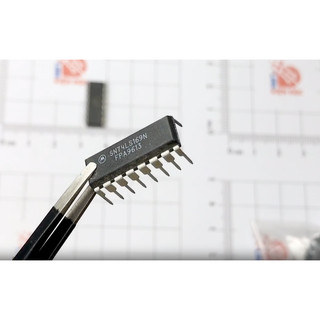

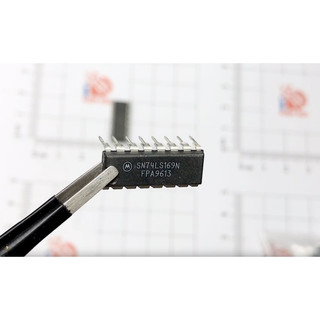

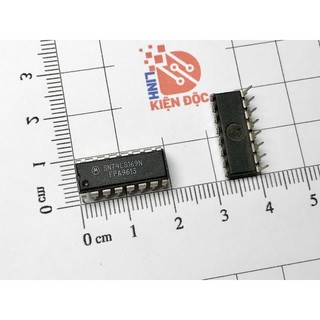

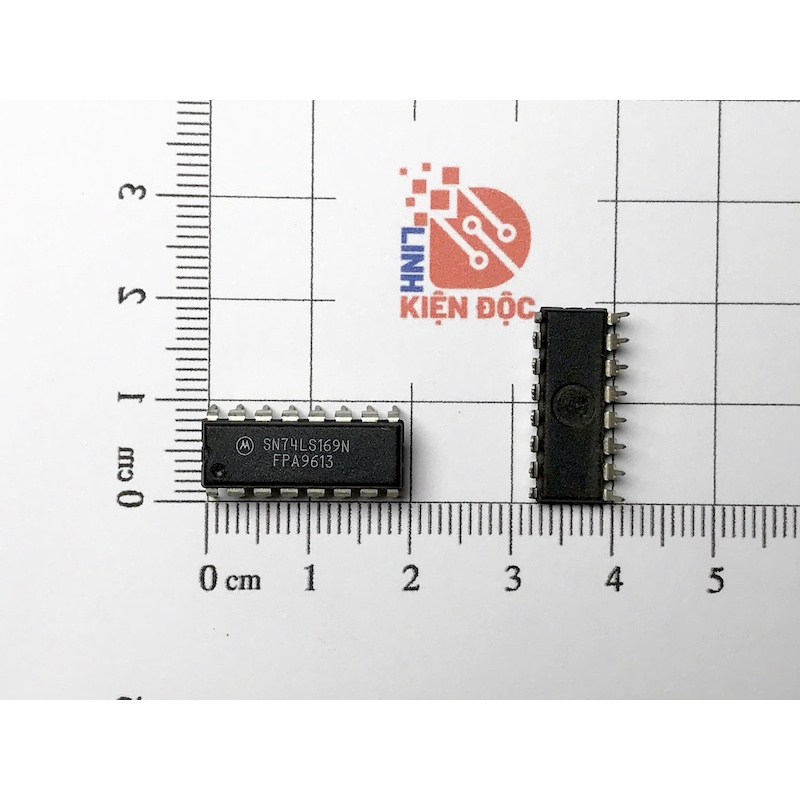

[Combo 3 chiếc] 74LS169, SN74LS169N IC Số DIP-16

74LS169 và SN74LS169N là các IC bộ đếm (counter IC) 4-bit, thuộc dòng Low Power Schottky (LS). Đây là các bộ đếm đồng bộ (synchronous counter) 4-bit, có thể sử dụng để đếm các tín hiệu xung và tạo ra các tín hiệu điều khiển trong các mạch số phức tạp. Thông số kỹ thuật chính: Model: 74LS169, SN74LS169N Loại IC: 4-bit synchronous binary counter (Bộ đếm nhị phân đồng bộ 4-bit). Gói: DIP-16. Điện áp hoạt động: 4.75V đến 5.25V (hoạt động ở điện áp tiêu chuẩn 5V). Dòng logic: Low Power Schottky (LS), giúp giảm tiêu thụ điện năng và cung cấp tốc độ xử lý nhanh. Tốc độ hoạt động: 18ns (thời gian trễ tối đa). Số chân: 16 chân (bao gồm các tín hiệu điều khiển và các tín hiệu đầu vào, đầu ra). Số bit: 4-bit, nghĩa là IC này có thể đếm từ 0 đến 15 (tức là từ 0000 đến 1111 trong hệ nhị phân). Chức năng và Đặc điểm: Bộ đếm nhị phân đồng bộ: 74LS169 và SN74LS169N là các bộ đếm 4-bit đồng bộ, nghĩa là tất cả các bit trong bộ đếm thay đổi trạng thái đồng thời dưới tác động của tín hiệu xung (clock) chung, giúp đồng bộ các phép toán trong mạch. Bộ đếm này có thể đếm theo các tín hiệu xung tăng dần (count-up) hoặc giảm dần (count-down), và có khả năng thiết lập lại (reset) hoặc thay đổi giá trị ban đầu của bộ đếm thông qua các tín hiệu điều khiển. Các tín hiệu điều khiển: Clock (C): Đầu vào xung, tín hiệu này điều khiển các thay đổi trạng thái của bộ đếm. Reset (CLR): Dùng để đặt lại bộ đếm về giá trị 0 (nếu tín hiệu reset được kích hoạt). Enable (EN): Điều khiển việc bật hoặc tắt bộ đếm. Khi EN = 1, bộ đếm có thể hoạt động; khi EN = 0, bộ đếm bị vô hiệu hóa. Up/Down (U/D): Điều khiển hướng đếm. Khi U/D = 1, bộ đếm sẽ đếm lên (count-up); khi U/D = 0, bộ đếm sẽ đếm xuống (count-down). Đầu ra Q: IC có 4 đầu ra là Q0, Q1, Q2, Q3, mỗi đầu ra tương ứng với một bit trong bộ đếm 4-bit. Các đầu ra này thể hiện giá trị nhị phân của bộ đếm (từ 0000 đến 1111). Tích hợp công nghệ Low Power Schottky (LS): Công nghệ Low Power Schottky (LS) giúp giảm tiêu thụ điện năng của IC, đồng thời duy trì tốc độ hoạt động nhanh chóng, rất phù hợp cho các ứng dụng cần tiết kiệm năng lượng.
