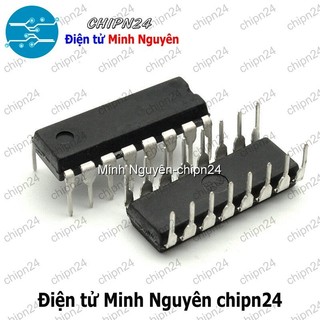

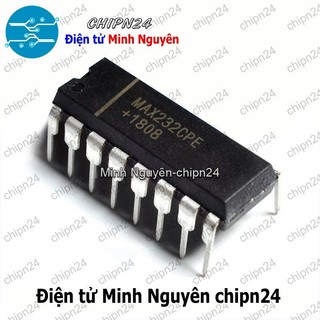

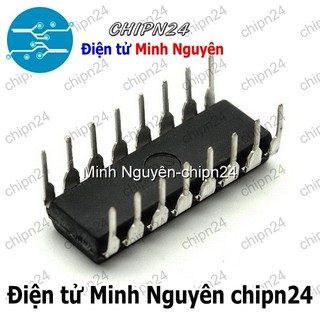

[3 con] (DIP) IC MAX232 DIP-16 (MAX232CPE MAX232EPE MAX 232)

IC MAX232 DIP-16 MÔ TẢ SẢN PHẨM: Max232 là IC chuyên dùng cho giao tiếp giữa RS232 với thiết bị ngoại vi. Max232 là IC của hãng Maxim. Đây là IC chạy ổn định và được sử dụng phổ biến trong các mạch giao tiếp chuẩn RS232. Giá thành của Max232 phù hợp và tích hợp trong đó hai kênh truyền cho chuẩn RS232. Dòng tín hiệu được thiết kế cho chuẩn RS232. Mỗi đầu truyền ra và cổng nhận tín hiệu đều được bảo vệ chống lại sự phóng tính điện. Ngoài ra Max232 còn được thiết kế với nguồn +5V cung cấp nguồn công suất nhỏ. Chuẩn RS232 được thiết lập trước họ logic TTL rất lâu do vậy điện áp đầu vào và đầu ra của nó không tương thích với mức TTL. Trong RS232 thì mức logic 1 được biểu diễn từ điện áp -3v đến -25v trong khi đó mức 0 thì ứng với điện áp + 3v đến +25v làm cho điện áp -3v đến + 3v là không xácđịnh. Vì lý do này để kết nối một chuẩn RS232 bất kỳ đến một hệ vi điều khiển (PIC 16f877a) thì ta phải sử dụng các bộ biến đổi điện áp (như MAX232) để chuyển đổi các mức điện áp RS232 về các mức điện áp TTL sẽ được chấp nhận bởi các chân TxD và RxD của PIC 16f877a và ngược lại. Các IC MAX232 nhìn chung được coi như các bộ điều khiển. THÔNG SỐ KỸ THUẬT: MAX232 EPE DIP-16 - Dual EIA 232 Drivers/ Receivers - Device Type: Line Driver / Receiver - Loại giao diện: RS232 - Dải điện áp cung cấp: 4,5V đến 5,5V - Loại gói: Nội tuyến kép - Số chân: 16 - Phạm vi nhiệt độ hoạt động: 0 ° C đến +70 ° C - Loại giao diện: RS232 - Mã sản phẩm: 232 - Loại gói: DIP - Giao diện: RS232, V.28 / V.24 - Người nhận: 2 - Thu phát: 2 - Tốc độ dữ liệu: 120Kb / giây - Phạm vi nhiệt độ: Thương mại - Điện áp cung cấp tối đa: 5,5V - Điện áp cung cấp tối thiểu: 4,5V - Nguồn cung hiện tại: 5mA - Line / Bus Driver / Bộ thu / Loại thu phát: Bộ phát tín hiệu CMOS Dual RS232 và bộ thu - Số chip: 232 - Số chức năng logic: 232 Điện tử Minh Nguyên CHIPN24 - Thời gian làm việc: + Từ T2-T7: 8h00' sáng - 6h00' tối + Riêng Chủ nhật: Từ 8h00' sáng - 3h00' chiều
